Descriere

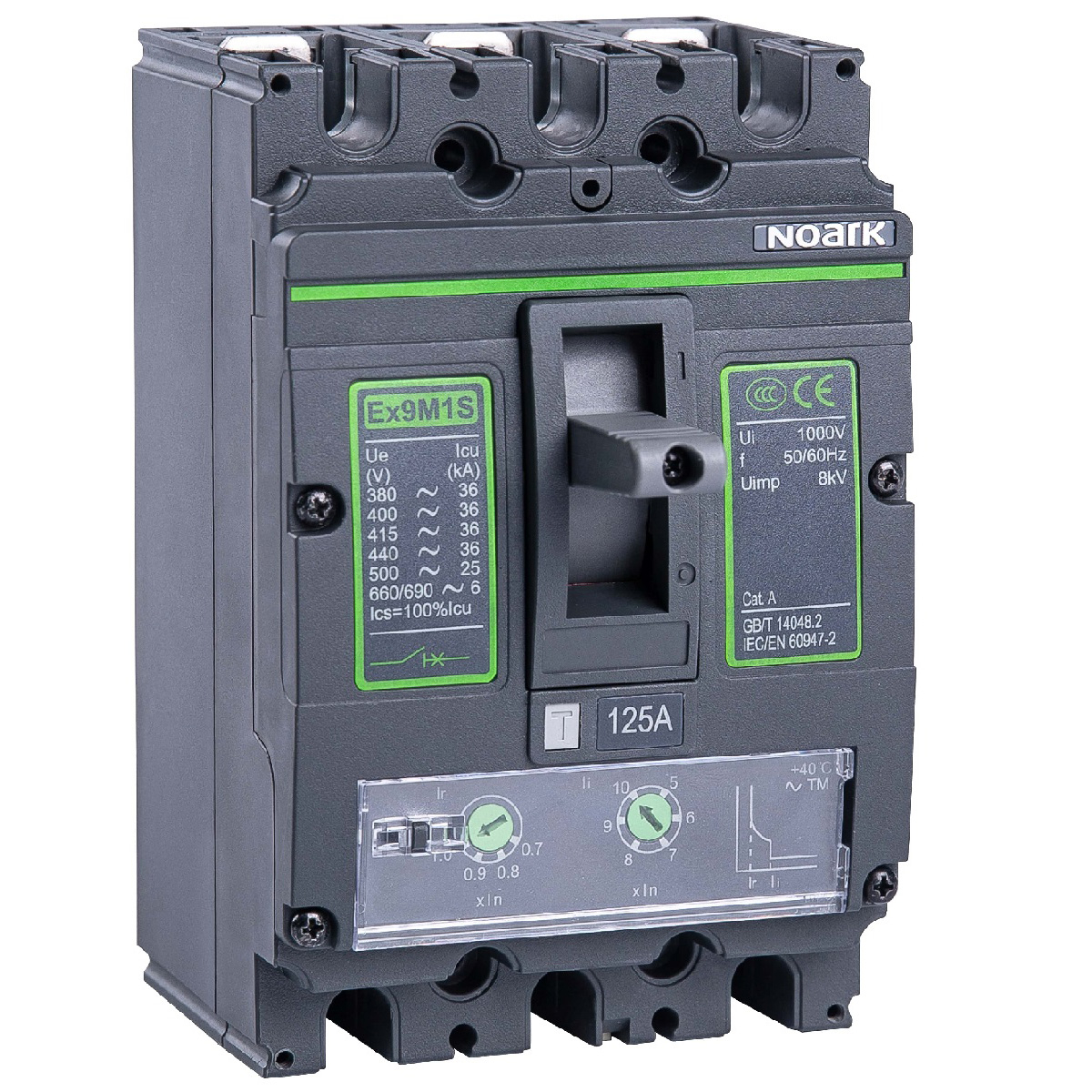

Intrerupatorul automat in carcasa turnata este destinat protectiei si separarii circuitelor de distributie a energiei electrice in aplicatii comerciale si industriale. Constructia cu 3 poli si declansatorul termomagnetic il recomanda pentru tablouri electrice si circuite de alimentare unde este necesara protectia la suprasarcina si scurtcircuit, impreuna cu o capacitate ridicata de intrerupere.

Curentul nominal este de 160 A, iar tensiunea nominala de utilizare este 380/400/415 V AC, 440 V AC, 500 V AC sau 660/690 V AC, la frecventa de 50/60 Hz. Capacitatea nominala de rupere la scurtcircuit Icu este de 36 kA la 415 V AC si 6 kA la 690 V AC, iar capacitatea de rupere in functionare Ics este egala cu Icu. Tensiunea nominala de izolare este de 1000 V, tensiunea de tinere la impuls este de 8 kV, iar aparatul este testat conform IEC/EN 60947-2, categoria de utilizare A.

Protectia la suprasarcina Ir este reglabila intre 112 A si 160 A. Protectia magnetica instantanee la scurtcircuit Ii este reglabila intre 800 A si 1600 A, permitand adaptarea setarilor la caracteristicile circuitului protejat si la cerintele de selectivitate ale instalatiei. Alimentarea poate fi realizata de sus sau de jos, iar conexiunile principale sunt accesibile frontal. In livrare sunt prevazute suruburi de montaj, cleme pentru conductori si separatoare de faza.

Montajul se realizeaza pe placa de montaj; instalarea pe sina DIN este posibila cu adaptor compatibil, achizitionat separat. Aparatul accepta accesorii dedicate pentru comanda, semnalizare si integrare in tablouri, precum contacte auxiliare, contacte de semnalizare declansare, bobina de declansare, bobina de minima tensiune, maner rotativ si actionare motorizata. Dimensionarea conductoarelor, setarea protectiilor si instalarea trebuie efectuate de personal calificat, cu circuitul scos de sub tensiune si cu respectarea proiectului electric aplicabil.

Intrebari frecvente

Pentru ce tip de aplicatii este potrivit acest intrerupator automat?

Este destinat in principal protectiei circuitelor de distributie a energiei electrice in tablouri comerciale si industriale, unde sunt necesari 3 poli, curent nominal de 160 A si capacitate de rupere de 36 kA la 415 V AC.

Ce reglaje de protectie sunt disponibile?

Declansatorul termic pentru suprasarcina se poate regla intre 112 A si 160 A. Declansatorul magnetic instantaneu pentru scurtcircuit se poate regla intre 800 A si 1600 A.

Care este capacitatea de rupere la scurtcircuit?

Capacitatea nominala de rupere Icu este de 36 kA la 415 V AC si 6 kA la 690 V AC. Capacitatea de rupere in functionare Ics este egala cu Icu.

Poate fi echipat cu accesorii?

Da. Se pot utiliza accesorii dedicate pentru semnalizare, comanda si actionare, inclusiv contacte auxiliare, contact de semnalizare declansare, bobina de declansare, bobina de minima tensiune, maner rotativ si actionare motorizata.

Cum se monteaza in tablou?

Aparatul se monteaza pe placa de montaj, cu alimentare posibila de sus sau de jos si acces frontal la conexiunile principale. Montajul pe sina DIN necesita un adaptor compatibil. Instalarea si reglajele trebuie realizate de personal calificat.
