Descriere

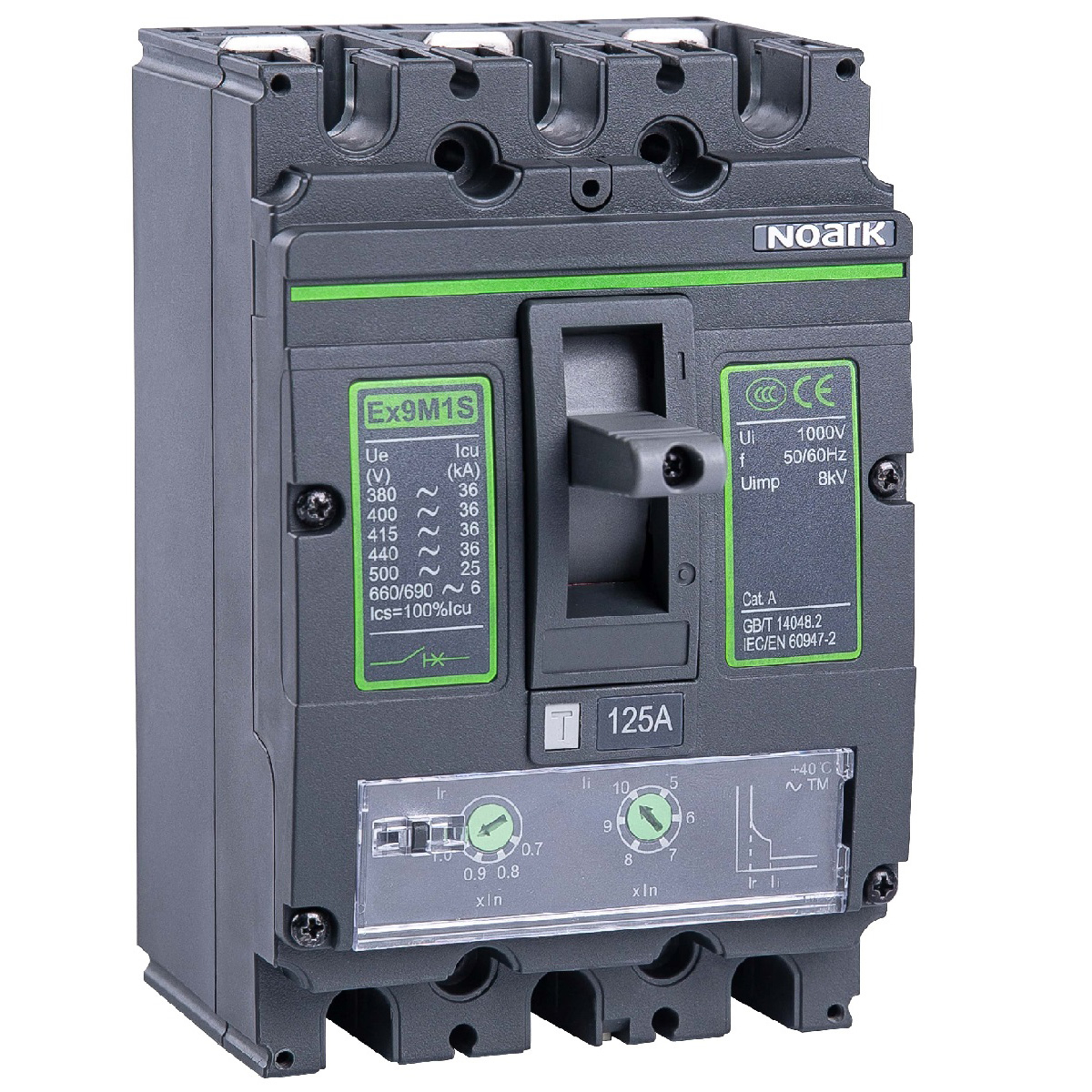

Acest intrerupator automat de putere in carcasa turnata este destinat distributiei de energie si protectiei circuitelor trifazate in aplicatii rezidentiale avansate, comerciale si industriale. Declansatorul termomagnetic ofera protectie la suprasarcina si scurtcircuit, iar constructia cu 3 poli permite intreruperea simultana a celor trei faze. Poate fi utilizat si pentru separarea circuitului in cadrul instalatiilor electrice realizate conform cerintelor proiectului.

Curentul nominal este de 80 A, iar tensiunea nominala este de 415-690 V. Capacitatea nominala de rupere la scurtcircuit Icu, la 400 V si 50 Hz, este de 36 kA. Reglajul protectiei la suprasarcina este disponibil in intervalul 56-80 A, iar declansarea instantanee la scurtcircuit este setata la 800 A. Aparatul este realizat conform IEC/EN 60947-2, are grad de protectie IP20 si nu include protectie integrata la defect de pamant.

Montajul se realizeaza ca aparat fix, cu conexiuni principale frontale prin cleme de tip cadru. Montarea directa pe sina DIN nu este prevazuta standard, insa este posibila optional cu accesoriile compatibile. Comanda locala se face cu maneta basculanta, iar constructia permite echiparea optionala cu actionare motorizata si alte accesorii dedicate pentru semnalizare, comanda sau declansare.

Selectarea, dimensionarea conductoarelor, strangerea bornelor si coordonarea cu celelalte protectii din tablou trebuie efectuate de personal calificat, conform proiectului electric si normelor aplicabile. Aparatul se monteaza intr-o incinta corespunzatoare, care asigura protectia necesara impotriva atingerii partilor active, a prafului, umiditatii si solicitarilor mecanice. Inainte de interventii, circuitul trebuie deconectat si verificat fara tensiune.

Intrebari frecvente

Pentru ce tip de circuit este potrivit acest intrerupator automat?

Este potrivit pentru protectia si separarea circuitelor trifazate de distributie, in tablouri electrice comerciale si industriale sau in instalatii cu cerinte similare.

Ce protectii ofera declansatorul termomagnetic?

Protectia termica actioneaza la suprasarcini, iar protectia magnetica actioneaza rapid la scurtcircuite.

Se poate regla protectia la suprasarcina?

Da. Reglajul curentului de suprasarcina este disponibil intre 56 A si 80 A.

Poate fi montat pe sina DIN?

Montajul standard este fix. Montarea pe sina DIN este posibila optional, cu accesoriile compatibile.

Care este capacitatea de rupere la scurtcircuit?

Capacitatea nominala de rupere la scurtcircuit Icu este de 36 kA la 400 V si 50 Hz.
