Descriere

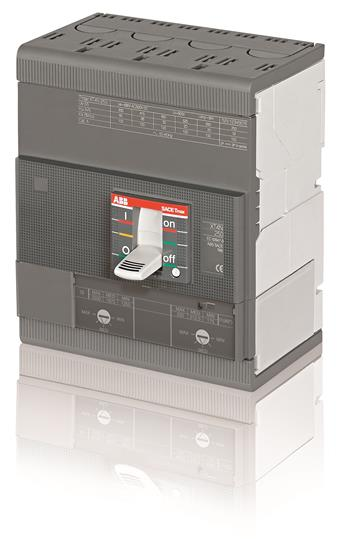

Intrerupatorul automat de putere din gama Tmax XT3N 250 este destinat protectiei circuitelor de distributie, inclusiv in aplicatii pentru instalatii, transformatoare sau generatoare. Constructia cu 4 poli permite protectia simultana a tuturor conductoarelor active, inclusiv a neutrului, iar declansatorul termomagnetic combina protectia la suprasarcina cu protectia la scurtcircuit. ([storage.googleapis.com](https://storage.googleapis.com/backupmateriale2018/catalog/255571.pdf?utm_source=openai))

Curentul nominal este de 200A, cu reglaj termic pentru suprasarcina in intervalul 140-200A si prag magnetic instantaneu fix de 2000A. Aparatul functioneaza la 50/60 Hz, are tensiune operationala nominala de pana la 690 V AC si 500 V DC, tensiune de izolatie Ui de 800 V si tensiune nominala de tinere la impuls Uimp de 8 kV. Capacitatea ultima de rupere Icu este de 36 kA la 415 V AC, respectiv 5 kA la 690 V AC; neutrul este protejat la 100% din valoarea fazelor. ([res.cloudinary.com](https://res.cloudinary.com/sonepar-fr/raw/upload/s--Yj7TeDy---/v1/documents/26/068069.pdf?utm_source=openai))

Este un aparat pentru montaj fix, echipat cu borne principale frontale si conexiune principala cu surub. Dimensiunile nete sunt de 140 x 150 x 70 mm, iar masa neta este de aproximativ 2,1 kg. Aceste caracteristici il recomanda pentru integrarea in tablouri electrice unde este necesara protectia circuitelor de putere cu curenti nominali ridicati. ([storage.googleapis.com](https://storage.googleapis.com/backupmateriale2018/catalog/255571.pdf?utm_source=openai))

Gradul de protectie declarat este IP20, astfel ca intrerupatorul trebuie instalat intr-un tablou sau intr-o carcasa corespunzatoare, care impiedica accesul la partile active. Dimensionarea conductoarelor, alegerea protectiilor din amonte si din aval, setarea declansatorului termic si conectarea trebuie realizate de personal calificat, cu instalatia scoasa de sub tensiune si in conformitate cu proiectul electric. ([nettbutikk.efa.no](https://nettbutikk.efa.no/content/uploads/2025/06/431000067_FDV.pdf?utm_source=openai))

Intrebari frecvente

Pentru ce aplicatii este recomandat acest intrerupator automat de putere?

Este destinat protectiei circuitelor de distributie si poate fi utilizat in aplicatii pentru instalatii electrice, transformatoare sau generatoare, atunci cand proiectul necesita protectie pe 4 poli si curent nominal de 200A. ([storage.googleapis.com](https://storage.googleapis.com/backupmateriale2018/catalog/255571.pdf?utm_source=openai))

Ce reglaje de protectie are?

Declansatorul termic pentru suprasarcina poate fi reglat intre 140A si 200A. Protectia magnetica instantanee la scurtcircuit este fixa la 2000A. ([nettbutikk.efa.no](https://nettbutikk.efa.no/content/uploads/2025/06/431000067_FDV.pdf?utm_source=openai))

Care este capacitatea de rupere la 415 V AC?

Capacitatea ultima de rupere la 415 V AC este de 36 kA. La tensiunea de 690 V AC, valoarea Icu declarata este de 5 kA. ([res.cloudinary.com](https://res.cloudinary.com/sonepar-fr/raw/upload/s--Yj7TeDy---/v1/documents/26/068069.pdf?utm_source=openai))

Cum se monteaza intrerupatorul?

Aparatul este proiectat pentru montaj fix si are borne principale frontale cu conexiune prin surub. Instalarea trebuie efectuata intr-un tablou adecvat, de personal calificat. ([nettbutikk.efa.no](https://nettbutikk.efa.no/content/uploads/2025/06/431000067_FDV.pdf?utm_source=openai))

Ce dimensiuni are aparatul?

Dimensiunile nete sunt 140 mm latime, 150 mm inaltime si 70 mm adancime, iar masa neta este de aproximativ 2,1 kg. ([storage.googleapis.com](https://storage.googleapis.com/backupmateriale2018/catalog/255571.pdf?utm_source=openai))
