Descriere

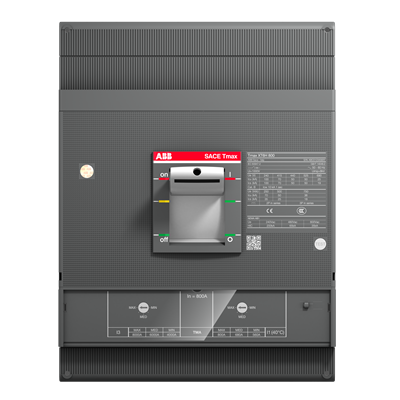

Intrerupatorul automat de putere cu carcasa turnata este destinat protectiei circuitelor de distributie impotriva suprasarcinilor si scurtcircuitelor. Constructia fixa cu 3 poli si borne frontale il recomanda pentru integrarea in tablouri electrice de joasa tensiune, in aplicatii comerciale, industriale si infrastructura tehnica unde este necesara protectia alimentarii de mare curent.

Aparatul are curent nominal In de 800 A si declansator termomagnetic TMA. Reglajul protectiei termice este disponibil in intervalul 560-800 A, iar reglajul declansarii instantanee la scurtcircuit este de 4000-8000 A. Tensiunea nominala de izolatie Ui este de 1000 V, tensiunea nominala de tinere la impuls Uimp este de 8 kV, iar tensiunea operationala nominala ajunge la 690 V AC si 750 V DC, in conditiile de utilizare specificate pentru configuratia circuitului.

Capacitatea ultima de rupere la scurtcircuit Icu este de 36 kA la 380/415 V AC, 70 kA la 220-240 V AC, 30 kA la 440 V AC, 25 kA la 500/525 V AC si 20 kA la 690 V AC. Capacitatea de serviciu la scurtcircuit Ics este de 36 kA la 380/415 V AC. Pentru curent continuu, valorile declarate sunt conditionate de folosirea polilor in serie: Icu de 36 kA la 250 V DC cu 2 poli in serie, 20 kA la 500 V DC cu 2 poli in serie si 18 kA la 750 V DC cu 3 poli in serie. Dimensiunile nete sunt 210 x 103,5 x 268 mm, iar greutatea neta este de 9,144 kg.

Montajul se realizeaza fix, cu conectare prin borne frontale, respectand schema electrica, sectiunea conductoarelor, cuplurile de strangere si distantele de izolatie prevazute in instructiunile tehnice. Echipamentul este conform cu IEC 60947-2 si este destinat instalarii de catre personal calificat. Inainte de punerea sub tensiune se verifica reglajele protectiei in raport cu sarcina, selectivitatea cu aparatele din amonte si din aval, precum si nivelul de scurtcircuit disponibil in punctul de instalare.

Intrebari frecvente

Pentru ce tip de aplicatii este potrivit intrerupatorul automat de 800 A?

Este destinat protectiei circuitelor de distributie de joasa tensiune din tablouri electrice comerciale, industriale si infrastructura tehnica, unde curentul nominal al circuitului poate ajunge la 800 A.

Ce reglaje de protectie sunt disponibile?

Declansatorul termomagnetic permite reglarea protectiei la suprasarcina intre 560 si 800 A si reglarea protectiei instantanee la scurtcircuit intre 4000 si 8000 A.

Ce inseamna capacitatea de rupere de 36 kA?

Valoarea de 36 kA reprezinta capacitatea de rupere declarata la 380/415 V AC. Nivelul de scurtcircuit estimat la locul instalarii trebuie verificat de proiectant sau electrician pentru alegerea corecta a aparatului.

Poate fi utilizat in circuite de curent continuu?

Da, in limitele configuratiilor declarate. Pentru curent continuu, capacitatea de rupere depinde de tensiune si de utilizarea polilor in serie, de aceea schema de conectare trebuie respectata intocmai.

Cum se monteaza aparatul?

Aparatul este in versiune fixa, cu borne frontale. Montajul si conectarea trebuie realizate numai de personal calificat, conform instructiunilor tehnice, cu verificarea cuplurilor de strangere, a conductoarelor si a coordonarii protectiilor.
