Descriere

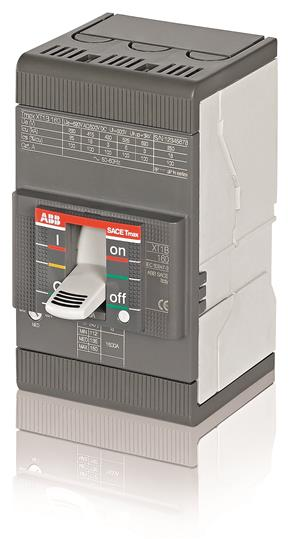

Acest intrerupator automat de putere cu carcasa compacta este destinat protectiei circuitelor de distributie in instalatii electrice trifazate. Configuratia cu 3 poli permite intreruperea simultana a fazelor, iar declansatorul termomagnetic asigura protectie la suprasarcina si la scurtcircuit. Este o solutie potrivita pentru tablouri electrice de distributie, instalatii comerciale, aplicatii industriale si proiecte unde este necesara protectia alimentarii trifazate.

Curentul nominal al declansatorului este de 80 A, cu reglaj pentru protectia la suprasarcina intre 56 si 80 A. Protectia instantanee la scurtcircuit este setata la 800 A. Aparatul are curent nominal neintrruptibil al cadrului de 160 A, tensiune nominala si tensiune operationala de pana la 690 V AC, tensiune nominala de izolatie de 800 V si tensiune de tinere la impuls de 8 kV. Functioneaza la frecventa de 50/60 Hz si poate fi utilizat si la 500 V DC, in conditiile configuratiilor de poli specificate pentru curent continuu.

Capacitatea nominala de rupere la scurtcircuit este de 18 kA la 380 V AC si 415 V AC. Pentru alte tensiuni, valorile declarate sunt de 25 kA la 220-240 V AC, 11,25 kA la 440 V AC, 8 kA la 500 V AC, 6 kA la 525 V AC si 3 kA la 690 V AC. Constructia este fixa, pentru montaj in tablou, iar conexiunile principale sunt frontale, cu borne cu surub. Aparatul nu este destinat montajului direct pe sina DIN fara accesorii dedicate.

Instalarea trebuie efectuata numai de personal calificat, cu alimentarea complet intrerupta si cu respectarea schemei de conectare, a sectiunii conductoarelor, a cuplului de strangere si a cerintelor tabloului electric. Produsul are grad de protectie IP20 si trebuie montat intr-o incinta care previne accesul la partile active. Alegerea reglajului termic si verificarea nivelului de scurtcircuit disponibil trebuie realizate in functie de proiectul instalatiei si de normele aplicabile.

Intrebari frecvente

Pentru ce aplicatii este potrivit acest intrerupator automat de putere?

Este destinat protectiei circuitelor de distributie trifazate din tablouri electrice comerciale si industriale, precum si din instalatii cu cerinte ridicate privind protectia la suprasarcina si scurtcircuit.

Ce protectii ofera declansatorul termomagnetic?

Declansatorul termic protejeaza circuitul la suprasarcina, iar declansatorul magnetic actioneaza rapid in cazul unui scurtcircuit. Reglajul termic este intre 56 si 80 A, iar pragul instantaneu la scurtcircuit este de 800 A.

Care este capacitatea de rupere la 400 V AC?

Capacitatea de rupere declarata este de 18 kA la 380 V AC si 415 V AC. Pentru selectarea corecta, nivelul de scurtcircuit disponibil la locul instalarii trebuie verificat de proiectant sau instalator.

Se poate monta direct pe sina DIN?

Nu este prevazut pentru montaj direct pe sina DIN fara accesorii dedicate. Se monteaza fix in tablou, utilizand metoda de montaj si accesoriile compatibile cu aparatul.

Este necesara instalarea de catre un electrician autorizat?

Da. Conectarea si reglarea unui intrerupator automat de putere trebuie realizate de personal calificat, cu respectarea documentatiei tehnice, a normelor de protectie si a parametrilor instalatiei.
