Descriere

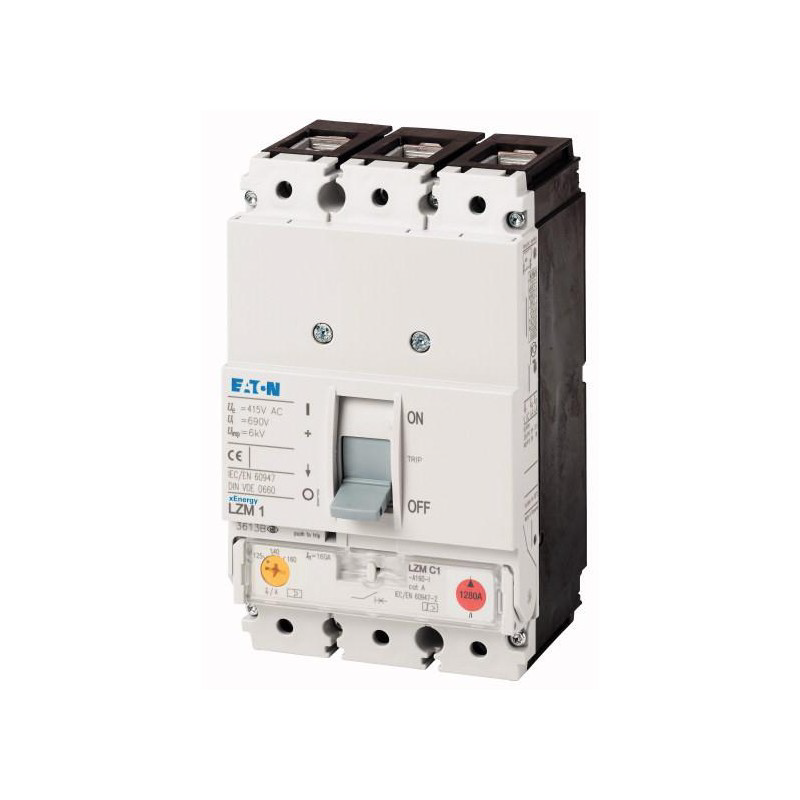

Intrerupatorul automat de putere este destinat protectiei circuitelor de distributie, instalatiilor si cablurilor in aplicatii trifazate. Constructia cu 3 poli si declansatorul termomagnetic permit intreruperea automata a circuitului la suprasarcina sau scurtcircuit, fiind potrivit pentru integrarea in tablouri electrice de distributie, echipamente industriale si instalatii comerciale. Aparatul este prevazut cu maneta frontala pentru actionare manuala si protectie electrica integrata.

Curentul nominal permanent este de 125 A, iar tensiunea nominala si tensiunea de izolatie Ui sunt de 690 V AC. Capacitatea nominala de rupere la scurtcircuit Ics este de 55 kA la 230 V, 36 kA la 400/415 V, 22,5 kA la 440 V si 6 kA la 525 V, la 50/60 Hz. Capacitatea de inchidere la scurtcircuit Icm este de 76 kA la 400/415 V. Reglajul protectiei la suprasarcina Ir este cuprins intre 100 si 125 A, iar declansarea instantanee la scurtcircuit Ii este reglabila intre 750 si 1250 A. Aparatul respecta cerintele IEC/EN 60947, VDE 0660 si este conform RoHS.

Montajul se realizeaza ca aparat fix, in tablou, cu conexiunile principale pozitionate frontal. Este echipat standard cu borne tip cutie, iar montajul pe sina DIN este posibil optional. Pentru conductori de cupru, bornele permit conectarea unui conductor flexibil de 25 pana la 70 mm2 sau a doua conductoare flexibile de 25 mm2, in functie de configuratia de conectare. Pentru conductor rigid de cupru se pot utiliza sectiuni de 10 pana la 16 mm2 pentru un conductor ori 6 pana la 16 mm2 pentru doua conductoare.

Gradul de protectie al aparatului este IP20, destinat utilizarii in interiorul unui tablou electric corespunzator. Protectia IP20 asigura protectie de baza impotriva contactului direct in zona aparatului, dar nu elimina necesitatea unei carcase de tablou adecvate aplicatiei. Dimensionarea conductoarelor, alegerea protectiilor din amonte, verificarea curentului de scurtcircuit disponibil si setarea declansatorului trebuie realizate de personal calificat, conform proiectului electric si normativelor aplicabile.

Intrebari frecvente

Pentru ce se utilizeaza un intrerupator automat de putere tripolar de 125 A?

Este utilizat pentru protectia circuitelor trifazate, a cablurilor si a echipamentelor din tablouri electrice de distributie. Declanseaza la suprasarcina si scurtcircuit, contribuind la limitarea efectelor defectelor electrice.

Care este capacitatea de rupere la 400/415 V?

Capacitatea nominala de rupere la scurtcircuit Ics este de 36 kA la 400/415 V AC, 50/60 Hz.

Se poate regla protectia la suprasarcina?

Da. Reglajul curentului de declansare la suprasarcina Ir este disponibil intre 100 si 125 A. Declansarea instantanee la scurtcircuit Ii este reglabila intre 750 si 1250 A.

Cum se monteaza intrerupatorul automat?

Aparatul se monteaza fix in tablou, cu conexiuni principale frontale si borne tip cutie. Montajul pe sina DIN este posibil optional, iar instalarea si configurarea trebuie efectuate de personal calificat.

Este potrivit pentru utilizare fara carcasa de tablou?

Nu. Gradul de protectie IP20 reprezinta protectie de baza la contact direct, astfel ca aparatul trebuie integrat intr-un tablou sau intr-o carcasa adecvata mediului si aplicatiei.
