Descriere

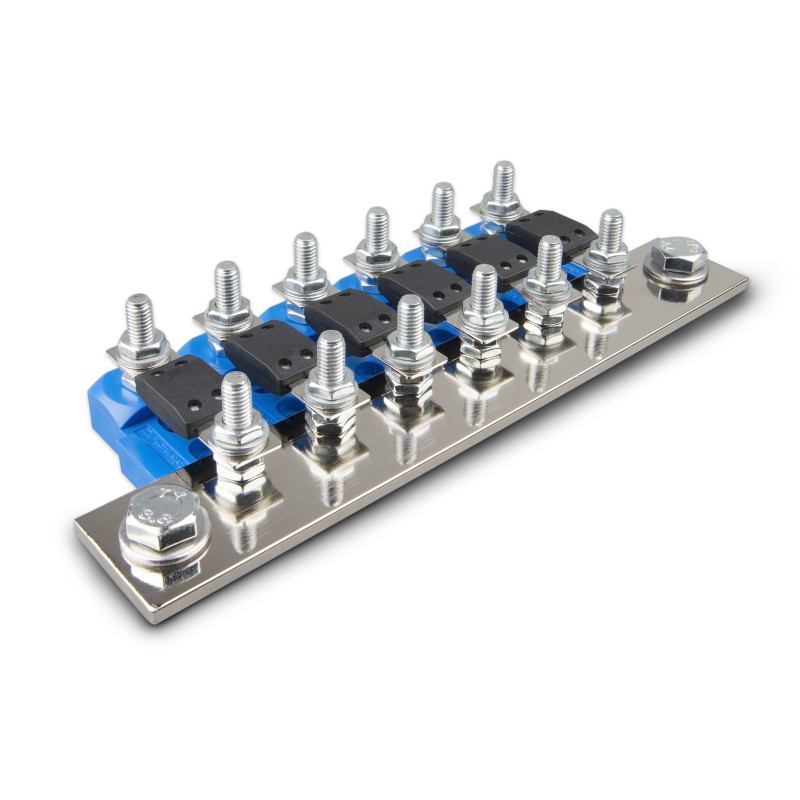

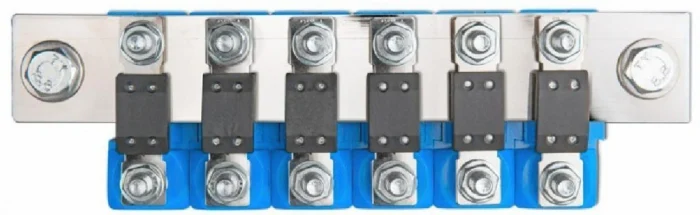

Aceasta bara colectoare este destinata realizarii unei distributii DC compacte si ordonate prin conectarea in paralel a pana la sase suporturi modulare pentru sigurante MEGA. Este o solutie potrivita pentru tablouri de distributie, sisteme de baterii, instalatii fotovoltaice off grid, aplicatii mobile sau marine si configuratii cu mai multe circuite protejate individual.

Bara este fabricata din cupru cositorit si are sectiunea de 40 x 5 mm. Dimensiunile sunt de 240 x 40 x 5 mm, iar curentul maxim de intrare declarat este de 1500 A. Constructia cu sase pozitii include doua conexiuni principale de intrare M10, pentru alimentarea unei distributii de curent mare catre suporturile modulare compatibile.

Montajul se realizeaza impreuna cu sase suporturi modulare pentru sigurante MEGA, care se pot interconecta mecanic prin sistemul tip coada de randunica. Bara se fixeaza peste ansamblul de suporturi, iar conexiunile se executa cu conductori si papuci de cablu dimensionati corespunzator curentului aplicatiei. Suporturile de sigurante si sigurantele se aleg separat, in functie de circuitele care trebuie protejate.

Pentru exploatare sigura, instalatia trebuie proiectata astfel incat curentul total, sectiunea conductoarelor, protectiile si conexiunile sa fie adecvate aplicatiei. Se recomanda montajul intr-un tablou sau intr-o zona protejata impotriva atingerii accidentale, realizat de personal calificat, cu alimentarea complet deconectata inaintea oricarei interventii.

Intrebari frecvente

Pentru cate suporturi modulare este destinata bara colectoare?

Bara colectoare este proiectata pentru conectarea a pana la sase suporturi modulare pentru sigurante MEGA.

Care este curentul maxim admis al barei colectoare?

Curentul maxim de intrare declarat pentru aceasta bara colectoare este de 1500 A.

Ce tip de conexiuni principale are produsul?

Produsul dispune de doua conexiuni principale de intrare M10 pentru alimentarea distributiei de curent.

Sunt incluse suporturile de sigurante si sigurantele?

Bara colectoare este un accesoriu de interconectare. Suporturile modulare si sigurantele se aleg separat in functie de configuratia si protectia necesara.

Unde poate fi utilizata aceasta bara colectoare?

Poate fi folosita in distributii DC pentru sisteme cu baterii, instalatii fotovoltaice off grid, rulote, autorulote, ambarcatiuni si tablouri electrice de curent continuu.
