Descriere

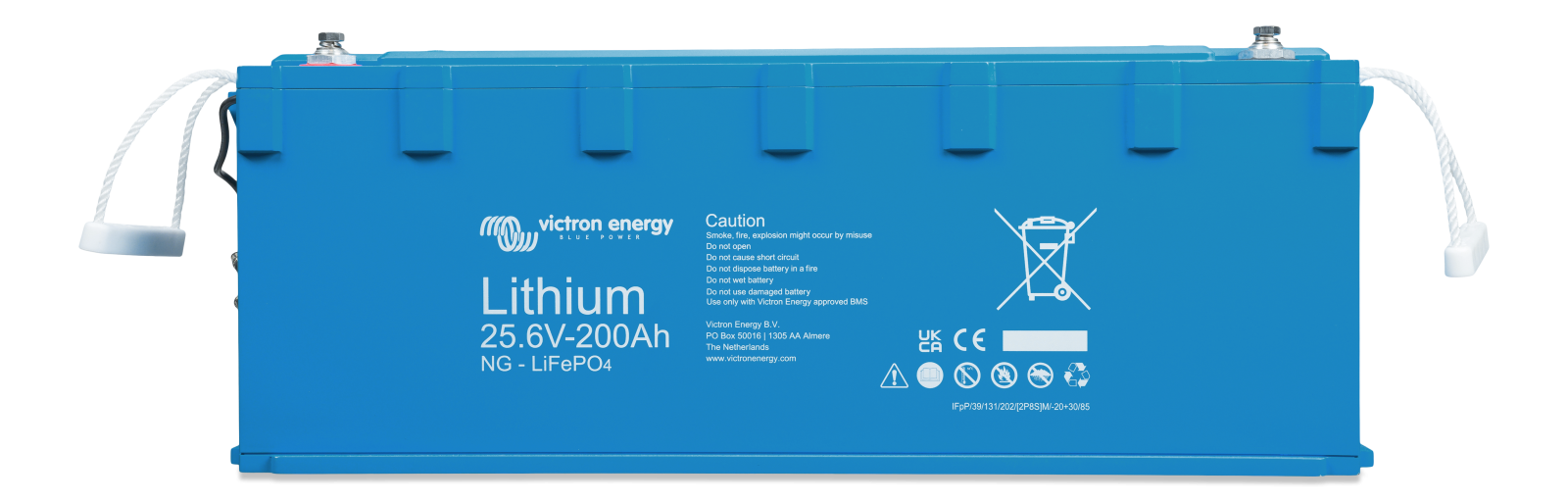

Aceasta baterie LiFePO4 din gama NG este destinata sistemelor de stocare la 24V pentru aplicatii rezidentiale, comerciale, industriale, off-grid, backup, vehicule si ambarcatiuni. Utilizeaza chimia litiu fier fosfat, are echilibrare interna a celulelor si monitorizeaza tensiunile si temperaturile celulelor. Pentru functionare, protectie si control este obligatorie conectarea la un sistem extern de management al bateriei BMS NG, achizitionat separat.

Bateria are tensiune nominala de 25,6V, capacitate nominala de 200Ah si energie nominala de 5120Wh la 25 grade C, pentru curent de descarcare de maximum 1C. Randamentul round trip este de 92%. Curentul maxim continuu de descarcare este 200A, iar curentul maxim de varf pentru 10 secunde este 400A. Curentul maxim continuu de incarcare este 200A, curentul de varf la incarcare pentru 10 secunde este 400A, tensiunea de incarcare recomandata este intre 28V si 28,4V, iar tensiunea de mentinere este 27V. Tensiunea de final de descarcare este 22,4V.

Carcasa are dimensiunile de 235 x 648 x 162 mm si masa estimata de 37 kg. Bornele de putere folosesc insertii filetate M8 cu suruburi, iar interfata BMS foloseste cabluri cu conectori circulari M8, tata si mama, cu comunicatie digitala de mare viteza si lungime de 50 cm. Sunt incluse console de montaj, iar bateria poate fi fixata si cu chingi. Poate fi instalata vertical sau pe lateral, dar nu cu bornele orientate in jos. Pentru conectarea unei singure baterii, ambele cabluri BMS se conecteaza direct la BMS; in bancurile cu mai multe baterii, cablurile se leaga in lant intre baterii.

Gradul de protectie IP65 ajuta la protectia impotriva prafului si a jeturilor de apa cu presiune redusa, insa montajul trebuie realizat in interior, intr-un loc uscat si bine ventilat. Temperatura admisa la descarcare este intre minus 20 grade C si plus 50 grade C, iar la incarcare intre plus 5 grade C si plus 50 grade C. Se recomanda pastrarea unui spatiu liber de minimum 20 mm pe toate laturile pentru ventilatie, montarea unei sigurante pe conductorul pozitiv si utilizarea cablurilor dimensionate pentru curentul sistemului. Suruburile bornelor se strang la 10 Nm, folosind numai scule izolate. Produsul respecta cerintele EMC EN 61000 6 3 si EN 61000 6 2, ECE R10 6 si IEC 62620; certificarea UL 2054 este indicata pentru utilizarea impreuna cu Lynx Smart BMS NG.

Intrebari frecvente

Ce energie nominala are bateria?

Energia nominala este de 5120Wh la 25 grade C, corespunzatoare unei tensiuni nominale de 25,6V si unei capacitati de 200Ah.

Este inclus un BMS in pachet?

Nu. Bateria necesita conectare la un BMS NG extern pentru monitorizare, protectie si control, iar BMS-ul se achizitioneaza separat.

Care sunt curentii maximi de incarcare si descarcare?

Curentul maxim continuu de incarcare este 200A, iar curentul maxim continuu de descarcare este tot 200A. Pentru 10 secunde, curentul maxim de varf este 400A atat la incarcare, cat si la descarcare.

Poate fi montata pe lateral?

Da, bateria poate fi montata vertical sau pe lateral. Nu trebuie montata cu bornele orientate in jos.

In ce conditii de temperatura poate functiona?

Descarcarea este admisa intre minus 20 grade C si plus 50 grade C, iar incarcarea intre plus 5 grade C si plus 50 grade C.
