Descriere

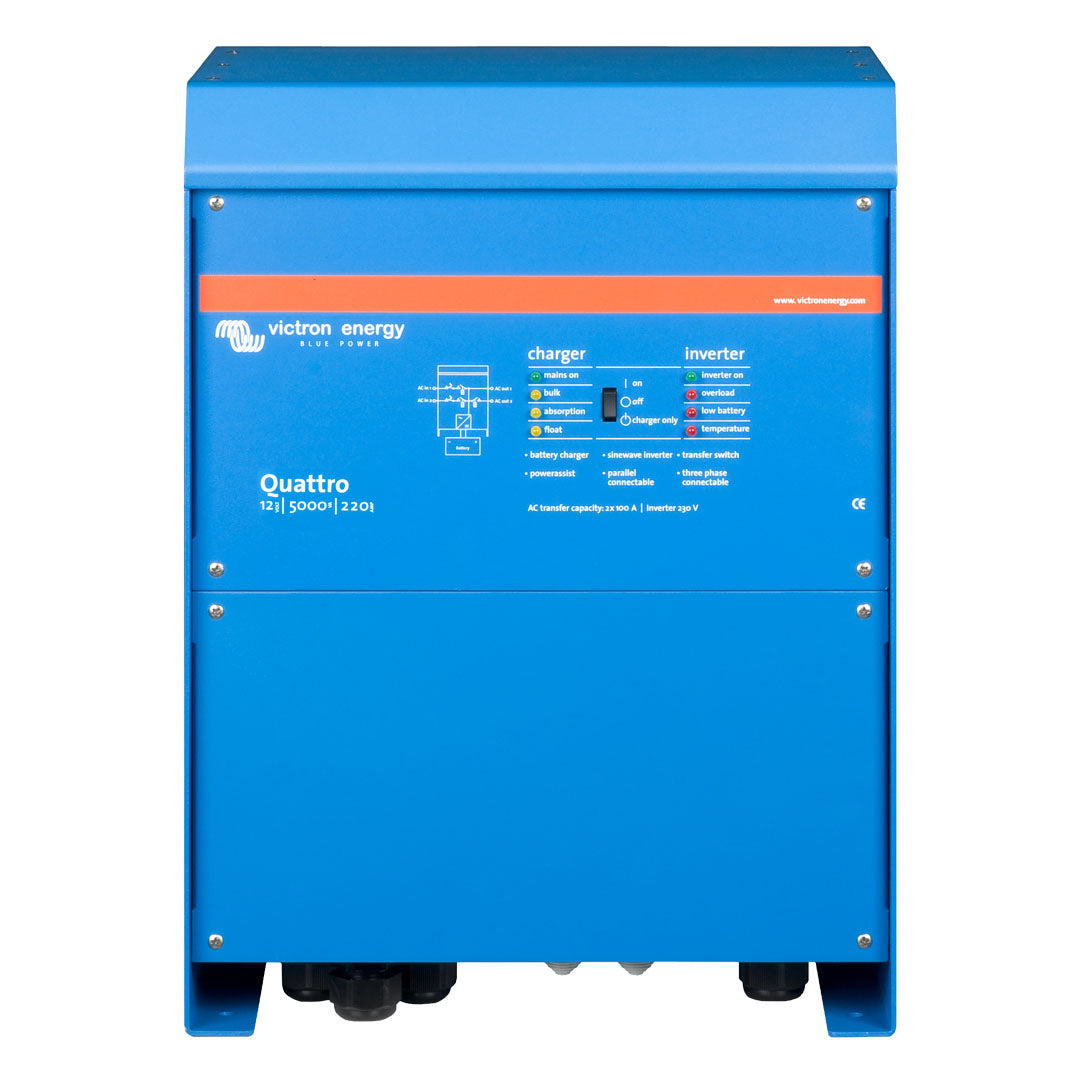

Acest invertor incarcator este proiectat pentru sisteme energetice avansate cu baterie de 12 V, in aplicatii fotovoltaice autonome, solutii de backup, instalatii rezidentiale, comerciale sau mobile. Cele doua intrari AC permit conectarea simultana a doua surse independente, precum reteaua si un generator, iar echipamentul selecteaza automat sursa activa. Iesirea AC principala are functie no break, astfel incat preluarea alimentarii din baterie la caderea sursei AC are loc in mai putin de 20 ms, pentru continuitatea consumatorilor sensibili.

Invertorul furnizeaza tensiune de iesire de 230 VAC cu toleranta de plus sau minus 2 procente si frecventa de 50 Hz cu toleranta de plus sau minus 0,1 Hz. Puterea continua este de 5000 VA la 25 grade C, respectiv 4000 W la 25 grade C, 3700 W la 40 grade C si 3000 W la 65 grade C; puterea de varf este de 10000 W. Domeniul de tensiune DC la intrare este 9,5 pana la 17 V, eficienta maxima este de pana la 94 procente, iar incarcatorul integrat poate livra pana la 220 A catre bateria principala. Sunt disponibile tensiuni de incarcare implicite de 14,4 V absorbtie, 13,8 V float si 13,2 V stocare, precum si iesire auxiliara de 50 A si incarcare de 4 A pentru bateria de pornire.

Conectarea se realizeaza prin doua intrari AC de 187 pana la 250 VAC, 50 sau 60 Hz, fiecare cu capacitate maxima de transfer de 100 A. Iesirea secundara AC este activa numai atunci cand exista o sursa externa AC disponibila, fiind utila pentru sarcini care nu trebuie sa consume energia bateriei. Bateria se conecteaza prin patru borne M8, cate doua pentru plus si doua pentru minus, iar conexiunile AC se realizeaza pe borne M6. Comunicatia VE.Bus permite configurare, integrare in sisteme de monitorizare, functionare in paralel si configuratii trifazate; sunt disponibile si doua porturi de uz general, pornire oprire la distanta si trei relee programabile.

Carcasa din aluminiu albastru are grad de protectie IP20, fiind destinata montajului la interior, in spatii protejate de apa, condens si praf excesiv. Dimensiunile sunt 470 x 350 x 280 mm, iar masa este de 34 kg. Echipamentul functioneaza la temperaturi intre minus 20 si plus 60 grade C, la umiditate fara condens de maximum 95 procente si pana la altitudinea de 2000 m. Protectiile includ scurtcircuit la iesire, suprasarcina, tensiune prea mare sau prea mica a bateriei, temperatura ridicata, tensiune AC prezenta la iesirea invertorului si ondulatie excesiva la intrarea DC. Instalarea, dimensionarea cablurilor, sigurantelor si impamantarea trebuie realizate de personal calificat, conform documentatiei tehnice si normelor aplicabile.

Intrebari frecvente

La ce folosesc cele doua intrari AC?

Permit conectarea a doua surse AC independente, de exemplu reteaua si un generator. Echipamentul selecteaza automat sursa activa.

Ce putere poate furniza invertorul?

Puterea continua este de 5000 VA la 25 grade C, echivalenta cu 4000 W pentru conditiile specificate, iar puterea de varf este de 10000 W.

Poate alimenta consumatori sensibili in cazul unei pene de curent?

Da. Iesirea AC principala are functie no break si trece pe alimentarea din baterie in mai putin de 20 ms la pierderea sursei AC.

Este compatibil cu sisteme extinse?

Da. Interfata VE.Bus permite integrarea in sisteme de monitorizare, configuratii paralele si configuratii trifazate, cu echipamente si configurare compatibile.

Unde se monteaza?

Este destinat montajului la interior, in spatiu uscat si ventilat. Carcasa are protectie IP20, astfel ca nu este adecvata expunerii directe la apa sau condens.
