Descriere

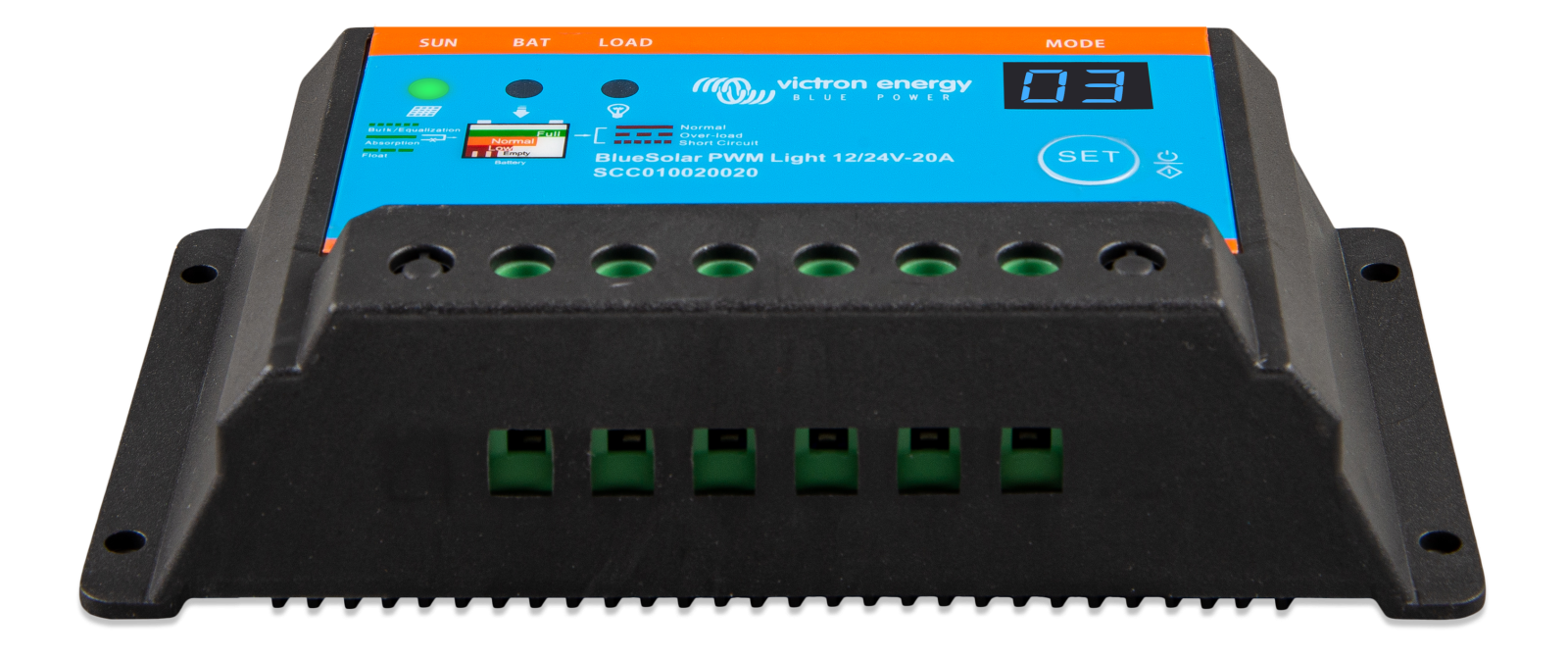

Acest regulator de incarcare solar cu tehnologie PWM este destinat sistemelor fotovoltaice autonome cu baterii de 12 V sau 24 V. Detecteaza automat tensiunea sistemului dupa conectarea bateriei si gestioneaza incarcarea in trei etape: bulk, absorbtie si float. Iesirea pentru consumatori permite alimentarea sarcinilor in curent continuu si este potrivita inclusiv pentru aplicatii de iluminat solar.

Curentul nominal de incarcare este de 20 A, iar tensiunea maxima admisa a panourilor este de 28 V intr-un sistem de 12 V si 55 V intr-un sistem de 24 V. Pentru sisteme de 12 V se recomanda panouri cu 36 de celule, iar pentru sisteme de 24 V panouri cu 72 de celule sau doua panouri cu 36 de celule conectate in serie. Tensiunea de absorbtie este de 14,2 V sau 28,4 V, iar tensiunea de float este de 13,8 V sau 27,6 V. Consumul propriu este sub 10 mA, iar bornele accepta conductori de pana la 5 mm2 AWG10.

Montajul se face vertical, pe perete, exclusiv la interior. Pentru configurarea corecta a tensiunii de sistem, bateria trebuie conectata prima, apoi panourile fotovoltaice si, la final, consumatorii conectati la iesirea de sarcina. Afisajul cu doua cifre si indicatorii LED faciliteaza verificarea starii de incarcare, a bateriei si a iesirii pentru consumatori. Functia de iluminat permite temporizare dupa apus, comanda manuala, control dupa tensiunea bateriei sau functionare de la amurg pana in zori.

Iesirea de sarcina beneficiaza de deconectare la tensiune joasa pentru protejarea bateriei, cu prag de deconectare de 11,2 V la 12 V sau 22,4 V la 24 V. Echipamentul este protejat la suprasarcina, scurtcircuit, polaritate inversa a bateriei sau a generatorului fotovoltaic si supratemperatura. Are carcasa cu grad de protectie IP20, racire prin convectie naturala si domeniu de functionare intre -20 grade C si +50 grade C la sarcina nominala. Respecta cerintele de siguranta IEC 62109-1 si standardele EMC EN 61000-6-1, EN 61000-6-3 si ISO 7637-2.

Intrebari frecvente

Pentru ce tensiuni de baterie este potrivit regulatorul?

Este destinat sistemelor cu baterii de 12 V sau 24 V si detecteaza automat tensiunea sistemului dupa conectarea bateriei.

Care este curentul nominal de incarcare?

Curentul nominal de incarcare este de 20 A.

Poate controla iluminatul alimentat din baterie?

Da. Iesirea de sarcina include functie de control pentru iluminat, cu temporizare dupa apus, mod manual, control dupa tensiunea bateriei sau mod de functionare de la amurg pana in zori.

In ce ordine se realizeaza conectarea?

Se conecteaza mai intai bateria, apoi panourile fotovoltaice si ulterior consumatorii. Aceasta ordine permite detectarea corecta a tensiunii de sistem.

Este permis montajul la exterior?

Nu. Carcasa are grad de protectie IP20, iar montajul este indicat vertical pe perete, exclusiv in interior, intr-un mediu uscat.
