Descriere

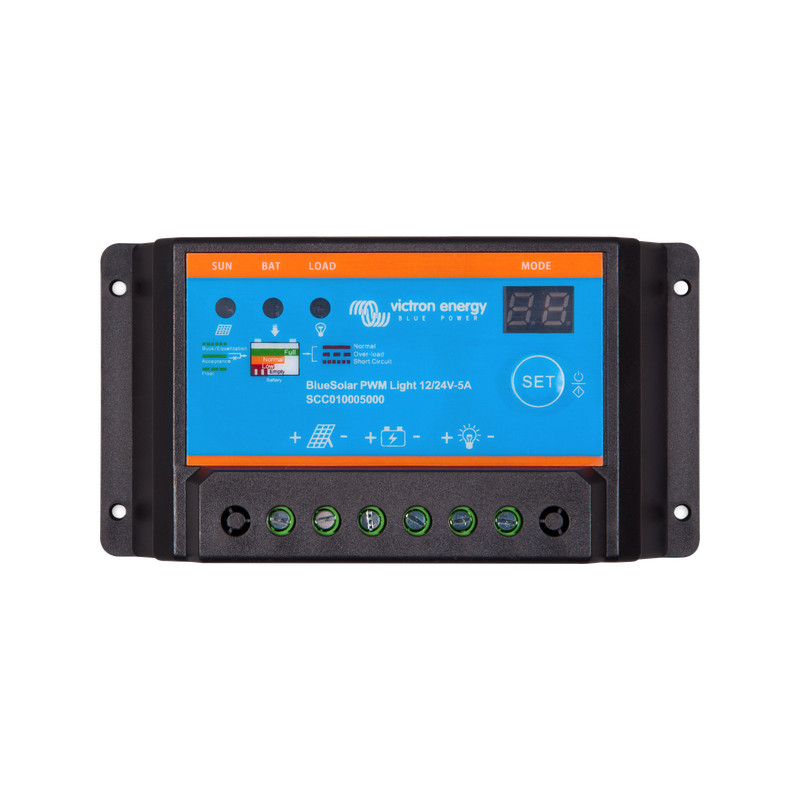

BlueSolar PWM-Light este un regulator de incarcare solar cu tehnologie PWM, conceput pentru instalatii fotovoltaice autonome mici cu baterii de 12 V sau 24 V. Detecteaza automat tensiunea sistemului dupa conectarea bateriei si gestioneaza incarcarea in trei etape: bulk, absorbtie si float. Iesirea pentru consumatori este programabila si poate fi utilizata pentru alimentarea sarcinilor DC, inclusiv pentru aplicatii de iluminat solar cu control zi/noapte si temporizator de oprire.

Curentul nominal de incarcare este de 5 A, iar tensiunea maxima admisa a panourilor este de 28 V intr-un sistem de 12 V sau 55 V intr-un sistem de 24 V. Pentru configuratii de 12 V sunt recomandate panouri cu 36 de celule, iar pentru 24 V panouri cu 72 de celule sau doua panouri de 36 de celule conectate in serie. Regulatorul are autoconsum sub 10 mA, tensiune de absorbtie de 14,2 V sau 28,4 V si tensiune float de 13,8 V sau 27,6 V, in functie de tensiunea sistemului.

Iesirea de consum decupleaza automat sarcina la tensiune redusa a bateriei, la 11,2 V pentru sistemele de 12 V si 22,4 V pentru sistemele de 24 V. Reconectarea se face automat la 13,1 V sau 26,2 V, iar reconectarea manuala este posibila de la 12,6 V sau 25,2 V. Afisajul cu doua cifre si LED-urile de stare permit configurarea functiei de iesire: numai incarcare, control manual, control dupa tensiunea bateriei, iluminat de la apus pana la rasarit sau functionare temporizata intre 1 si 13 ore dupa apus. Conectarea se realizeaza pe borne pentru conductori de pana la 5 mm2, cu masa comuna pe pozitiv.

Montajul se face vertical, pe perete, numai la interior, intr-un spatiu uscat si ventilat natural. Carcasa are clasa de protectie IP20, dimensiuni de 70 x 133 x 33,5 mm si greutate de 0,13 kg. Echipamentul functioneaza la sarcina nominala intre -20 grade C si +50 grade C, la umiditate fara condens de maximum 95%. Sunt integrate protectii la polaritate inversa a bateriei si panoului solar, supracurent, suprasarcina si scurtcircuit; la 130% suprasarcina iesirea se opreste dupa 60 de secunde, iar la 160% dupa 5 secunde. Pentru identificarea corecta a tensiunii sistemului, bateria trebuie conectata prima, inaintea panoului solar si a consumatorilor.

Intrebari frecvente

Pentru ce tensiuni de baterie este potrivit regulatorul?

Regulatorul detecteaza automat si functioneaza cu sisteme de baterii de 12 V sau 24 V.

Care este curentul nominal de incarcare?

Curentul nominal de incarcare este de 5 A.

Poate controla iluminatul alimentat din baterie?

Da. Iesirea de consum este programabila si permite control manual, control dupa tensiunea bateriei, functionare de la apus pana la rasarit sau temporizare intre 1 si 13 ore dupa apus.

Ce protectii sunt incluse?

Include protectie la polaritate inversa pentru baterie si panou solar, supracurent, suprasarcina, scurtcircuit si deconectare a consumatorilor la tensiune redusa a bateriei.

Unde se monteaza regulatorul?

Se monteaza vertical pe perete, numai la interior, intr-un spatiu uscat, fara condens si cu ventilatie naturala.
