Descriere

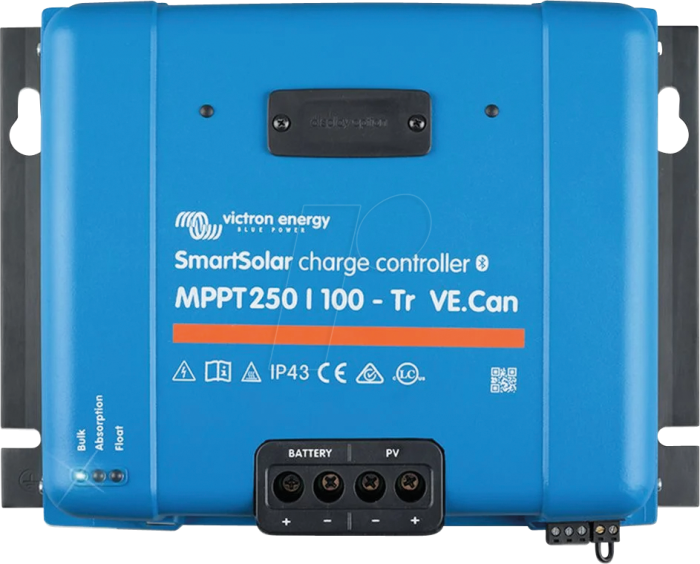

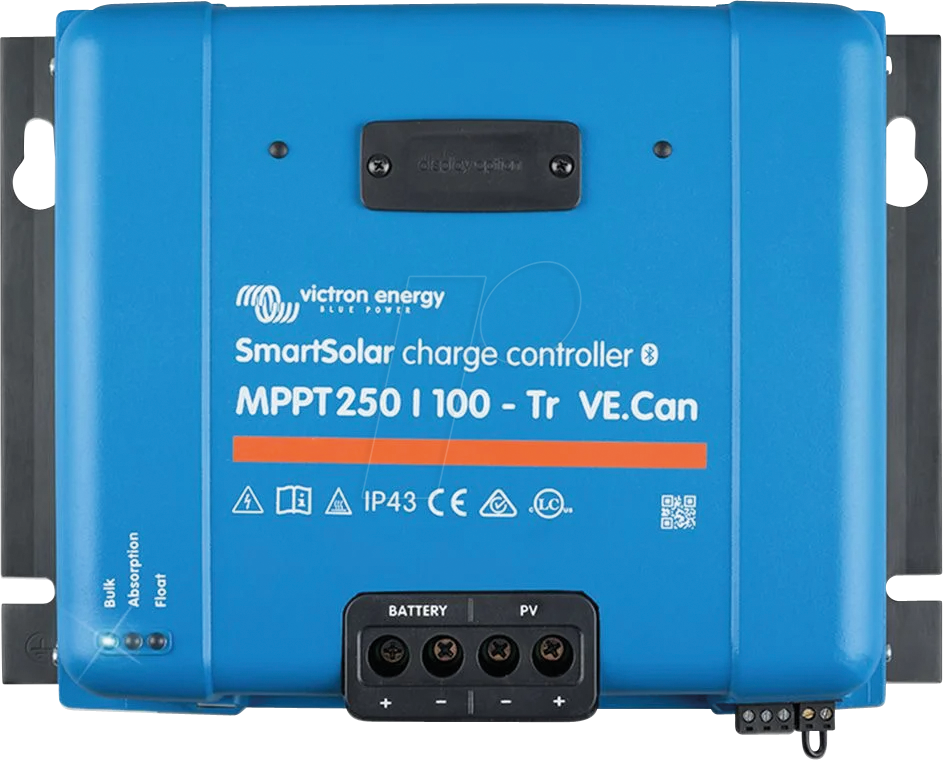

Acest regulator de incarcare solar cu tehnologie MPPT este proiectat pentru sisteme fotovoltaice autonome, hibride si de stocare cu bancuri de baterii. Urmarirea ultra-rapida a punctului de putere maxima optimizeaza recoltarea energiei din panouri, inclusiv in conditii de iradiere variabila sau umbrire partiala. Bluetooth-ul integrat permite configurarea, monitorizarea si actualizarea prin aplicatia VictronConnect, iar functia de sincronizare este utila in instalatii cu mai multe regulatoare.

Regulatorul lucreaza cu baterii de 12, 24 si 48 V cu detectie automata, iar tensiunea de 36 V se selecteaza manual. Curentul nominal maxim de incarcare este de 100 A. Puterea fotovoltaica nominala este de 1450 W la 12 V, 2900 W la 24 V, 4350 W la 36 V si 5800 W la 48 V. Tensiunea maxima PV in gol este de 250 V in cele mai reci conditii, iar limita de pornire si functionare este de 245 V; curentul maxim de scurtcircuit al generatorului PV este de 70 A. Eficienta maxima este de 99%, iar consumul propriu este sub 35 mA la 12 V si sub 20 mA la 48 V.

Versiunea Tr utilizeaza borne pentru conductoare PV si baterie de pana la 35 mm2 sau AWG2. Comunicarea cablata se realizeaza prin VE.Can si VE.Direct, iar cele doua porturi VE.Can permit conectarea in lant a pana la 25 de regulatoare pentru incarcare sincronizata si monitorizare centralizata. Sunt disponibile intrare remote on off cu conector cu 2 poli, releu programabil DPST si conector pentru afisaj LCD optional. Dimensiunile sunt 216 x 295 x 103 mm, iar greutatea este de 4,5 kg.

Montajul se face in interior, intr-un spatiu neconditionat, cu ventilatie adecvata. Conectarea recomandata este: mai intai bateria, apoi verificarea tensiunii sistemului, dupa care generatorul fotovoltaic si conexiunile auxiliare. Bornele PV si baterie se strang la un cuplu de 2,4 Nm. Protectiile includ polaritate inversa PV, scurtcircuit la iesire, curent invers PV si supratemperatura, cu reducerea automata a puterii la temperatura ridicata. Carcasa are grad de protectie IP43 pentru componentele electronice si IP22 in zona conexiunilor; temperatura de functionare este intre -30 grade C si +60 grade C, cu putere nominala completa pana la +40 grade C.

Intrebari frecvente

Ce tensiuni de baterie sunt compatibile cu acest regulator solar?

Este compatibil cu sisteme de baterii de 12 V, 24 V si 48 V, detectate automat. Pentru un sistem de 36 V, tensiunea trebuie selectata manual in configurare.

Care este puterea fotovoltaica recomandata?

Puterea PV nominala este de pana la 1450 W la baterii de 12 V, 2900 W la 24 V, 4350 W la 36 V si 5800 W la 48 V. Regulatorul limiteaza puterea de intrare daca generatorul fotovoltaic instalat depaseste aceasta valoare.

Care sunt limitele de intrare ale panourilor fotovoltaice?

Tensiunea PV maxima in gol este de 250 V in cele mai reci conditii, iar tensiunea maxima de pornire si functionare este de 245 V. Curentul maxim de scurtcircuit al generatorului fotovoltaic este de 70 A.

Se pot conecta mai multe regulatoare in acelasi sistem?

Da. Prin VE.Can se pot conecta in lant si sincroniza pana la 25 de regulatoare. Prin Bluetooth se pot sincroniza pana la 10 unitati, in functie de configuratia sistemului.

In ce ordine se realizeaza conectarea electrica?

Se conecteaza mai intai bateria si se asteapta detectarea tensiunii sistemului, apoi se verifica tensiunea, se conecteaza panourile fotovoltaice si la final conexiunile auxiliare, precum VE.Can, VE.Direct, remote on off sau releul programabil.
