Descriere

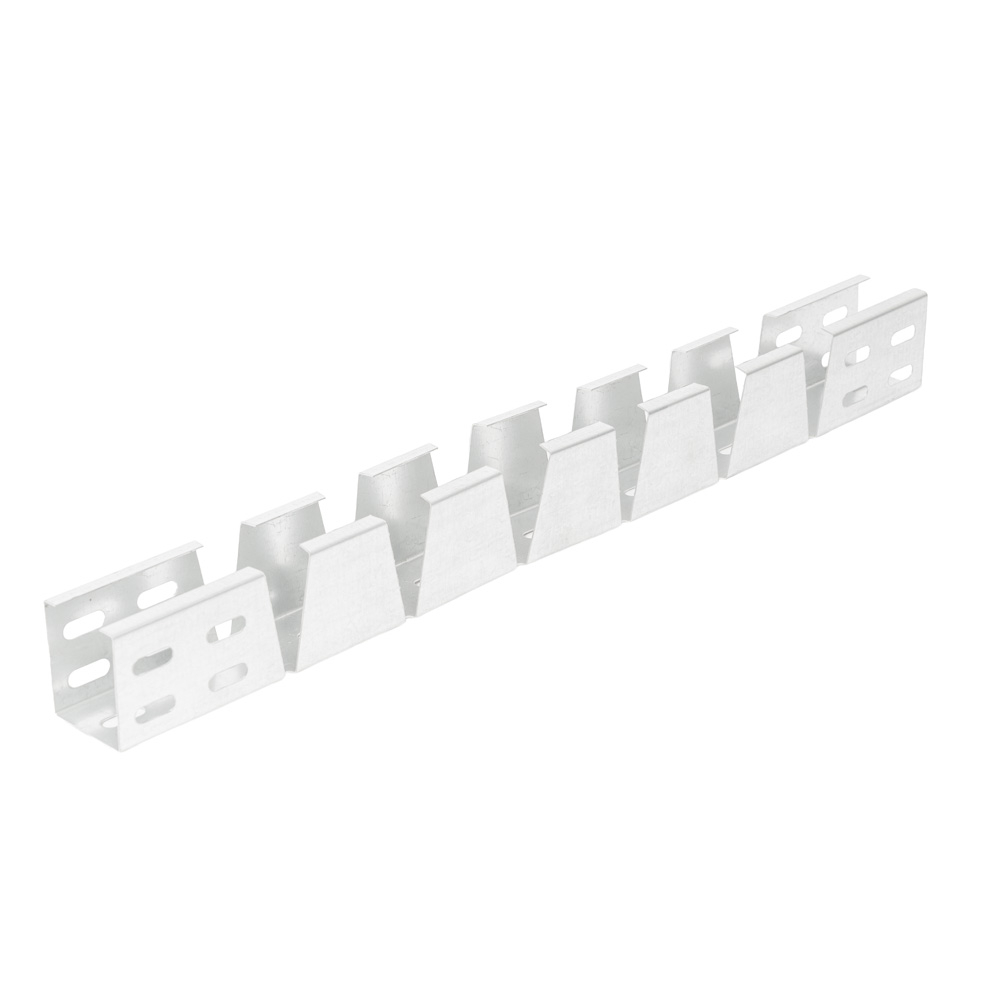

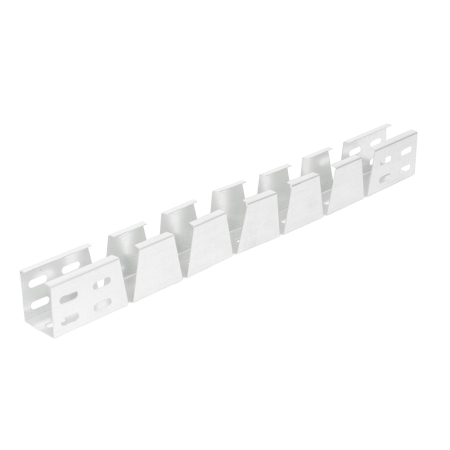

Cotul intern vertical flexibil este destinat realizarii unei schimbari de directie pe verticala, spre interior, in sistemele de trasee pentru cabluri. Este o piesa de racord pentru jgheaburi metalice cu latimea de 50 mm si inaltimea laterala de 60 mm, potrivita pentru organizarea cablurilor electrice, de automatizare si de semnal in instalatii rezidentiale, comerciale sau industriale.

Piesa are latimea de 50 mm, inaltimea sistemului de 60 mm si lungimea plana de 600 mm. Este realizata din tabla de otel cu grosimea de 0,8 mm, pregalvanizata prin procedeul Sendzimir, conform TS EN 10346:2011. Masa indicata pentru o bucata este de aproximativ 0,74 kg.

Cotul se livreaza in forma plana, iar curbarea necesara se realizeaza manual in timpul montajului, in functie de traseul proiectat. Pentru fixarea la jgheaburile adiacente se utilizeaza doua elemente de conectare compatibile si patru seturi de suruburi cu piulite, cu dimensiunea M6 sau M8. Se recomanda verificarea compatibilitatii dintre latimea, inaltimea si tipul de perforatie ale tuturor componentelor din traseu inainte de instalare.

Montajul trebuie executat pe o structura de sustinere dimensionata pentru greutatea cablurilor si pentru conditiile reale de exploatare. Muchiile piesei si zonele de taiere sau ajustare trebuie tratate cu atentie pentru a preveni deteriorarea izolatiei cablurilor. Respectati cerintele proiectului electric, normele de protectie la incendiu si regulile aplicabile pentru continuitatea electrica si impamantarea traseului metalic, atunci cand acestea sunt necesare.

Intrebari frecvente

Pentru ce se utilizeaza un cot intern vertical flexibil?

Se utilizeaza pentru schimbarea directiei pe verticala spre interior intr-un traseu realizat cu jgheab metalic pentru cabluri.

Cu ce dimensiune de jgheab este compatibil?

Este destinat jgheaburilor metalice cu latimea de 50 mm si inaltimea laterala de 60 mm.

Cotul este livrat gata format?

Nu. Piesa se livreaza plata si se curbeaza manual in timpul montajului, pentru adaptarea la configuratia traseului.

Ce elemente sunt necesare pentru montaj?

Pentru conectare sunt necesare doua elemente de racord compatibile si patru seturi de suruburi cu piulite M6 sau M8, alese in functie de sistemul de jgheab utilizat.

Din ce material este realizata piesa?

Este realizata din otel pregalvanizat prin procedeul Sendzimir, cu grosimea de 0,8 mm.
