Descriere

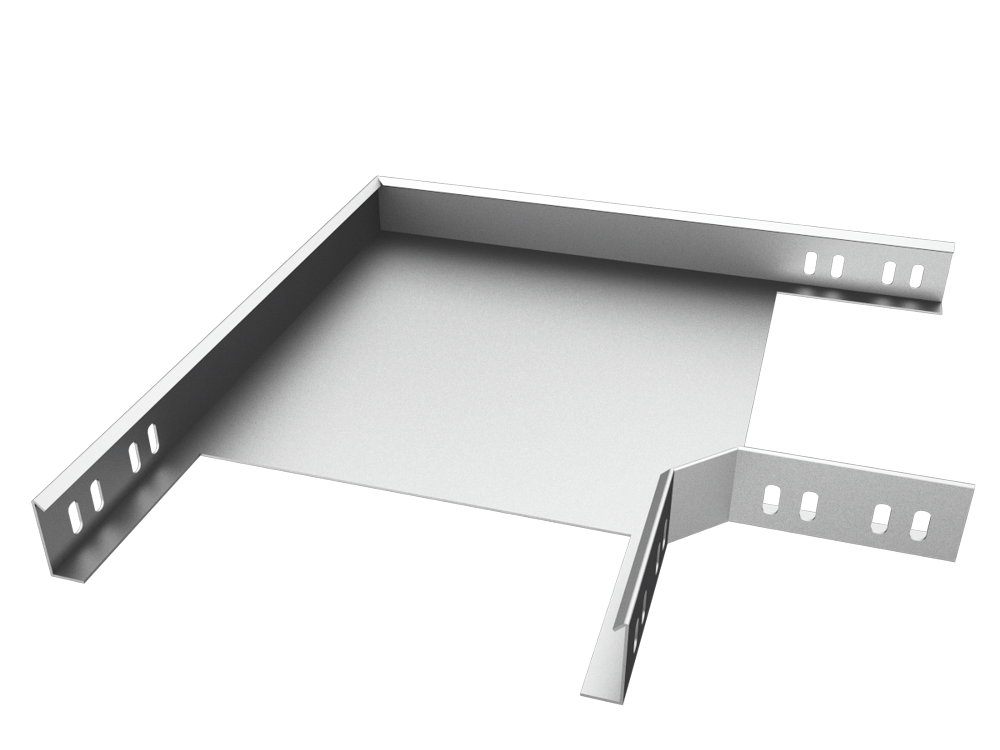

Cotul orizontal la 90 grade este un accesoriu destinat schimbarii directiei traseului de cabluri in plan orizontal. Se utilizeaza impreuna cu jgheaburi metalice perforate cu latimea de 150 mm si inaltimea laterala de 40 mm, pentru realizarea traseelor electrice in cladiri rezidentiale, comerciale sau industriale.

Piesa este realizata din otel pregalvanizat si are grosimea tablei de 1 mm. Latimea de racordare este de 150 mm, iar inaltimea laterala este de 40 mm. Conform datelor constructive disponibile pentru acest model, cotul are raza de curbura R90, fante de fixare de 9x18 mm si o masa aproximativa de 0,62 kg pe bucata.

Montajul se realizeaza prin alinierea capetelor cotului cu jgheaburile compatibile si fixarea mecanica prin perforatiile prevazute. Pentru asamblare pot fi utilizate seturi de suruburi cu filet M6 sau M8, alese in functie de configuratia traseului si de accesoriile de montaj folosite. Se recomanda verificarea alinierii si a strangerii uniforme a elementelor de fixare.

Produsul trebuie instalat pe un traseu sustinut corespunzator, cu respectarea distantelor dintre console, a sarcinii admise a sistemului si a regulilor aplicabile instalatiilor electrice. Muchiile si zonele de taiere ale jgheaburilor trebuie protejate corespunzator pentru a evita deteriorarea cablurilor, iar continuitatea electrica si legarea la pamant se realizeaza conform proiectului si normativelor in vigoare.

Intrebari frecvente

Pentru ce dimensiune de jgheab este potrivit acest cot orizontal?

Este destinat jgheaburilor metalice cu latimea de 150 mm si inaltimea laterala de 40 mm.

Din ce material este realizat cotul?

Piesa este realizata din otel pregalvanizat, cu grosimea tablei de 1 mm.

Cum se monteaza cotul pe traseul de cabluri?

Se aliniaza cu jgheaburile compatibile si se fixeaza mecanic prin perforatiile disponibile. Pentru asamblare pot fi utilizate seturi de suruburi M6 sau M8, in functie de configuratia sistemului.

La ce foloseste un cot orizontal de 90 grade?

Este utilizat pentru a schimba directia traseului de cabluri cu 90 grade in plan orizontal, pastrand continuitatea instalatiei realizate din jgheab metalic.

Care este rolul finisajului pregalvanizat?

Finisajul pregalvanizat contribuie la protectia piesei in utilizarea uzuala in interior si in spatii tehnice. Pentru medii cu agenti corozivi sau expunere exterioara trebuie ales un sistem de protectie adecvat conditiilor proiectului.
