Descriere

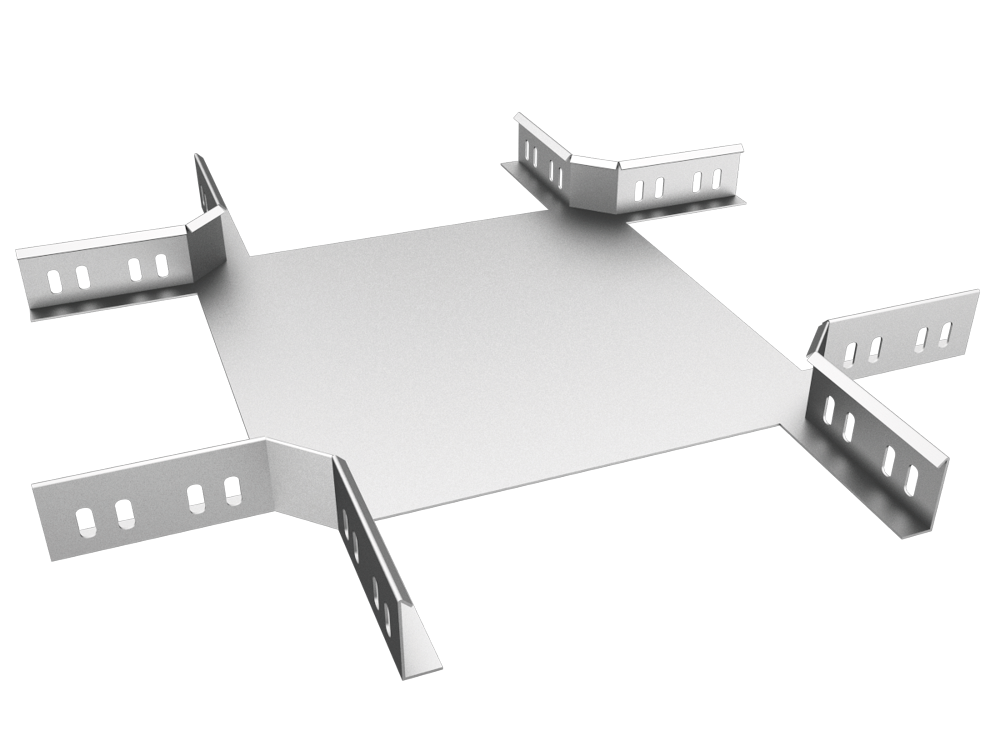

Piesa cruce este un accesoriu destinat realizarii unei intersectii la 90 de grade intre patru trasee de cabluri. Se utilizeaza in sisteme de jgheab metalic perforat cu latimea nominala de 150 mm si inaltimea laterala de 60 mm, pentru distributia ordonata a cablurilor in instalatii electrice rezidentiale, comerciale sau industriale.

Constructia este realizata din otel pregalvanizat, cu protectie aplicata prin procedeul Sendzimir. Materialul este indicat ca fiind realizat conform TS-EN 10346:2011. Piesa are grosimea tablei de 1 mm, dimensiunea nominala a fiecarei directii de racordare este de 150 mm, iar greutatea orientativa este de 1,08 kg pe bucata.

Montajul se realizeaza prin alinierea celor patru capete ale piesei cu jgheaburile compatibile, astfel incat traseele sa ramana continue si corect sustinute. Perforatiile de montaj permit fixarea mecanica in sistem; pentru asamblarea accesoriilor de acest tip sunt indicate seturi de suruburi M6 sau M8, alese in functie de configuratia instalatiei si de sistemul de fixare utilizat.

Inainte de instalare, verificati compatibilitatea dimensionala cu jgheabul, continuitatea traseului si capacitatea elementelor de sustinere. Fixarea trebuie efectuata ferm, iar muchiile si zonele de imbinare trebuie inspectate pentru a evita deteriorarea cablurilor. Pentru medii cu coroziune ridicata sau conditii speciale de exploatare, alegeti solutia de protectie anticoroziva adecvata proiectului.

Intrebari frecvente

Pentru ce se foloseste piesa cruce pentru jgheab metalic?

Este utilizata pentru a realiza intersectia la 90 de grade intre patru directii de traseu, in cadrul unei retele de jgheab metalic pentru cabluri.

Cu ce dimensiune de jgheab este compatibila?

Este destinata jgheaburilor metalice perforate cu latimea de 150 mm si inaltimea laterala de 60 mm.

Din ce material este realizata piesa?

Piesa este realizata din otel pregalvanizat prin procedeul Sendzimir, cu grosimea tablei de 1 mm.

Cum se monteaza accesoriul tip cruce?

Se pozitioneaza intre cele patru jgheaburi compatibile si se fixeaza mecanic prin perforatiile existente, utilizand elemente de prindere potrivite sistemului, precum seturi de suruburi M6 sau M8.

Este potrivita pentru instalatii industriale?

Da, poate fi folosita in trasee de cabluri pentru aplicatii rezidentiale, comerciale si industriale, cu respectarea conditiilor de montaj, incarcare si sustinere ale instalatiei.
