Descriere

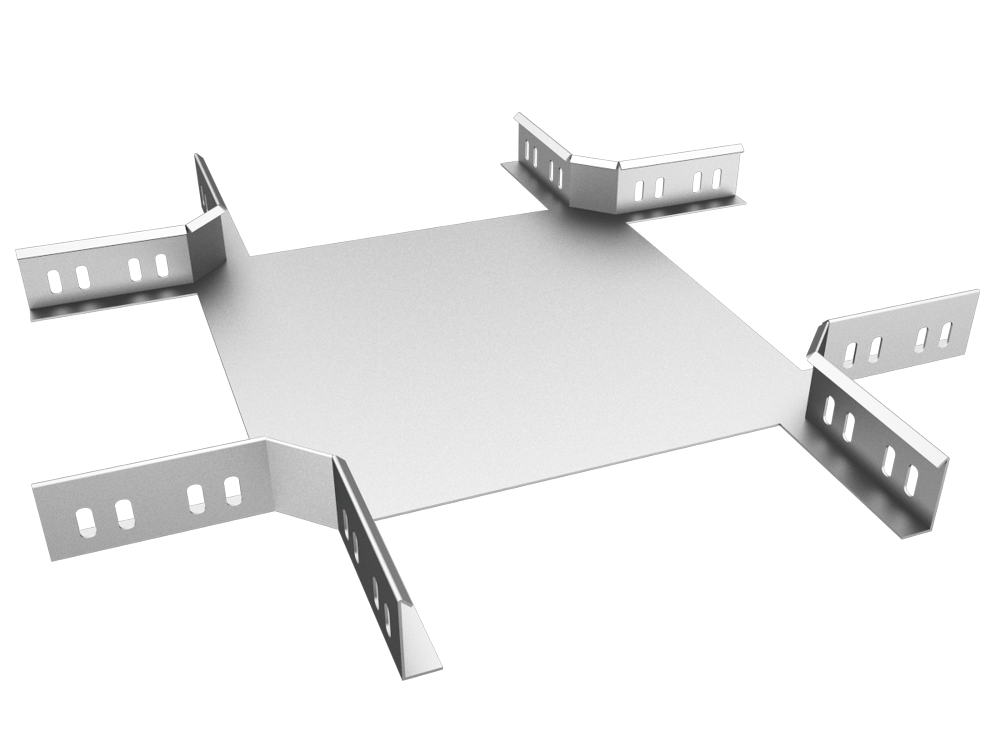

Piesa cruce este un accesoriu pentru configurarea unei intersectii pe patru directii in traseele de cabluri realizate cu jgheab metalic perforat. Permite organizarea ordonata a rutelor de cabluri in instalatii electrice rezidentiale, comerciale sau industriale, acolo unde traseul trebuie ramificat transversal fara improvizatii.

Elementul este destinat jgheaburilor cu latimea de 200 mm si inaltimea laterala de 60 mm. Toate cele patru brate au dimensiunea de 200 mm, iar piesa este realizata din tabla de otel cu grosimea de 1 mm. Greutatea orientativa pe bucata este de 1,36 kg. Materialul este otel pregalvanizat prin metoda Sendzimir, conform standardului TS EN 10346:2011.

Constructia include perforatii alungite de montaj, cu dimensiunea de 9x18 mm, pentru conectarea la segmentele de jgheab compatibile. Fixarea se realizeaza cu seturi de suruburi potrivite pentru sistem, cu filet M6 sau M8, alese in functie de configuratia traseului si de cerintele proiectului. Se recomanda alinierea corecta a tuturor bratelor inainte de strangerea finala a elementelor de fixare.

Produsul trebuie montat pe o structura de sustinere dimensionata pentru greutatea jgheaburilor, cablurilor si accesoriilor din traseu. Pentru o exploatare sigura, verificati compatibilitatea dimensionala a componentelor, mentineti continuitatea mecanica a traseului si respectati proiectul electric, regulile de protectie la coroziune si cerintele aplicabile instalatiei.

Intrebari frecvente

Pentru ce se utilizeaza o piesa cruce pentru jgheab metalic?

Se utilizeaza pentru realizarea unei intersectii pe patru directii intre trasee de cabluri construite cu jgheab metalic.

Cu ce dimensiune de jgheab este compatibila aceasta piesa cruce?

Este destinata sistemelor de jgheab metalic cu latimea de 200 mm si inaltimea laterala de 60 mm.

Din ce material este realizata piesa?

Este realizata din tabla de otel pregalvanizat prin metoda Sendzimir, cu grosimea de 1 mm.

Ce tip de fixare se foloseste la montaj?

Montajul se face prin perforatiile prevazute in piesa, folosind seturi de suruburi compatibile cu filet M6 sau M8.

Poate fi folosita in instalatii industriale?

Da, este potrivita pentru organizarea traseelor de cabluri in aplicatii rezidentiale, comerciale si industriale, cu respectarea proiectului si a dimensionarii corecte a sistemului de sustinere.
