Descriere

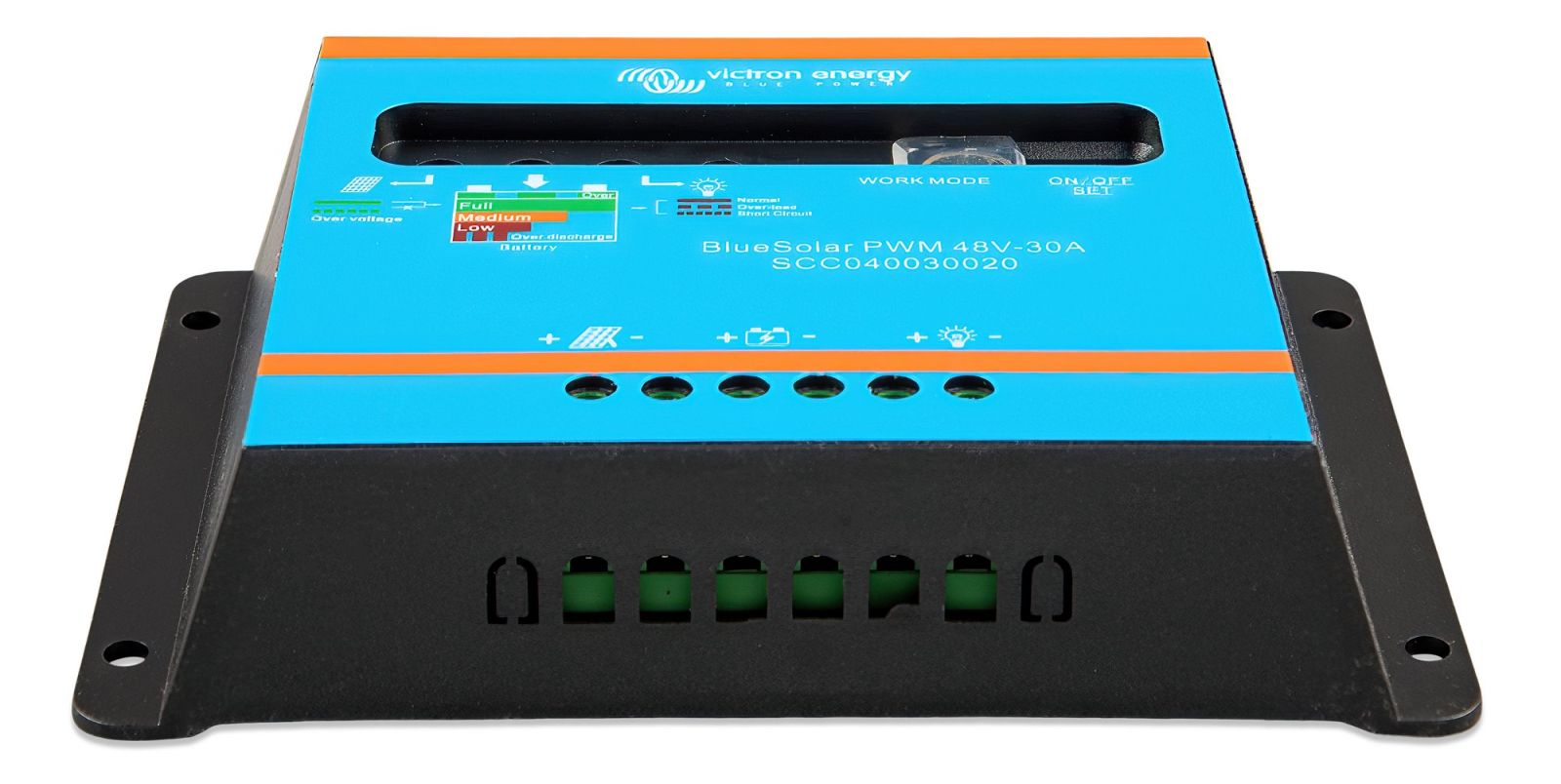

Regulatorul de incarcare BlueSolar PWM-Light este proiectat pentru sisteme fotovoltaice autonome cu baterie de 48V. Utilizeaza tehnologia PWM si un algoritm de incarcare in trei etape - bulk, absorbtie si float - cu setari fixe. Iesirea pentru consumatori include deconectare la tensiune joasa a bateriei, control manual si functie de iluminat cu temporizator, fiind potrivita pentru aplicatii precum iluminat solar, cabine, instalatii off-grid si echipamente alimentate in curent continuu.

Tensiunea nominala a bateriei este de 48V, iar curentul nominal de incarcare este de 30A. Tensiunea fotovoltaica maxima admisa este de 100V, iar autoconsumul este sub 10 mA. Tensiunile de incarcare sunt 58,0V in etapa bulk, 56,8V in absorbtie si 55,2V in float. Iesirea de sarcina se deconecteaza la 44,8V si se poate reconecta manual la 50,4V sau automat la 52,4V. Pentru un sistem de 48V, configuratia de panouri recomandata este de 4 panouri cu 36 de celule sau 2 panouri cu 72 de celule.

Montajul se realizeaza vertical, pe perete, exclusiv la interior. Conectati intotdeauna bateria inaintea panourilor fotovoltaice, astfel incat regulatorul sa poata recunoaste tensiunea sistemului. Terminalele accepta conductori de pana la 6 mm2, echivalent AWG10. Carcasa masoara 95 x 140 x 33,5 mm, iar greutatea este de aproximativ 0,17 kg. Afisajul cu sapte segmente permite selectarea rapida a modului de functionare pentru iesirea de consum, inclusiv intervale de aprindere dupa apus si mod crepuscul pana la rasarit.

Echipamentul are protectie la polaritate inversa a bateriei sau a campului fotovoltaic, protectie la suprasarcina, scurtcircuit si supratemperatura. La o sarcina de 130%, iesirea este oprita dupa 60 de secunde, iar la 160% dupa 5 secunde; in caz de scurtcircuit oprirea este imediata. Gradul de protectie este IP20, racirea se face prin convectie naturala, iar domeniul de functionare este intre -20 grade C si +50 grade C la sarcina completa, cu umiditate maxima de 95% fara condens. Respecta standardele IEC 62109-1, EN 61000-6-1 si EN 61000-6-3.

Intrebari frecvente

Pentru ce tensiune de baterie este destinat regulatorul?

Este destinat sistemelor cu baterie de 48V.

Care este curentul nominal de incarcare?

Curentul nominal de incarcare este de 30A.

Care este tensiunea fotovoltaica maxima admisa?

Tensiunea maxima admisa la intrarea de la panourile fotovoltaice este de 100V.

Are iesire pentru consumatori?

Da. Iesirea de consum include deconectare la tensiune joasa, comanda manuala si moduri de control al iluminatului cu temporizator.

Cum se conecteaza corect la instalatie?

Bateria se conecteaza prima, apoi se conecteaza campul fotovoltaic. Montajul este vertical, pe perete, numai la interior.
