Descriere

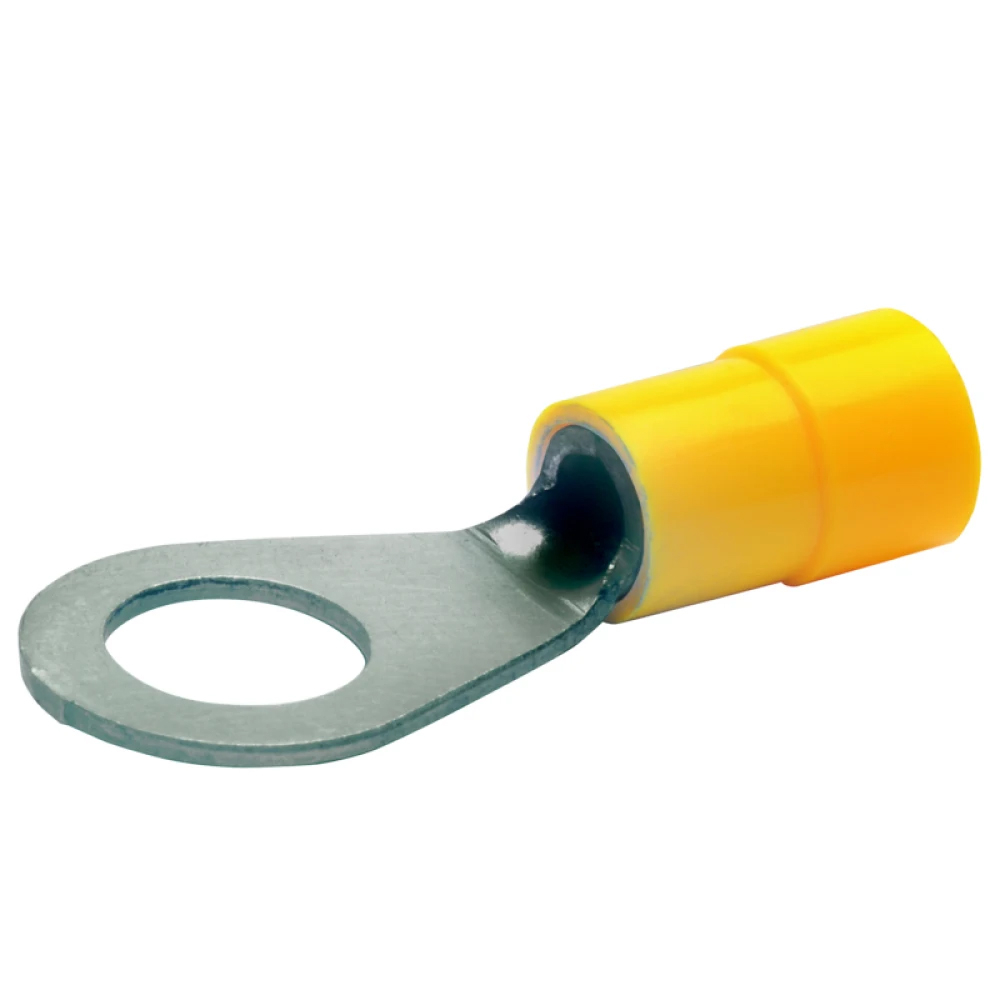

Papucul izolat tip inel este destinat realizarii conexiunilor electrice sigure si ordonate intre un conductor de cupru si un punct de fixare cu surub. Forma inchisa a inelului mentine terminalul pozitionat pe surub dupa slabirea piulitei, fiind potrivita pentru tablouri electrice, borne, bare de conexiuni, echipamente si instalatii de automatizare. Produsul este livrat in pachet de 100 bucati.

Terminalul este proiectat pentru conductori cu sectiunea de 4 pana la 6 mm2, respectiv AWG 12-10, si pentru montaj pe surub M8. Orificiul de prindere are diametrul de 8,4 mm. Corpul de contact este realizat din cupru electrolitic cositorit, iar izolatia galbena este din PA, fara halogeni. Terminalul are forma de inel, lungime totala de 32,5 mm, lungime a palmei de contact de 20 mm, curent maxim indicat de 25,5 A si temperatura maxima de functionare de 105 grade C. Este conform cu DIN 46237.

Montajul se realizeaza dupa dezizolarea conductorului la lungimea necesara si introducerea completa a acestuia in mansonul izolat cu intrare largita, care usureaza pozitionarea firului. Sertizarea trebuie efectuata cu o cleste de sertizat compatibil cu terminale preizolate pentru sectiunea conductorului utilizat. Dupa sertizare, inelul se fixeaza pe un bolt M8 si se strange conform cerintelor conexiunii electrice.

Pentru o conexiune fiabila, se recomanda utilizarea exclusiv cu conductori de cupru flexibili cu sectiunea corespunzatoare si verificarea vizuala a sertizarii inainte de punerea sub tensiune. Lucrarile se efectueaza numai cu circuitul scos de sub tensiune, de catre personal calificat. Nu utilizati terminalul daca izolatia, zona de sertizare sau inelul metalic prezinta deteriorari.

Intrebari frecvente

Pentru ce sectiune de cablu este potrivit acest papuc?

Este destinat conductorilor de cupru flexibili cu sectiunea cuprinsa intre 4 si 6 mm2, echivalent AWG 12-10.

Pe ce surub se monteaza terminalul?

Inelul este conceput pentru fixare pe surub M8 si are un orificiu cu diametrul de 8,4 mm.

Din ce materiale este realizat?

Corpul de contact este din cupru electrolitic cositorit, iar mansonul izolator galben este din PA fara halogeni.

Cum se monteaza corect?

Conductorul se dezizoleaza, se introduce complet in manson, apoi se sertizeaza cu o unealta compatibila pentru terminale preizolate si sectiunea cablului. Dupa sertizare, inelul se fixeaza pe boltul M8.

Care este temperatura maxima de utilizare?

Temperatura maxima de functionare indicata este de 105 grade C.
