Descriere

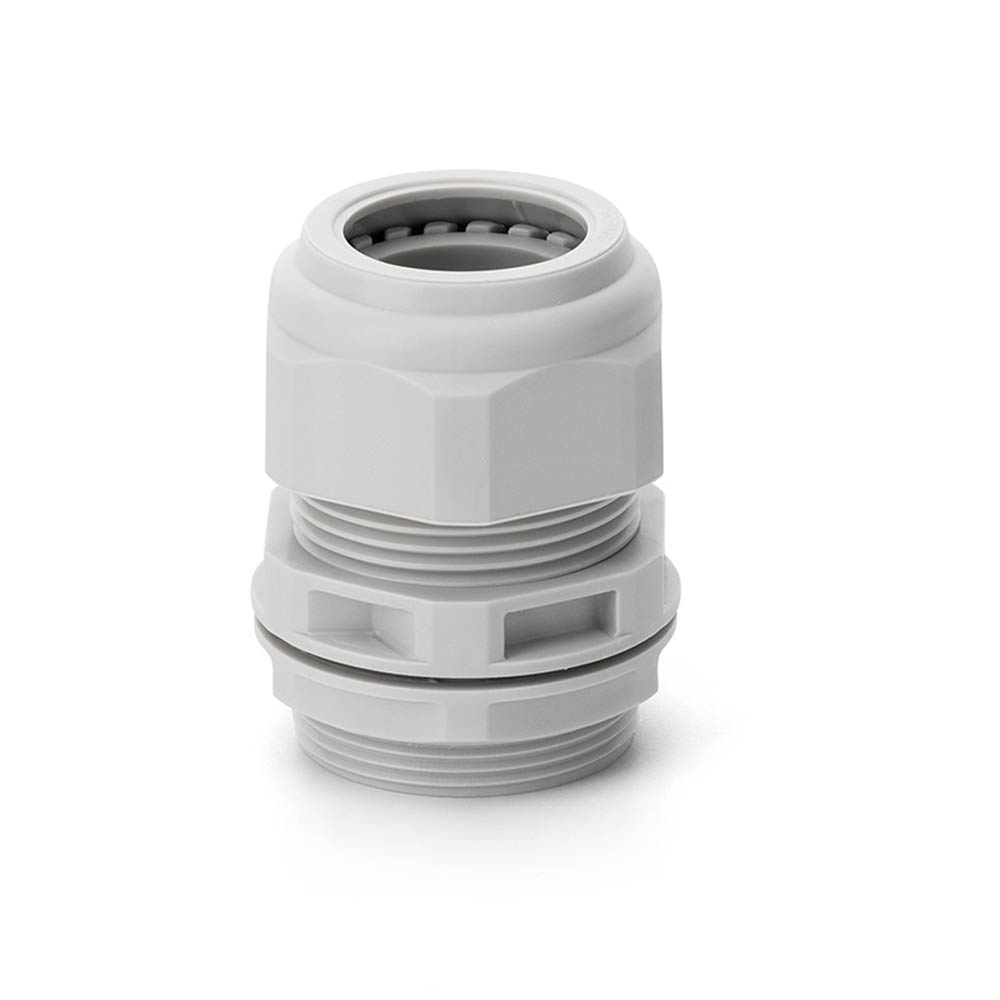

Presetupa PG13.5 este un accesoriu pentru introducerea si etansarea cablurilor in doze, cutii de conexiuni, tablouri si alte carcase electrice. Constructia din seria UNION, in varianta LIGHT, permite realizarea unei treceri ordonate a cablului si contribuie la mentinerea protectiei carcasei in zona de intrare. Produsul este prevazut cu piulita de fixare si are finisaj gri.

Presetupa are filet de tip PG, marimea PG13.5, fiind potrivita pentru cabluri cu diametrul exterior intre 7 si 12 mm. Gradul de protectie este IP66, iar corpul este realizat din material termoplastic. Pentru montaj este necesar un orificiu cu diametrul de 21 mm; lungimea filetului este de 12 mm, iar dimensiunea hexagonului pentru cheie este de 24 mm. Produsul este declarat conform standardului EN 62444 pentru presetupe destinate instalatiilor electrice.

Montajul se realizeaza prin introducerea presetupii in orificiul compatibil al carcasei si fixarea acesteia cu piulita inclusa. Cablul se trece prin elementul de etansare, apoi capacul de strangere se ajusteaza pana la fixarea ferma si uniforma pe manta cablului. Pentru o instalare corecta se respecta cuplul de strangere de 6 Nm pentru corpul presetupii si 5 Nm pentru elementul de etansare, folosind o cheie adecvata de 24 mm.

Protectia IP66 se obtine numai atunci cand presetupa este montata corect, intr-un orificiu corespunzator, iar diametrul cablului se incadreaza in domeniul admis de 7-12 mm. Produsul este destinat utilizarii la temperaturi de functionare intre -5 si 60 grade C. Instalarea trebuie efectuata cu alimentarea electrica intrerupta si de personal calificat, in conformitate cu cerintele aplicatiei si ale carcasei utilizate.

Intrebari frecvente

Pentru ce diametru de cablu este potrivita presetupa?

Este potrivita pentru cabluri cu diametrul exterior cuprins intre 7 si 12 mm.

Ce tip de filet are aceasta presetupa?

Produsul are filet de tip PG, marimea PG13.5.

Ce orificiu de montaj este necesar?

Pentru instalare este necesar un orificiu cu diametrul de 21 mm.

Este inclusa piulita de fixare?

Da, presetupa este prevazuta cu piulita de fixare pentru montaj in carcasa sau tablou.

Cand este mentinut gradul de protectie IP66?

Protectia IP66 este mentinuta daca presetupa este montata corect, cablul are diametrul compatibil de 7-12 mm, iar elementul de etansare este strans corespunzator.
