Descriere

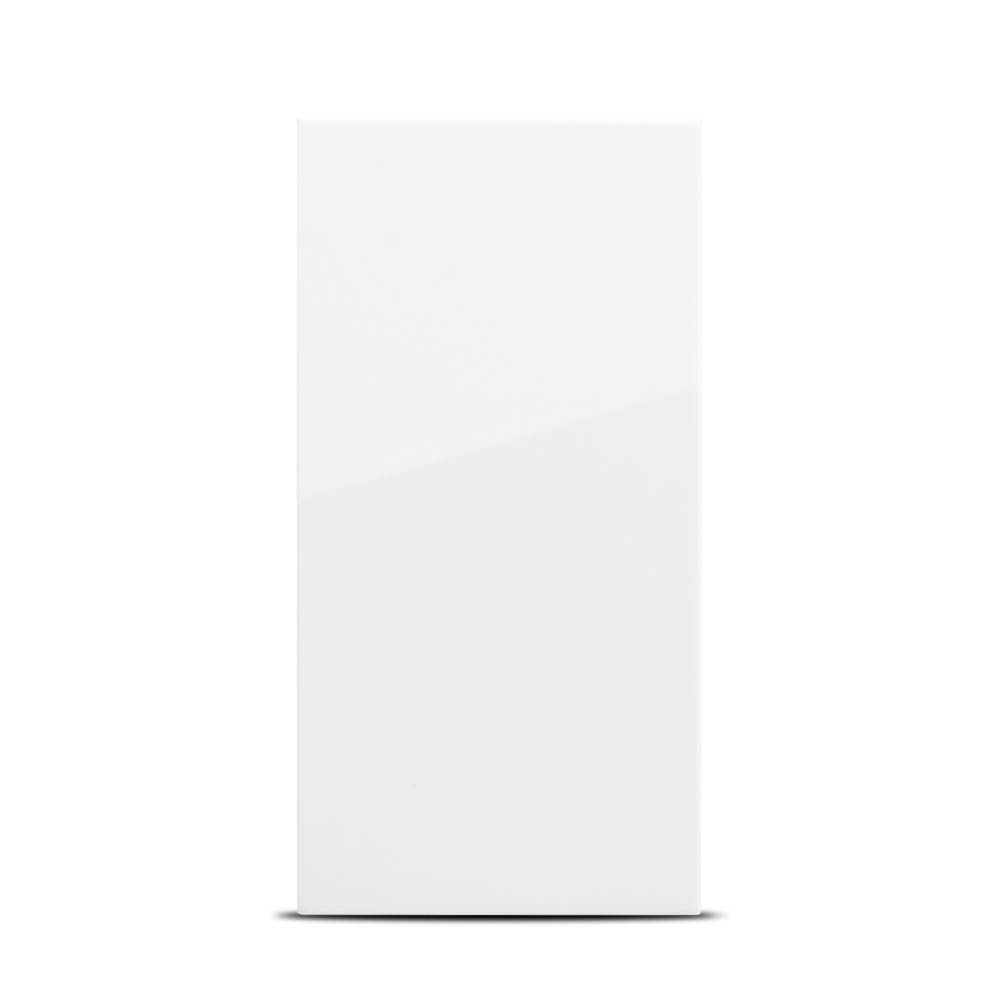

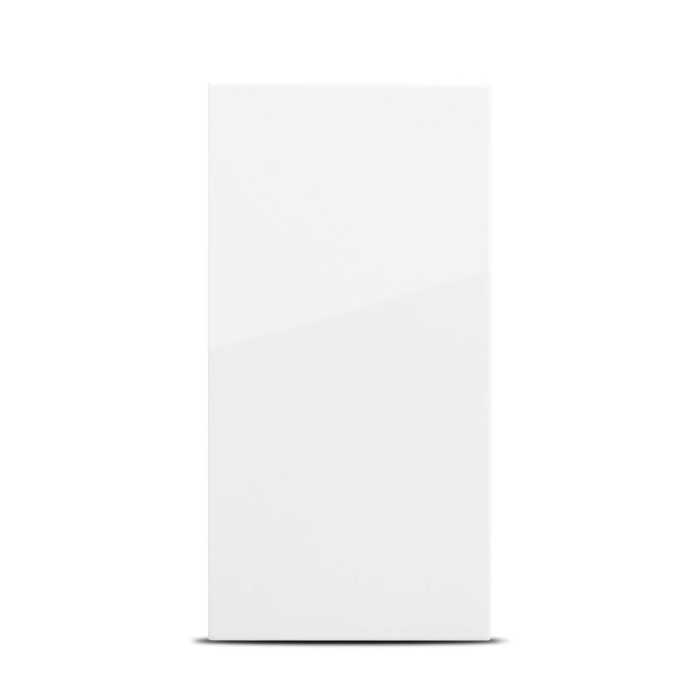

Acest intrerupator cap scara cu 1 modul este destinat comenzii unui circuit de iluminat din doua puncte, fiind potrivit pentru scari, holuri, coridoare, dormitoare sau zone de acces. Functionarea de tip 1 pol 2 cai permite utilizarea impreuna cu un al doilea intrerupator cap scara, pentru aprinderea si stingerea aceleiasi surse de lumina de la capete diferite ale traseului. Mecanismul are o clapeta, culoare alba RAL 9003 si finisaj lucios, fara marcaj si fara iluminare integrata.

Este un aparat electromecanic pentru retele de curent alternativ, cu tensiune operationala nominala de 250 V c.a. la 50/60 Hz si curent nominal de 10 AX. Durabilitatea electrica declarata este de 20.000 cicluri la cos phi 0,6, rezistenta de izolatie este mai mare de 5 MOhm la 500 V, iar rigiditatea dielectrica este de 2000 V. Distanta de deschidere a contactelor este mai mare de 3 mm. Mecanismul masoara 22,5 x 45 x 34,25 mm, iar adancimea de incastrare este de 21,15 mm.

Conectarea se realizeaza prin borne fara surub, compatibile cu conductori rigizi sau flexibili cu sectiunea de pana la 2,5 mm2. Bornele cu actionare rapida ajuta la realizarea unei conexiuni eficiente si permit eliberarea conductorului la nevoie. Mecanismul se fixeaza prin clipsare pe suportul compatibil si se completeaza cu rama de fixare si rama decorativa din aceeasi gama modulara. Este recomandata verificarea schemei de comanda cap scara si a compatibilitatii tuturor componentelor inainte de montaj.

Carcasa foloseste materiale termoplastice, inclusiv ABS stabilizat UV pentru clapeta, iar bornele sunt realizate din aliaj CuZn37. Produsul are grad de protectie IP4X si rezistenta la impact IK04, fiind destinat utilizarii la interior, in instalatii incastrate. Temperatura ambientala de functionare este intre -5 si +40 grade C, iar temperatura de depozitare intre -5 si +50 grade C. Respecta standardul EN 60669-1 si dispune de certificari AENOR, NF, VDE, EAC si CE. Instalarea trebuie efectuata numai cu circuitul scos de sub tensiune, de personal calificat.

Intrebari frecvente

La ce foloseste un intrerupator cap scara?

Permite comanda aceluiasi circuit de iluminat din doua puncte diferite. Este utilizat frecvent pe scari, in holuri lungi, coridoare sau dormitoare cu acces din doua zone.

Ce conductori pot fi conectati la borne?

Bornele fara surub accepta conductori rigizi si flexibili cu sectiunea de pana la 2,5 mm2.

Care sunt dimensiunile mecanismului?

Mecanismul are latimea de 22,5 mm, inaltimea de 45 mm, adancimea de 34,25 mm si adancimea de incastrare de 21,15 mm.

Este inclusa rama decorativa?

Mecanismul necesita completare cu suport de fixare si rama decorativa compatibile, care se aleg separat in functie de configuratia dorita.

Poate fi montat in exterior?

Nu. Gradul de protectie IP4X il recomanda pentru instalatii interioare, in doze incastrate si in conditii normale de utilizare.
