Descriere

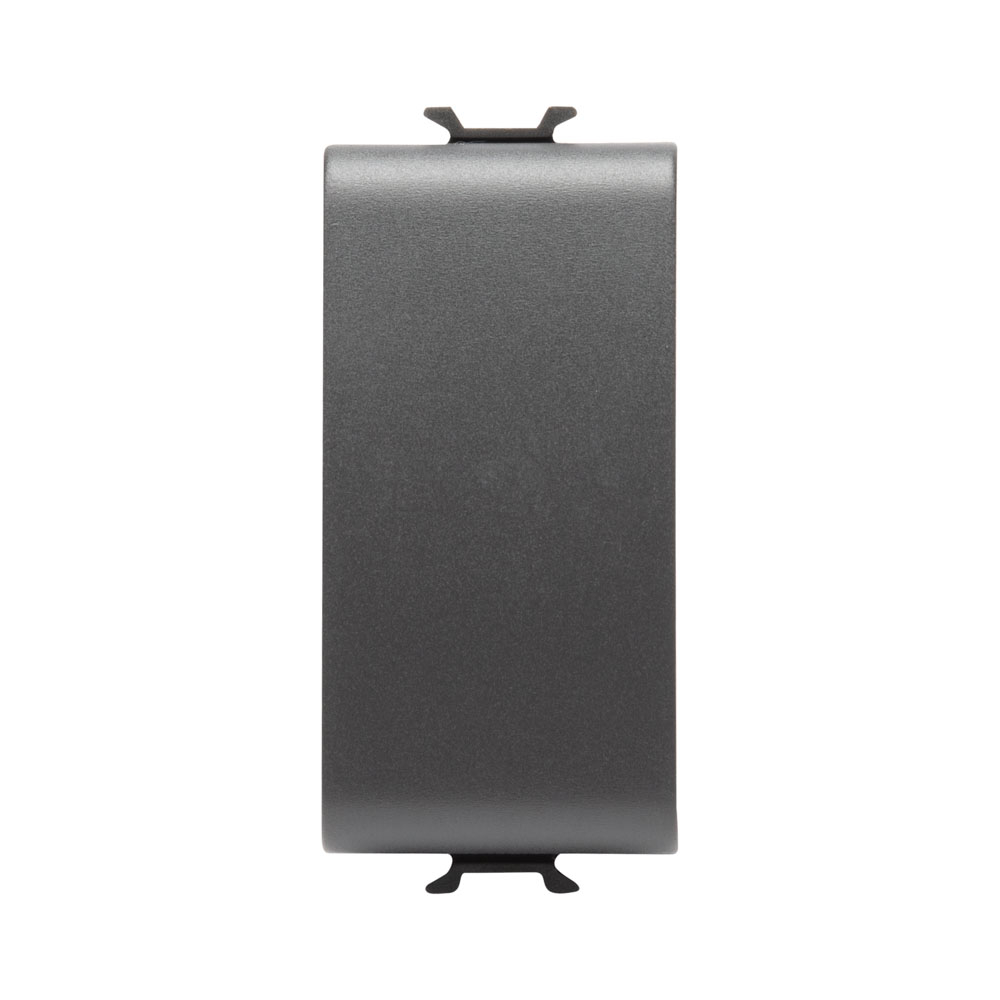

Acest intrerupator cap scara este un aparat de comanda modular destinat realizarii circuitelor de iluminat comandate din doua puncte. Este potrivit pentru scari, holuri, coridoare, dormitoare sau zone de acces, unde aceeasi sursa de lumina trebuie actionata de la doua pozitii diferite. Finisajul negru satinat il recomanda pentru instalatii rezidentiale si comerciale cu cerinte estetice moderne.

Aparatul are configuratie 1P, curent nominal 16AX si tensiune nominala de 250 V AC. Este realizat pentru sarcini de iluminat, inclusiv pentru lampi LED de 230 V cu putere nominala totala de pana la 200 W. Respecta standardul EN 60669-1, are rezistenta de izolatie mai mare de 5 MOhm si suporta tensiunea de incercare de 2000 V la 50 Hz timp de 1 minut. Rezistenta declarata la exploatare este de 40000 manevre la curent nominal, 250 V AC si cos phi 0,6.

Mecanismul ocupa 1 modul si este prevazut cu borne cu surub. Permite conectarea conductoarelor rigide cu sectiunea de la 0,5 la 2 x 2,5 mm2 si a conductoarelor flexibile cu sectiunea de la 0,75 la 2 x 4 mm2. Dimensiunile declarate sunt 44 x 22 x 29,8 mm. Se monteaza impreuna cu suporturi si rame decorative compatibile din aceeasi gama modulara, pentru realizarea unor configuratii adaptate numarului de functii necesare.

Carcasa este fabricata din tehnopolimer, cu rezistenta la termopresiune cu bila de 125 grade C si test la fir incandescent de 850 grade C. Bornele au o rezistenta la tractiunea conductorului mai mare de 50 N. Inainte de montaj, circuitul trebuie scos de sub tensiune, iar legaturile trebuie realizate conform schemei electrice si reglementarilor aplicabile. Instalarea, verificarea si punerea in functiune trebuie efectuate de personal calificat.

Intrebari frecvente

La ce se foloseste un intrerupator cap scara?

Se foloseste pentru comanda aceluiasi circuit de iluminat din doua puncte diferite, de exemplu la capetele unui hol, pe niveluri diferite ale unei scari sau la doua intrari ale unei incaperi.

Ce sarcina nominala are intrerupatorul?

Aparatul este cotat la 16AX, 250 V AC si poate fi utilizat pentru lampi LED de 230 V cu putere nominala totala de pana la 200 W.

Ce conductori pot fi conectati?

Bornele cu surub accepta conductori rigizi de la 0,5 la 2 x 2,5 mm2 si conductori flexibili de la 0,75 la 2 x 4 mm2.

Este inclusa rama decorativa?

Mecanismul se utilizeaza impreuna cu suporturi si rame decorative compatibile din aceeasi gama modulara. Ramele si suporturile se aleg separat in functie de configuratia finala a instalatiei.

Ce masuri de siguranta sunt necesare la instalare?

Circuitul trebuie deconectat de la alimentare inainte de interventie. Conectarea trebuie realizata conform schemei electrice, folosind conductori corespunzatori, iar montajul trebuie efectuat de personal calificat.
