Descriere

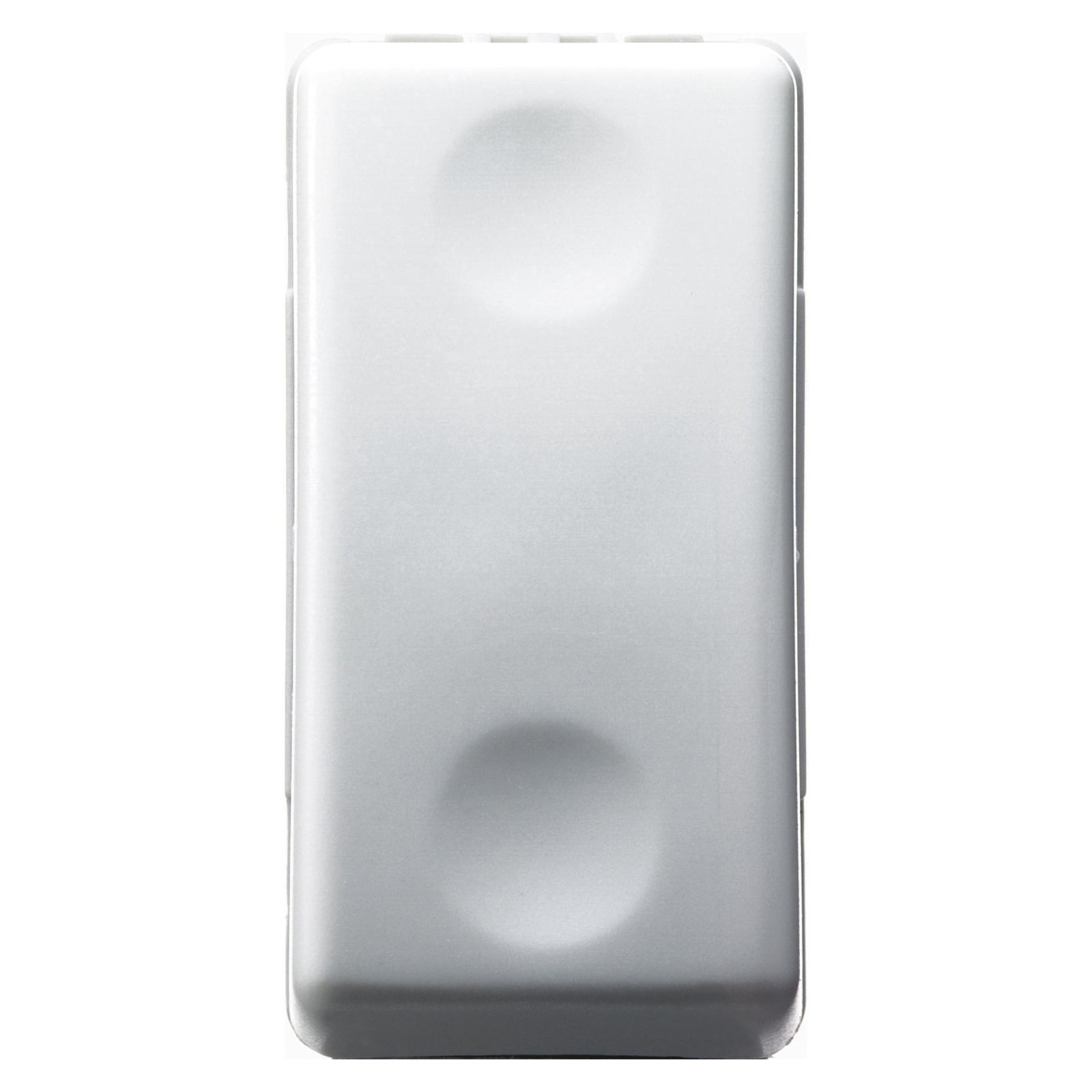

Butonul cu revenire este un aparat de comanda modular pentru actionari momentane. Contactul normal deschis se inchide numai pe durata apasarii tastei si revine automat in pozitia initiala dupa eliberare, fiind potrivit pentru comanda soneriilor, releelor de impuls, temporizatoarelor, contactorilor sau altor circuite de automatizare. Finisajul alb lucios si tasta neutra permit integrarea discreta in configuratii de aparataj pentru locuinte, birouri si spatii comerciale.

Aparatul are configuratie 1P NO, tensiune nominala de 250 V AC si curent nominal de 10 A. Ocupa 1 modul din sistemul modular compatibil si este realizat din tehnopolimer. Respecta standardul EN 60669-1, are rezistenta de izolatie mai mare de 5 MOhm si rezista la o tensiune de incercare de 2000 V la 50 Hz timp de 1 minut. Durata declarata pentru comutare este de 40000 actionari la curent nominal, 250 V AC si cos phi 0,6.

Conectarea se realizeaza prin borne cu surub. Bornele accepta conductori flexibili cu sectiunea intre 0,75 si 2x4 mm2 si conductori rigizi cu sectiunea intre 0,5 si 2x2,5 mm2. Mecanismul se monteaza in configuratii modulare impreuna cu suporturi si rame compatibile din aceeasi serie, pentru realizarea unor posturi simple sau combinate cu alte functii de comanda ori prize. Este adecvat pentru montaj incastrat in doze rectangulare sau patrate si poate fi utilizat si in solutii aparente, cu accesoriile corespunzatoare.

Pentru siguranta, alimentarea circuitului trebuie oprita si verificata inainte de cablare. Se recomanda montajul de catre personal calificat, respectand schema circuitului, sectiunile admise ale conductoarelor si protectiile electrice necesare instalatiei. Materialul are rezistenta la proba cu bila la 125 grade C, iar rezistenta la fir incandescent este de 850 grade C; produsul se utilizeaza in instalatii protejate, conform conditiilor de mediu si cerintelor aplicabile proiectului electric.

Intrebari frecvente

Ce inseamna buton cu revenire?

Este un aparat de comanda momentana: contactul se inchide numai cat timp tasta este apasata, apoi revine automat in pozitia initiala.

Pentru ce aplicatii poate fi utilizat?

Poate fi utilizat pentru sonerii, relee de impuls, temporizatoare, contactoare si alte circuite unde este necesar un impuls de comanda.

Ce tip de contact are?

Are un contact unipolar normal deschis, denumit 1P NO.

Ce conductori pot fi conectati?

Bornele cu surub accepta conductori rigizi intre 0,5 si 2x2,5 mm2 si conductori flexibili intre 0,75 si 2x4 mm2.

Cate module ocupa?

Mecanismul ocupa 1 modul in sistemul de aparataj compatibil.
