Descriere

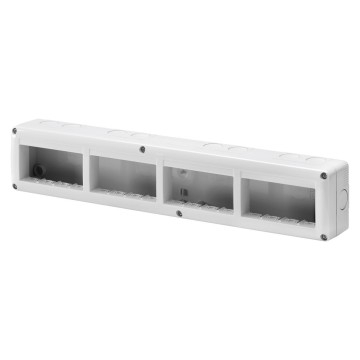

Doza aparenta este destinata realizarii instalatiilor electrice si de curenti slabi cu aparataj modular, in aplicatii rezidentiale, comerciale sau industriale. Constructia orizontala permite organizarea a pana la 16 module, in configuratie 4 x 4, fiind o solutie potrivita pentru montaj la suprafata atunci cand nu se doreste incastrarea in perete. Culoarea gri RAL 7035 permite integrarea discreta in spatii tehnice, ateliere, birouri sau zone de utilitate.

Carcasa are dimensiunile exterioare de 429 x 82 x 55 mm si este prevazuta pentru 16 module. Ofera grad de protectie IP40, clasa II de izolatie si rezistenta mecanica IK07. Materialul este fara halogeni, iar produsul este conform cu standardul EN 60670-1. Rezistenta la fir incandescent este de 650 grade C, iar rezistenta la termopresiune cu bila este de 70 grade C. Temperatura admisa pentru instalare este intre -25 si +60 grade C.

Montajul se realizeaza aparent, pe o suprafata stabila si plana, cu respectarea pozitiei orizontale a carcasei. Doza dispune de 18 orificii de intrare cu diametrul de 23 mm pe laterale si 4 orificii in partea inferioara; acestea sunt detasabile cu ajutorul unei unelte. Este livrata cu presetupa cu intrare rapida, adecvata pentru cabluri cu diametrul intre 4 si 14 mm si pentru tuburi cu diametrul de 16 sau 20 mm. Carcasa permite pregatirea pentru separarea in 2 compartimente.

Pentru o instalare corecta, conductoarele si aparatajul se aleg in functie de circuitul proiectat si de compatibilitatea modulara. Suruburile capacului sunt din otel rezistent la coroziune si se strang la un cuplu de 0,8 Nm. Gradul IP40 ofera protectie impotriva corpurilor solide, insa produsul trebuie utilizat numai in conditii compatibile cu acest nivel de protectie si montat de personal calificat, cu alimentarea electrica oprita.

Intrebari frecvente

Cate module poate gazdui aceasta doza aparenta?

Doza este proiectata pentru 16 module, in configuratie 4 x 4.

Care sunt dimensiunile exterioare?

Dimensiunile exterioare sunt 429 x 82 x 55 mm.

Ce grad de protectie are produsul?

Produsul are grad de protectie IP40, clasa II de izolatie si rezistenta mecanica IK07.

Cum se realizeaza intrarea cablurilor?

Carcasa are 18 orificii laterale si 4 orificii inferioare cu diametrul de 23 mm, detasabile cu ajutorul unei unelte. Include o presetupa cu intrare rapida pentru cabluri cu diametrul intre 4 si 14 mm si tuburi de 16 sau 20 mm.

Este potrivita pentru separarea circuitelor?

Da, carcasa permite pregatirea pentru separarea in 2 compartimente, cu utilizarea elementelor functionale adecvate.
