Descriere

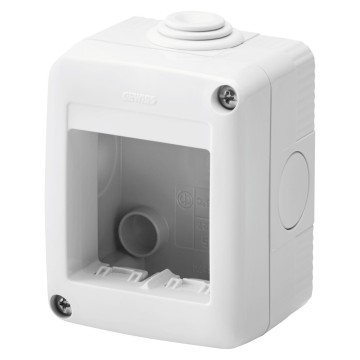

Doza aplicata pentru 2 module este o carcasa modulara destinata montajului aparent al aparatajului electric compatibil din gama SYSTEM. Face parte din gama 27 COMBI si permite realizarea unor puncte de comanda sau conectare protejate in instalatii rezidentiale, comerciale si industriale, acolo unde nu este necesara o carcasa etansa pentru exterior. Finisajul gri RAL 7035 ofera un aspect tehnic discret si usor de integrat in spatii utilitare sau instalatii aparente.

Carcasa are grad de protectie IP40, clasa II de izolatie si rezistenta la impact IK07. Dimensiunile exterioare sunt de 66 x 82 x 55 mm, iar produsul este fara halogeni. Este prevazuta cu 3 orificii decupabile cu diametrul de 23 mm pe laterale si un orificiu pe partea inferioara, detasabile cu ajutorul unei unelte. Capacul utilizeaza suruburi din otel rezistent la coroziune, cu cuplu de strangere recomandat de 0,8 Nm. Produsul respecta standardul EN 60670-1, are rezistenta la fir incandescent de 650 grade C si termopresiune cu bila la 70 grade C.

Montajul se realizeaza aparent, pe perete sau pe alta suprafata suport adecvata, dupa stabilirea traseului de cablu si alegerea intrarii necesare. Doza este livrata cu presetupa cu intrare rapida, potrivita pentru cabluri cu diametrul intre 4 si 14 mm si pentru tuburi cu diametrul de 16 sau 20 mm. Orificiile neutilizate trebuie pastrate intacte pentru mentinerea nivelului de protectie, iar conductoarele trebuie pozitionate astfel incat sa nu fie tensionate sau deteriorate la inchiderea capacului.

Produsul este destinat utilizarii la temperaturi de instalare intre -25 si +60 grade C. Gradul IP40 asigura protectie fata de corpuri solide, dar nu reprezinta protectie la apa; pentru medii umede, expuse direct intemperiilor sau spalarii este necesara alegerea unei carcase cu grad IP superior. Instalarea, conectarea aparatajului si orice interventie asupra circuitului trebuie efectuate numai cu alimentarea electrica intrerupta, de personal calificat si in conformitate cu normele aplicabile.

Intrebari frecvente

Pentru ce tip de montaj este potrivita aceasta doza?

Este destinata montajului aparent, pe perete sau pe alte suprafete suport adecvate, pentru instalarea aparatajului modular compatibil cu 2 module.

Poate fi utilizata in exterior?

Gradul de protectie IP40 nu asigura protectie la apa. Doza este potrivita pentru spatii interioare sau zone protejate; pentru exterior ori medii umede este necesara o carcasa cu protectie IP adecvata.

Ce cabluri sau tuburi pot fi introduse prin presetupa inclusa?

Presetupa cu intrare rapida inclusa este potrivita pentru cabluri cu diametrul intre 4 si 14 mm, precum si pentru tuburi cu diametrul de 16 sau 20 mm.

Care sunt dimensiunile exterioare ale dozei?

Dimensiunile exterioare sunt 66 x 82 x 55 mm, latime x inaltime x adancime.

Ce nivel de rezistenta mecanica are carcasa?

Carcasa are rezistenta mecanica IK07 si clasa II de izolatie.
