Descriere

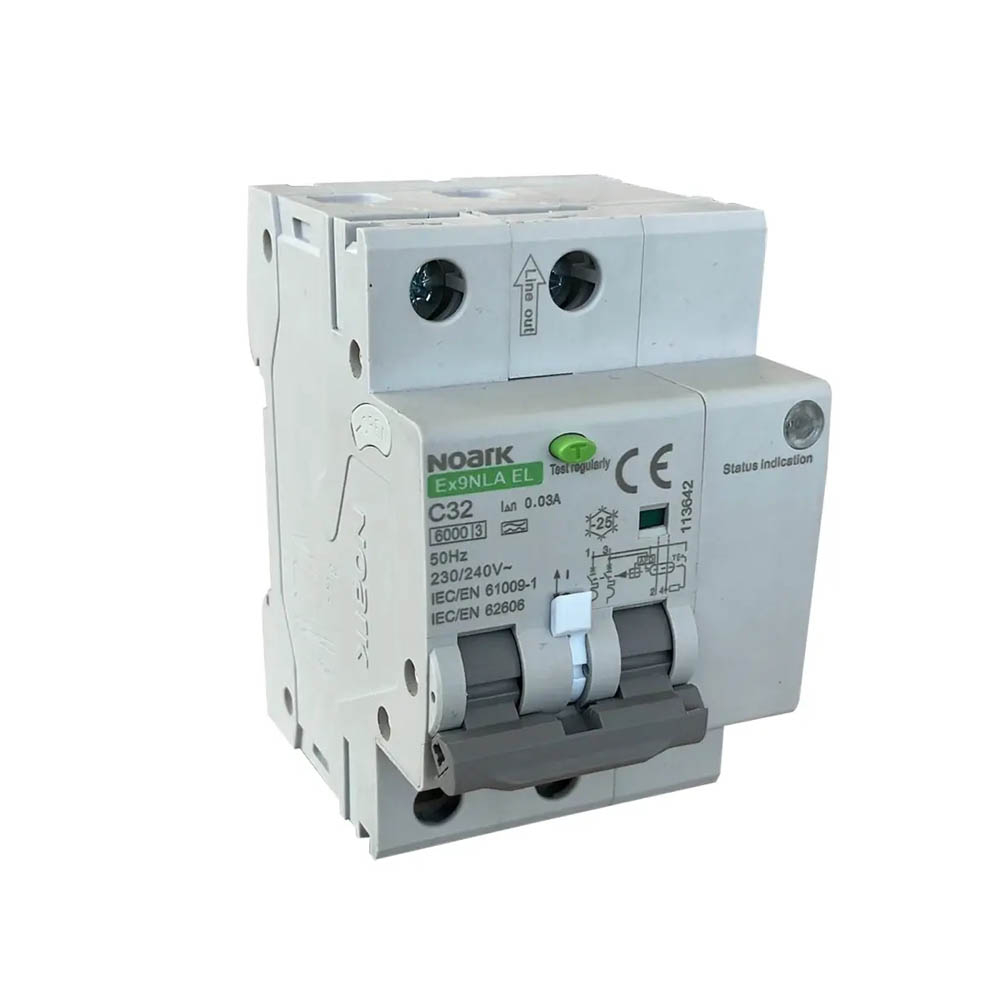

Acest aparat AFDD cu functie diferentiala integrata este conceput pentru protectia circuitelor electrice monofazate din aplicatii rezidentiale, comerciale si industriale. Detecteaza defectele de arc electric si completeaza protectia instalatiei prin functii integrate la suprasarcina, scurtcircuit si curenti reziduali. Principiul electronic de evaluare permite masurarea curentului rezidual, intr-o solutie compacta cu latime de 3 module.

Echipamentul are configuratie 1P+N, echivalenta cu 2 poli, tensiune nominala de 230V si frecventa de 50Hz. Curentul nominal este de 32A, caracteristica de declansare este curba C, iar curentul diferential rezidual nominal este de 30mA. Protectia diferentiala este de tip A, pentru detectarea curentilor reziduali alternativi si pulsatorii continuu. Capacitatea nominala de rupere la scurtcircuit conform EN 61009 este de 6kA, clasa de limitare a energiei este 3, iar pierderea de putere declarata este de 7,8W.

Aparatul ocupa 3 module in tabloul electric si are adancimea de incorporare de 78 mm. Este destinat integrarii in circuite de 230V, unde dimensionarea conductoarelor, alegerea curentului nominal si configurarea protectiilor din amonte trebuie realizate conform proiectului electric. Conductorul de nul este deconectat simultan cu polul activ, iar montajul si conectarea trebuie efectuate cu alimentarea intrerupta, de personal calificat.

Gradul de protectie este IP20, fiind destinat montajului in interiorul unui tablou electric cu protectie adecvata impotriva atingerii accidentale si a influentelor de mediu. Aparatul se incadreaza in categoria de supratensiune III si gradul de poluare 2. Se recomanda verificarea periodica prin functia de test: la fiecare 6 luni in conditii normale de exploatare sau lunar in conditii dificile, cu respectarea cerintelor locale aplicabile.

Intrebari frecvente

Ce tipuri de protectie sunt integrate in acest aparat AFDD?

Integreaza detectia defectelor de arc electric, protectia la suprasarcina, protectia la scurtcircuit si protectia diferentiala la curenti reziduali de 30mA, tip A.

Pentru ce fel de circuit este potrivit?

Este destinat circuitelor monofazate de 230V, cu curent nominal de pana la 32A. Caracteristica C il recomanda pentru circuite unde pot aparea curenti de pornire moderati, dimensionarea finala fiind stabilita prin proiectul electric.

Cate module ocupa in tablou?

Aparatul are latimea de 3 module si adancimea de incorporare de 78 mm.

Cat de des trebuie testat aparatul?

Se recomanda testarea periodica la fiecare 6 luni in conditii normale de mediu si lunar in conditii dificile. Respecta intotdeauna cerintele locale aplicabile instalatiei.

Poate fi montat de utilizator?

Montajul, conectarea si verificarea trebuie realizate numai de un electrician calificat, cu alimentarea intrerupta si cu respectarea schemei electrice si a reglementarilor aplicabile.
