Descriere

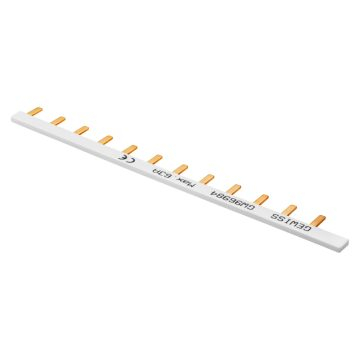

Bara colectoare tip pin este un accesoriu pentru distributia alimentarii intre aparate modulare din tablouri electrice. Configuratia unipolara permite realizarea unei alimentari comune, ordonate si compacte pentru circuite sau echipamente compatibile, reducand numarul de conductoare necesare intre module si facilitand organizarea tabloului.

Produsul are tip constructiv 1P, curent nominal de 63 A si lungime corespunzatoare pentru 12 module. Este parte dintr-o gama de accesorii modulare destinate aplicatiilor de protectie, comanda, masurare si semnalizare in instalatii electrice de joasa tensiune. Varianta de 12 module este livrata cu capace de capat.

Montajul se realizeaza in tablouri electrice echipate cu aparataj modular compatibil, prin introducerea pinilor in bornele de alimentare ale modulelor. Bara poate fi utilizata si impreuna cu intrerupatoare separatoare modulare prevazute cu maneta rosie, atunci cand configuratia bornelor echipamentelor permite conectarea acestui tip de bara. Inainte de instalare se verifica numarul de module, alinierea aparatelor si capacitatea bornelor de a accepta conexiunea tip pin.

Pentru siguranta, instalarea, dimensionarea protectiilor si strangerea conexiunilor trebuie efectuate de personal calificat, cu alimentarea tabloului intrerupta. Curentul de 63 A reprezinta valoarea nominala a barei; instalatia trebuie proiectata astfel incat conductoarele, aparatajul, protectiile si conditiile de exploatare sa fie corect dimensionate. Versiunile 1P nu sunt compatibile cu capacele de capat destinate unui alt tip de bara unipolara.

Intrebari frecvente

Pentru ce se foloseste o bara tip pin unipolara?

Se foloseste pentru distribuirea alimentarii intre aparate modulare compatibile dintr-un tablou electric, cu o conexiune mai ordonata fata de legaturile realizate separat cu conductoare.

Care este curentul nominal al barei?

Curentul nominal este de 63 A.

Pentru cate module este prevazuta bara?

Bara are lungime pentru 12 module.

Sunt incluse capacele de capat?

Da, varianta pentru 12 module este livrata cu capace de capat.

Poate fi montata de orice utilizator?

Se recomanda montajul exclusiv de catre personal calificat, dupa oprirea alimentarii si verificarea compatibilitatii cu aparatajul modular din tablou.
