Descriere

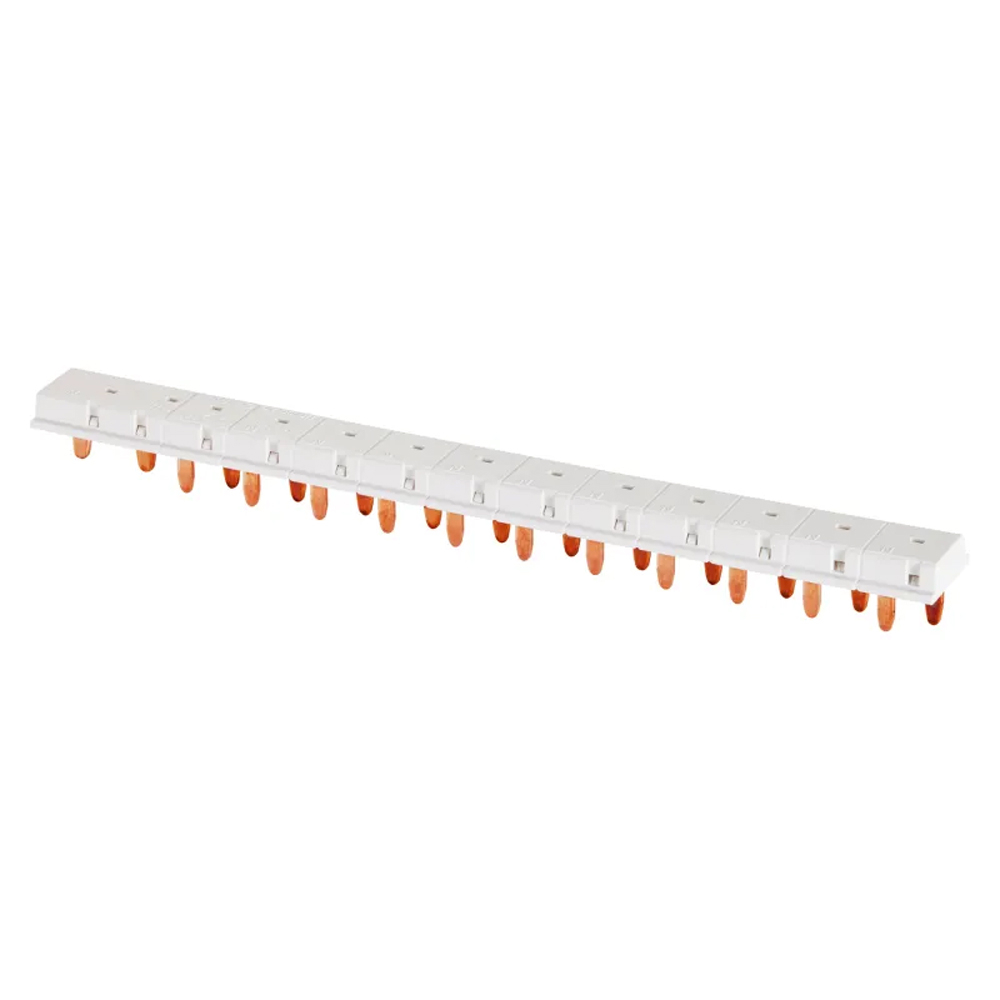

Bara tip pin monobloc cu 2 poli este un accesoriu modular pentru realizarea unei distributii ordonate a alimentarii intre aparatele de protectie din tabloul electric. Este indicata pentru tablouri de uz rezidential, unde simplifica interconectarea aparatelor modulare compatibile si reduce numarul conexiunilor realizate cu conductoare individuale.

Produsul are curent nominal de 63 A si lungime de 13 module. Configuratia este prevazuta pentru conectarea unui aparat principal din gama IDP/MDC/MT 2P si pentru alimentarea a 11 aparate de plecare MTC 1P+N sau 2P compatibile. Bara are constructie monobloc 2P, pentru distributia simultana pe doi poli, si este disponibila in culoare alba.

Montajul se realizeaza in tabloul electric, prin pozitionarea barei pe bornele aparatelor modulare compatibile, conform configuratiei tabloului si instructiunilor echipamentelor utilizate. Daca bara este scurtata la dimensiunea necesara, se foloseste dopul de inchidere inclus pentru protejarea capatului taiat. In pachet sunt prevazute si capace de surub plumbabile, cu indicator adeziv pentru prezenta tensiunii.

Selectarea barei trebuie facuta numai dupa verificarea compatibilitatii dintre aparatul principal, intreruptoarele de plecare si configuratia de poli a tabloului. Instalarea, taierea la lungime si conexiunile electrice trebuie efectuate cu alimentarea oprita, de personal calificat, respectand curentul nominal de 63 A, instructiunile de montaj si normele aplicabile instalatiilor electrice.

Intrebari frecvente

Pentru ce se utilizeaza bara tip pin monobloc 2P?

Se utilizeaza pentru distributia alimentarii intre un aparat principal cu 2 poli si aparate modulare de plecare compatibile dintr-un tablou electric rezidential.

Care este curentul nominal al barei?

Curentul nominal este de 63 A.

Cate module are bara?

Bara are o lungime de 13 module si poate alimenta 11 aparate de plecare 1P+N sau 2P compatibile, dupa aparatul principal.

Ce accesorii sunt incluse?

Sunt prevazute un dop de inchidere, utilizat numai daca bara este taiata, si capace de surub plumbabile cu indicator adeziv pentru prezenta tensiunii.

Poate fi scurtata bara la dimensiunea necesara?

Da, bara poate fi taiata pentru adaptare la configuratia tabloului. Dupa taiere trebuie utilizat dopul de inchidere inclus.
