Descriere

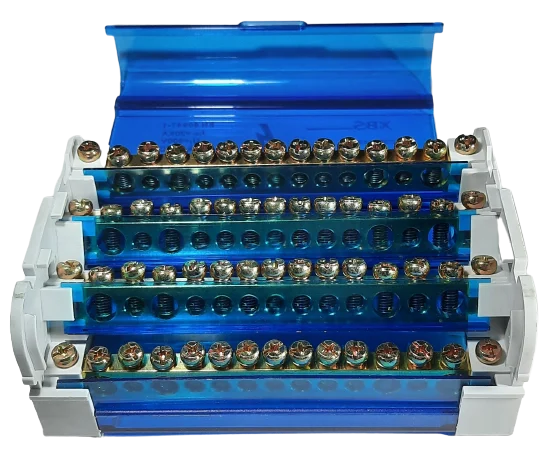

Blocul de distributie 4P este destinat repartizarii organizate a alimentarii in tablouri electrice rezidentiale, comerciale sau industriale. Constructia cu patru poli si sapte conexiuni ajuta la gruparea circuitelor si la realizarea unui cablaj mai ordonat, usor de verificat si de intretinut. Este o solutie potrivita pentru aplicatii de distributie in tablouri modulare, panouri de comanda si echipamente electrice cu mai multe plecari.

Produsul are 4 poli, 7 conexiuni si curent nominal de 125A. Dimensiunile declarate sunt 109 x 50 x 85 mm. Configuratia de conectare indicata este 1 x 16 mm2, 1 x 25 mm2 si 5 x 6 mm2. Blocul este compatibil cu conductoare din cupru sau aluminiu si este realizat pentru montaj pe sina DIN. Este indicata conformitatea cu standardul IEC EN 60947 5 1.

Montajul se realizeaza in interiorul unui tablou electric, prin fixare pe sina DIN. Conductoarele se introduc in bornele corespunzatoare sectiunii lor, iar strangerea trebuie efectuata corect, cu respectarea instructiunilor de instalare si a cuplului recomandat de producator. Pentru o distributie clara, se recomanda marcarea circuitelor si verificarea pozitiei fiecarui conductor inainte de punerea sub tensiune.

Blocul de distributie trebuie selectat in functie de curentul proiectat al instalatiei, sectiunea conductoarelor si configuratia tabloului. Acesta nu inlocuieste aparatele de protectie la suprasarcina, scurtcircuit sau curent diferential, care se aleg separat pentru fiecare circuit. Instalarea, verificarea conexiunilor si interventiile ulterioare trebuie realizate numai cu alimentarea oprita, de personal calificat.

Intrebari frecvente

Cate conexiuni are blocul de distributie?

Blocul de distributie are 7 conexiuni si este construit cu 4 poli pentru repartizarea organizata a alimentarii in tablouri electrice.

Care este curentul nominal al produsului?

Curentul nominal declarat este de 125A.

Se poate monta pe sina DIN?

Da, produsul este conceput pentru montaj pe sina DIN in interiorul tablourilor electrice.

Ce sectiuni de conductoare pot fi conectate?

Configuratia de conectare declarata este 1 x 16 mm2, 1 x 25 mm2 si 5 x 6 mm2. Sunt acceptate conductoare din cupru sau aluminiu.

Blocul de distributie asigura protectia circuitelor?

Nu. Rolul sau este repartizarea conexiunilor electrice. Protectia la suprasarcina, scurtcircuit si curent diferential se realizeaza cu aparate de protectie alese separat.
