Descriere

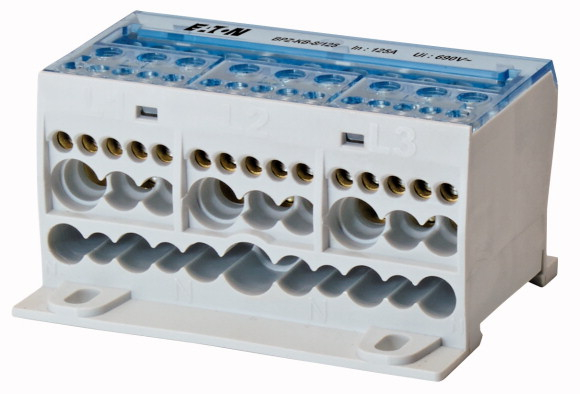

Blocul de distributie tetrapolar este destinat realizarii unei distributii ordonate a conductoarelor in tablouri electrice de joasa tensiune. Configuratia cu 4 poli permite gruparea conexiunilor pentru circuite trifazate cu nul sau pentru alte aplicatii care necesita distributie pe patru cai separate. Este o solutie potrivita pentru tablouri rezidentiale extinse, comerciale si industriale, unde sunt necesare conexiuni accesibile si clar organizate.

Echipamentul are curent nominal de 125 A, 4 poli si 18 puncte de conectare pentru fiecare pol. Accepta conductori rigizi sau multifilari cu sectiuni de 1,5-35 mm2, precum si conductori flexibili prevazuti cu ferule, in acelasi interval de sectiune. Tensiunea maxima de utilizare este de 1000 V AC sau 1500 V DC. Dimensiunile sunt de 98 mm latime, 74,5 mm inaltime si 49 mm adancime, iar masa este de aproximativ 0,32 kg. Produsul este conform RoHS si certificat conform IEC 60947-7-1.

Montajul se poate realiza prin fixare pe sina DIN sau direct pe placa de montaj, in functie de configuratia tabloului. Conductoarele se introduc in bornele disponibile pentru fiecare pol si se fixeaza conform cuplului de strangere indicat in documentatia de instalare. Dispunerea compacta ajuta la realizarea unui cablaj curat si la separarea logica a traseelor electrice in interiorul tabloului.

Instalarea, verificarea conexiunilor si punerea sub tensiune trebuie efectuate numai de personal calificat, cu alimentarea complet intrerupta. Sectiunea conductorilor, protectiile din amonte si curentul de sarcina trebuie alese in functie de proiectul instalatiei, fara depasirea valorilor nominale ale blocului. Dupa montaj, se recomanda verificarea strangerii bornelor si mentinerea unor conditii de utilizare corespunzatoare pentru tabloul electric.

Intrebari frecvente

Pentru ce se utilizeaza un bloc de distributie tetrapolar?

Se utilizeaza pentru distribuirea organizata a conductoarelor in tablouri electrice, in special in aplicatii trifazate care necesita patru poli separati.

Cati poli si cate puncte de conectare are produsul?

Are 4 poli si cate 18 puncte de conectare pentru fiecare pol.

Ce sectiuni de conductor pot fi conectate?

Sunt acceptati conductori rigizi sau multifilari cu sectiuni intre 1,5 si 35 mm2, precum si conductori flexibili cu ferule in acelasi interval.

Cum se monteaza blocul de distributie?

Poate fi fixat pe sina DIN sau pe placa de montaj, in functie de constructia tabloului electric.

Care este curentul nominal?

Curentul nominal al blocului de distributie este de 125 A.
