Descriere

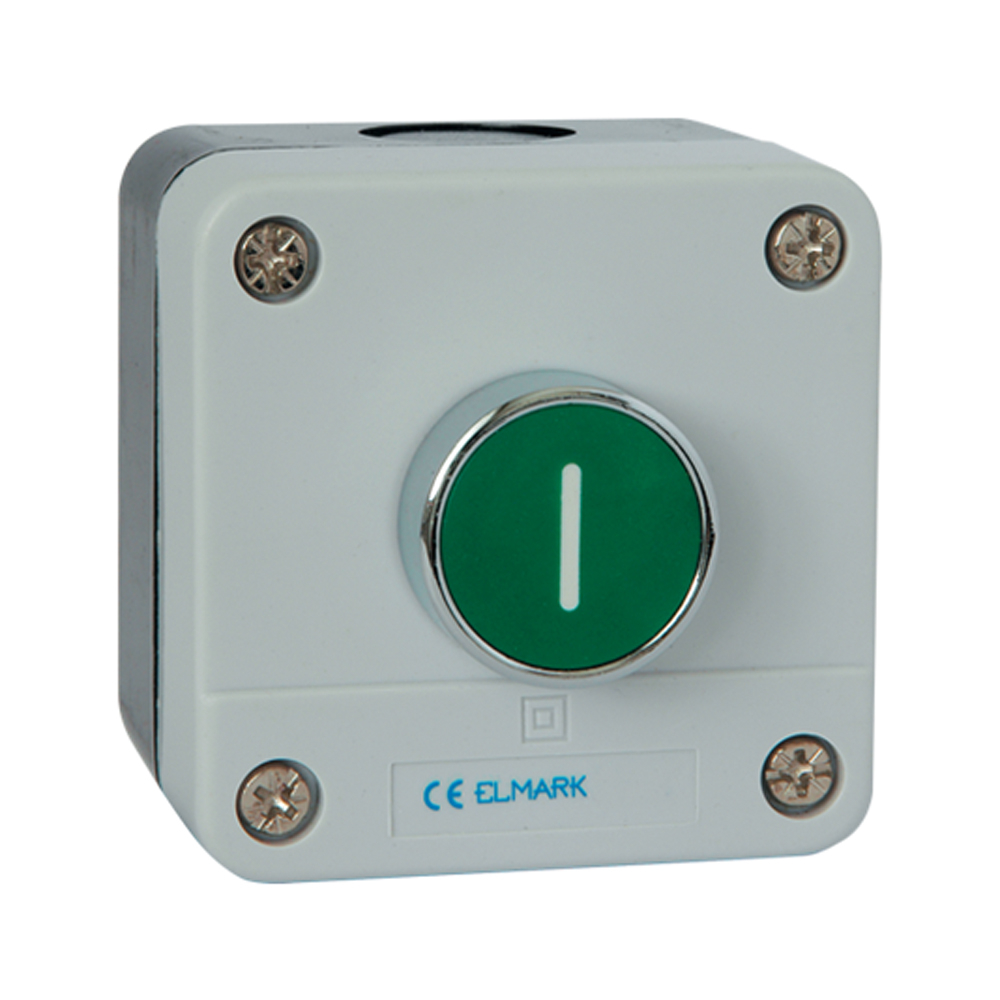

Butonul cu revenire este destinat transmiterii unei comenzi momentane in circuite de automatizare, control si semnalizare. Actionarea apasa contactul, iar mecanismul cu arc readuce butonul automat in pozitia initiala dupa eliberare. Culoarea verde permite identificarea rapida a unei comenzi de pornire, validare sau actionare, in functie de schema electrica a instalatiei.

Echipamentul este prevazut cu un singur contact normal deschis, 1NO, si un singur buton verde. Carcasa are grad de protectie IP65, iar dimensiunile totale sunt de 68 x 68 x 50 mm. Datele electrice confirmate includ tensiune de izolatie de 660 V la 50/60 Hz, rezistenta la impuls de tensiune de 6000 V si curent nominal de 6 A la 230 V AC, respectiv 0,3 A la 230 V DC. Durata de viata mecanica este de pana la 1 x 10^6 cicluri de comutare.

Montajul se realizeaza pe o suprafata plana, metalica sau din plastic. Conectarea se efectueaza cu conductoare cu sectiuni intre 0,5 si 2,5 mm2, iar cuplul indicat pentru strangerea conexiunilor este de 0,15 Nm. Pentru o integrare corecta in instalatie, bornele trebuie cablate conform schemei circuitului de comanda si tipului de sarcina controlate.

Pentru protectie la scurtcircuit, producatorul indica utilizarea unei protectii externe de 10 A tip gG. Butonul este proiectat pentru functionare la temperaturi intre -20 si 70 grade C si la umiditate relativa de 35-85%. Gradul IP65 contribuie la protectia impotriva prafului si jeturilor de apa, insa instalarea, cablarea si verificarea circuitului trebuie realizate cu alimentarea oprita, de personal calificat si in conformitate cu normele electrice aplicabile.

Intrebari frecvente

Ce inseamna contact 1NO?

1NO inseamna un contact normal deschis. In repaus circuitul este deschis, iar la apasarea butonului contactul se inchide temporar.

Butonul ramane apasat dupa actionare?

Nu. Este un buton cu revenire automata, astfel ca revine in pozitia initiala dupa eliberare.

Poate fi utilizat in spatii cu praf sau umezeala?

Da, carcasa are grad de protectie IP65, oferind protectie fata de patrunderea prafului si a jeturilor de apa. Instalarea trebuie realizata corect pentru mentinerea protectiei.

Ce conductoare pot fi conectate?

Sunt indicate conductoare cu sectiuni intre 0,5 si 2,5 mm2, cu strangerea bornelor la un cuplu de 0,15 Nm.

Este necesara protectie la scurtcircuit?

Da. Se recomanda protectie externa cu siguranta fuzibila de 10 A, caracteristica gG, conform indicatiilor tehnice ale producatorului.
