Descriere

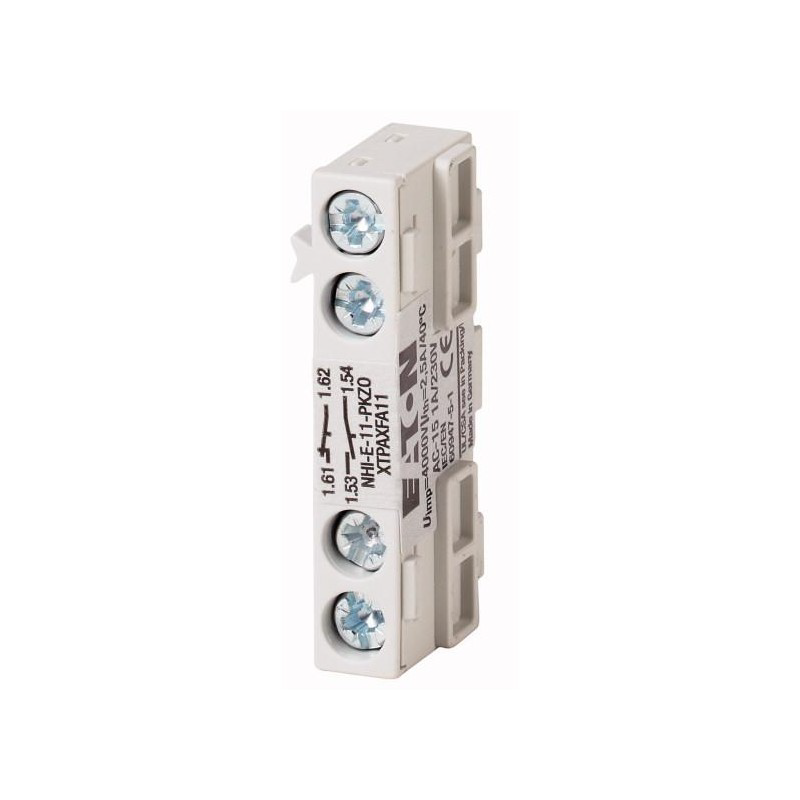

Contactul auxiliar frontal este un accesoriu pentru extinderea functiilor de semnalizare, comanda si interblocare ale intrerupatoarelor de protectie motor. Dispune de un contact normal deschis si un contact normal inchis, permitand transmiterea starii aparatului catre lampi de semnalizare, relee, intrari PLC sau circuite de automatizare. Este destinat aplicatiilor din tablouri electrice, panouri de comanda pentru motoare si instalatii industriale de joasa tensiune.

Constructia este prevazuta pentru montaj frontal, iar conectarea se realizeaza prin borne cu surub. Dimensiunile produsului sunt de 12 x 35 x 45 mm, iar masa este de aproximativ 0,016 kg. Curentul operational nominal este de 1 A in categoria AC-15 la 220-240 V AC si de 2 A in categoria DC-13 la 24 V DC. Tensiunea operationala maxima este de 440 V AC sau 250 V DC, iar tensiunea nominala de tinere la impuls este de 4000 V AC. Incadrarea este in categoria de supratensiune III si gradul de poluare 3.

Accesoriul se fixeaza frontal pe aparatul de protectie compatibil, fara a mari latimea ansamblului de protectie motor. Conductoarele se conecteaza la bornele cu surub, care accepta conductori rigizi sau flexibili cu papuc terminal in intervalul 0,75-1,5 mm2. Inainte de cablare, se recomanda verificarea schemei de borne, deoarece marcajul terminalelor pentru un contact montat frontal poate fi diferit fata de cel al unei variante cu montaj lateral.

Produsul este conform cu cerintele IEC EN 60947-4-1 si are marcaj CE, precum si aprobari UL si CSA. Domeniul de temperatura ambientala de utilizare este intre -25 grade C si 55 grade C. Protectia la scurtcircuit a contactelor auxiliare trebuie realizata cu siguranta fuzibila gG sau gL de maximum 10 A, conform configuratiei circuitului. Montajul, dimensionarea conductoarelor si verificarea incalzirii in tablou trebuie efectuate de personal calificat, cu instalatia scoasa de sub tensiune.

Intrebari frecvente

Ce tipuri de contacte are acest accesoriu?

Are un contact normal deschis 1NO si un contact normal inchis 1NC, utilizabile pentru semnalizare, comanda sau interblocare.

Cum se monteaza contactul auxiliar?

Se monteaza frontal pe un intrerupator de protectie motor compatibil si se conecteaza prin borne cu surub.

Care este curentul operational al contactelor auxiliare?

Curentul operational este de 1 A la AC-15, 220-240 V AC, respectiv 2 A la DC-13, 24 V DC.

Ce sectiune de conductor poate fi conectata?

Bornele accepta conductori rigizi sau flexibili cu papuc terminal, cu sectiunea intre 0,75 si 1,5 mm2.

Poate fi utilizat in tablouri industriale?

Da. Este destinat aplicatiilor de protectie motor, comanda si semnalizare din tablouri electrice si instalatii de automatizare, in intervalul de temperatura ambientala -25 grade C pana la 55 grade C.
