Descriere

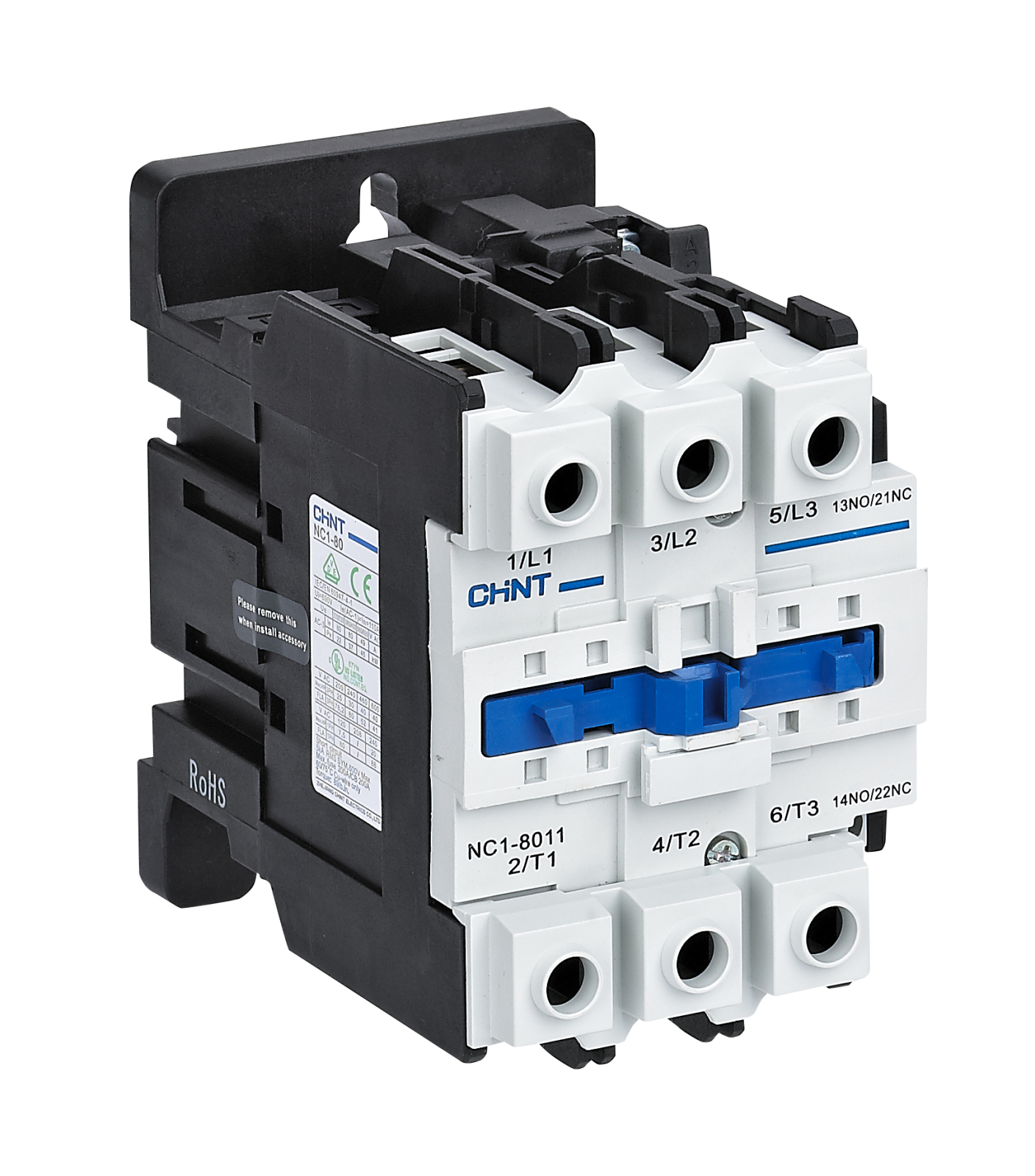

Acest contactor industrial tripolar este destinat conectarii si deconectarii repetate, de la distanta, a circuitelor de curent alternativ. Este o alegere potrivita pentru tablouri de automatizare, pornirea si comanda motoarelor trifazate, instalatii HVAC, pompe, ventilatoare, sisteme de iluminat si distributie de putere in aplicatii comerciale sau industriale. Cele trei contacte principale normal deschise permit comanda unei sarcini trifazate, iar contactele auxiliare integrate 1NO+1NC pot fi utilizate pentru semnalizare, autoretinere sau interblocari de comanda.

Aparatul are curent operational nominal de 80A in categoria de utilizare AC-3 la 400V AC si curent conventional termic de 110A in AC-1. Tensiunea operationala nominala este de pana la 690V AC, tensiunea de izolatie nominala este 690V AC, iar tensiunea nominala de tinere la impuls este 6kV. Pentru comanda, contactorul foloseste o bobina de 230V AC, disponibila pentru retele de 50/60Hz. In AC-3, poate comanda motoare trifazate cu puterea de pana la 22kW la 230V AC, 37kW la 400V AC si 45kW la 690V AC. Este conform cu IEC/EN 60947-4-1 si este proiectat pentru categoriile de utilizare AC-3 si AC-4.

Conectarea se realizeaza in tabloul electric prin bornele circuitului principal si bornele bobinei de comanda. Pentru circuitul de putere, producatorul indica utilizarea conductorilor de cupru cu sectiuni intre 10 si 35 mm2 pentru o conexiune pe borna, respectiv intre 6 si 16 mm2 pentru doua conexiuni pe borna, in functie de tipul conductorului. Bornele principale folosesc suruburi M10, cu cuplu de strangere indicat intre 6 si 10 Nm. Dimensiunile maxime ale variantei cu 3 contacte principale si auxiliare 1NO+1NC sunt de aproximativ 87 x 129 x 129 mm.

Pentru protectia motorului, contactorul poate fi asociat cu un releu termic de suprasarcina compatibil, ales dupa curentul nominal al consumatorului, precum si cu protectii la scurtcircuit dimensionate conform proiectului. Gradul de protectie al aparatului este IP10, de aceea se monteaza intr-un tablou sau intr-o carcasa care previne atingerea partilor active. Instalarea, cablarea si verificarea cuplurilor de strangere trebuie realizate numai cu alimentarea intrerupta, de catre personal calificat, cu respectarea schemei electrice si a normativelor aplicabile.

Intrebari frecvente

Pentru ce tip de aplicatii este recomandat acest contactor de 80A?

Este recomandat pentru comanda la distanta a motoarelor trifazate, pompelor, ventilatoarelor, echipamentelor HVAC, iluminatului si altor circuite AC din tablouri electrice comerciale sau industriale.

Ce contacte are acest contactor?

Are 3 contacte principale normal deschise pentru circuitul trifazat si contacte auxiliare integrate in configuratia 1NO+1NC, utile pentru autoretinere, semnalizare sau interblocari.

Ce tensiune este necesara pentru bobina de comanda?

Bobina de comanda functioneaza la 230V AC si este destinata utilizarii la 50/60Hz.

Ce putere de motor poate controla la 400V AC?

In categoria de utilizare AC-3, poate comanda motoare trifazate de pana la 37kW la 400V AC. Dimensionarea finala trebuie realizata in functie de sarcina, regimul de lucru si schema de protectie.

Este necesar un releu termic de protectie?

Pentru protectia motoarelor impotriva suprasarcinii se recomanda asocierea cu un releu termic compatibil, reglat la curentul nominal al motorului. Contactorul nu inlocuieste protectia la suprasarcina sau la scurtcircuit.
