Descriere

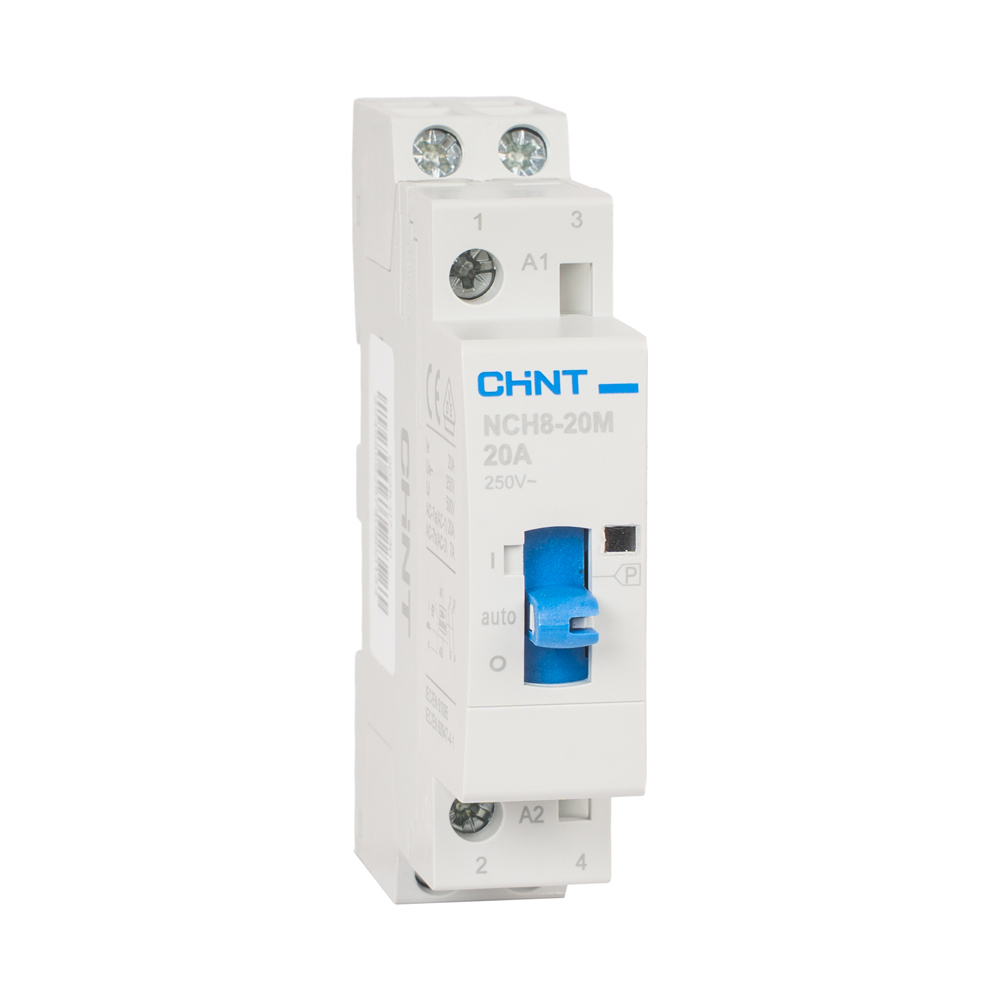

Contactorul modular este destinat comenzii la distanta sau locale a circuitelor electrice din tablouri rezidentiale, comerciale si de automatizare. Dispune de doua contacte normal deschise, astfel incat permite conectarea si deconectarea simultana a doua circuite. Selectorul frontal faciliteaza alegerea modului de operare Auto, manual, Oprit sau fortat, fiind util la verificari si interventii controlate.

Aparatul are curent nominal de 20A, doua poli si bobina de comanda la 220-240V AC, 50/60Hz. Este proiectat pentru sisteme de curent alternativ cu tensiune de lucru de pana la 250V pe versiunea cu 2 poli, tensiune de izolatie nominala de 500V si curent termic conventional de 25A. Este adecvat pentru sarcini rezistive sau slab inductive din categoriile AC-7a si AC-1; pentru sarcini de tip motor AC-7b se aplica dimensionarea corespunzatoare, cu curent indicat de pana la 7A.

Montajul se realizeaza pe sina DIN TH35-7.5, in pozitie verticala. Pentru circuitul de putere se folosesc conductoare de cupru, cu sectiuni orientative de 1-6 mm2 pentru conductor rigid si 1-4 mm2 pentru conductor flexibil. Bornele se strang cu cuplu de 0.8 Nm, iar conexiunile trebuie executate conform schemei de pe aparat, cu alimentarea bobinei pe bornele A1 si A2.

Contactul nu este un dispozitiv de protectie la scurtcircuit si trebuie utilizat impreuna cu o protectie adecvata impotriva supracurentilor. Produsul are grad de protectie IP20, clasa de poluare 2 si este prevazut pentru instalare la altitudini de pana la 2000 m. Instalarea, verificarea si mentenanta se fac numai de personal calificat, cu alimentarea intrerupta; nu se utilizeaza in medii cu gaze inflamabile, condens sau umiditate excesiva.

Intrebari frecvente

Pentru ce se utilizeaza un contactor modular cu 2 contacte normal deschise?

Este utilizat pentru conectarea si deconectarea comandata a doua circuite electrice, de exemplu pentru iluminat, incalzire, ventilatie sau alti consumatori compatibili.

Ce tensiune necesita circuitul de comanda?

Bobina de comanda functioneaza la 220-240V AC, cu frecventa de 50/60Hz.

Poate fi montat in tabloul electric?

Da. Este conceput pentru montaj pe sina DIN TH35-7.5, in interiorul unui tablou electric adecvat.

Asigura protectie la scurtcircuit?

Nu. Contactorul are rol de comanda si nu inlocuieste siguranta automata sau alta protectie la scurtcircuit. Circuitul trebuie protejat corespunzator.

Este potrivit pentru comanda motoarelor?

Poate fi utilizat pentru sarcini de tip motor din categoria AC-7b numai cu dimensionarea corecta a curentului. Pentru aceasta aplicatie, curentul indicat este de pana la 7A.
