Descriere

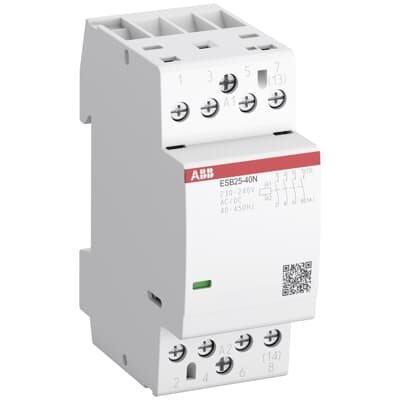

Contactorul modular este destinat comenzii automate a consumatorilor electrici din instalatii rezidentiale, comerciale si industriale. Poate fi utilizat pentru iluminat, incalzire electrica, boilere, ventilatie, pompe si alte sarcini monofazate sau trifazate, in limitele parametrilor de utilizare declarati. Configuratia cu patru contacte normal deschise permite comutarea simultana a mai multor circuite sau a unei sarcini trifazate cu neutru, dupa schema instalatiei.

Aparatul are 4 poli cu 4 contacte NO, curent operational nominal de 25A in AC-1/AC-7a si latime de 2 module. Bobina de comanda functioneaza la 230-240V AC/DC. Pentru utilizare AC-3, curentul operational este de 9A la 230V monofazat si 9A la 400V trifazat, iar puterea operationala declarata este de 1,3 kW la 230V monofazat si 4 kW la 400V trifazat. Curentul nominal admisibil de scurta durata este 72A timp de 10 secunde, iar tensiunea nominala de izolatie este 500V. Dimensiunile sunt de aproximativ 86 x 65 x 36 mm, iar gradul de protectie este IP20.

Montajul se realizeaza in tablouri electrice, pe sina DIN, cu respectarea spatiului necesar pentru cablare si disiparea caldurii. Conectarea se face prin borne cu surub; aparatul accepta conductori de cupru rigizi sau multifilari cu sectiune de pana la 10 mm2. Circuitul de comanda se leaga la bornele bobinei, iar circuitele de putere se conecteaza conform schemei electrice si marcajelor de pe aparat. Strangerea bornelor trebuie efectuata la cuplul indicat de producator: 0,9 Nm pentru circuitul de comanda si 1 Nm pentru circuitul principal.

Produsul este proiectat pentru functionare fara zgomot de bazait, cu consum redus al bobinei si protectie la supratensiune integrata. Temperatura ambientala de functionare este intre -25 si +55 grade C, iar temperatura de depozitare intre -40 si +80 grade C. Gradul IP20 impune instalarea intr-un tablou sau intr-o carcasa adecvata, fara acces la parti active. Alegerea protectiilor din amonte, dimensionarea conductoarelor si instalarea trebuie realizate de personal calificat, dupa verificarea categoriei de utilizare si a curentului real al sarcinii.

Intrebari frecvente

Pentru ce aplicatii se foloseste un contactor modular cu 4 contacte NO?

Este utilizat pentru comanda automata a consumatorilor precum iluminat, incalzire electrica, boilere, pompe, ventilatie si alte sarcini monofazate sau trifazate. Cele 4 contacte normal deschise se inchid la alimentarea bobinei de comanda.

Ce tensiune necesita bobina de comanda?

Bobina de comanda functioneaza la 230-240V AC/DC, ceea ce permite actionarea din circuite de comanda in curent alternativ sau continuu, conform schemei electrice.

Se poate monta in tablouri electrice modulare?

Da. Aparatul are latime de 2 module si este proiectat pentru montaj pe sina DIN in tablouri electrice. Este necesara instalarea intr-o carcasa sau tablou care asigura protectia adecvata.

Poate comanda direct un motor?

Pentru sarcini de tip motor trebuie respectata categoria AC-3. Curentul operational declarat in AC-3 este de 9A, iar puterea operationala este de pana la 1,3 kW la 230V monofazat sau 4 kW la 400V trifazat. Verifica intotdeauna curentul motorului, regimul de pornire si protectiile necesare.

Ce sectiune de conductor poate fi conectata?

Bornele cu surub permit conectarea conductoarelor de cupru rigide sau multifilare cu sectiune de pana la 10 mm2, cu respectarea cuplului de strangere indicat pentru fiecare circuit.
