Descriere

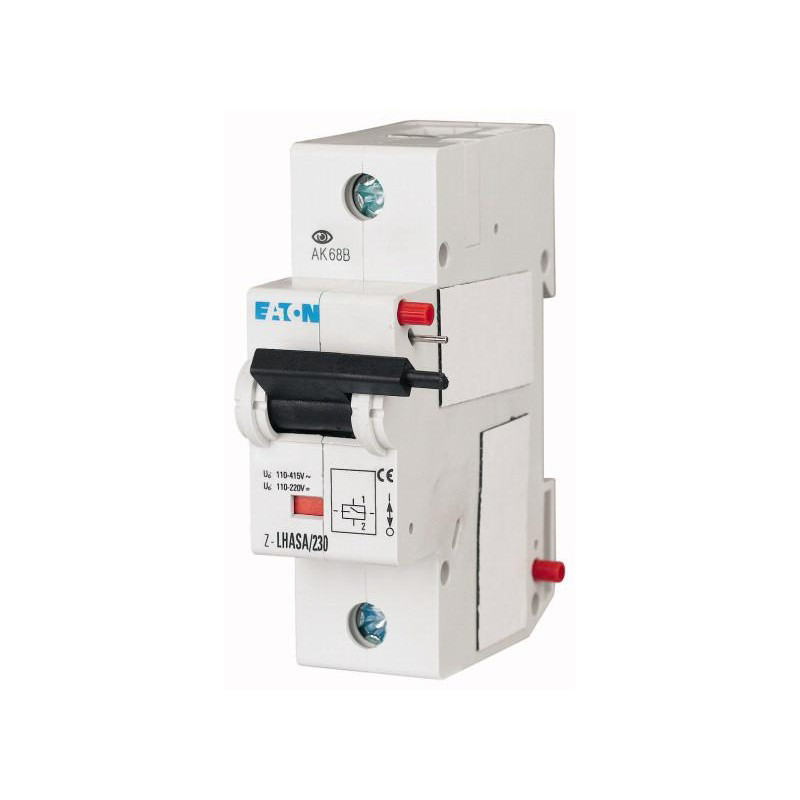

Declansatorul de deschidere este un accesoriu modular destinat comenzii de declansare de la distanta a aparatelor de protectie compatibile. Acesta permite deschiderea electrica a circuitului prin aplicarea unei comenzi pe bobina, fiind potrivit pentru tablouri electrice din aplicatii comerciale, industriale si instalatii tehnice avansate. Poate fi utilizat ca accesoriu pentru intreruptoare automate modulare si pentru aparate combinate de protectie diferentiala si la supracurent compatibile.

Dispozitivul functioneaza cu tensiune alternativa in domeniul 110-415 V AC, iar tensiunea operationala nominala maxima este de 415 V AC. Are o latime de montaj de 18 mm, echivalenta cu un modul, si dimensiuni de aproximativ 80 mm adancime si 75 mm inaltime. Masa produsului este de 0,106 kg. Echiparea include un contact normal deschis si un contact normal inchis, iar curentul maxim indicat pentru unitatea de contact principala este de 15 A. Produsul este conform RoHS si este certificat conform EN 45545-2 si IEC 61373.

Montajul se realizeaza lateral, pe partea stanga a aparatelor modulare compatibile, conform configuratiei tabloului electric. Inainte de instalare trebuie verificata compatibilitatea mecanica si electrica cu aparatul pe care se monteaza, precum si schema de conectare a circuitului de comanda. Conductoarele circuitului de comanda se racordeaza conform instructiunilor tehnice ale producatorului si proiectului electric.

Instalarea, verificarea si punerea in functiune trebuie efectuate numai cu alimentarea intrerupta si de personal calificat. Utilizarea trebuie facuta exclusiv in limitele tensiunii AC specificate si in tablouri sau incinte care asigura protectia necesara pentru mediul de exploatare. Dupa montaj, se recomanda testarea functionarii comenzii de declansare si verificarea fixarii corecte a accesoriului pe aparatul modular compatibil.

Intrebari frecvente

Ce rol are un declansator de deschidere modular?

Este un accesoriu care permite deschiderea de la distanta a unui aparat de protectie compatibil prin alimentarea circuitului sau de comanda.

La ce tensiune functioneaza acest declansator?

Functioneaza la tensiune alternativa in domeniul 110-415 V AC, cu tensiune operationala nominala maxima de 415 V AC.

Cate module ocupa in tabloul electric?

Are o latime de 18 mm, echivalenta cu un modul pe sina DIN.

Cum se monteaza bobina de declansare?

Se monteaza lateral, pe partea stanga a aparatelor modulare compatibile. Compatibilitatea si conexiunile trebuie verificate inaintea instalarii.

Poate fi instalat de orice utilizator?

Nu. Montajul si conectarea trebuie realizate cu alimentarea oprita, de catre personal calificat, conform instructiunilor tehnice si proiectului electric.
