Descriere

Descarcatorul de supratensiune tip 2 este proiectat pentru protectia instalatiilor electrice de joasa tensiune si a echipamentelor conectate impotriva supratensiunilor tranzitorii produse de descarcari atmosferice indirecte sau de manevre din instalatie. Configuratia cu 2 poli este destinata utilizarii in retele TN-S, in instalatii monofazate sau trifazate cu 5 conductoare, conform schemei de conectare specifice tabloului electric.

Aparatul are tensiune maxima continua de operare Uc de 275 V AC si este adecvat pentru retele cu tensiune nominala 230/400 V AC, 50/60 Hz. Curentul nominal de descarcare In este de 20 kA, iar curentul maxim de descarcare Imax este de 40 kA, valori raportate la forma de unda 8/20 microsecunde. Nivelul de protectie la tensiune Up este de maximum 1,5 kV. Produsul este incadrat ca SPD tip 2, clasa II, si este conform cu IEC/EN 61643-11.

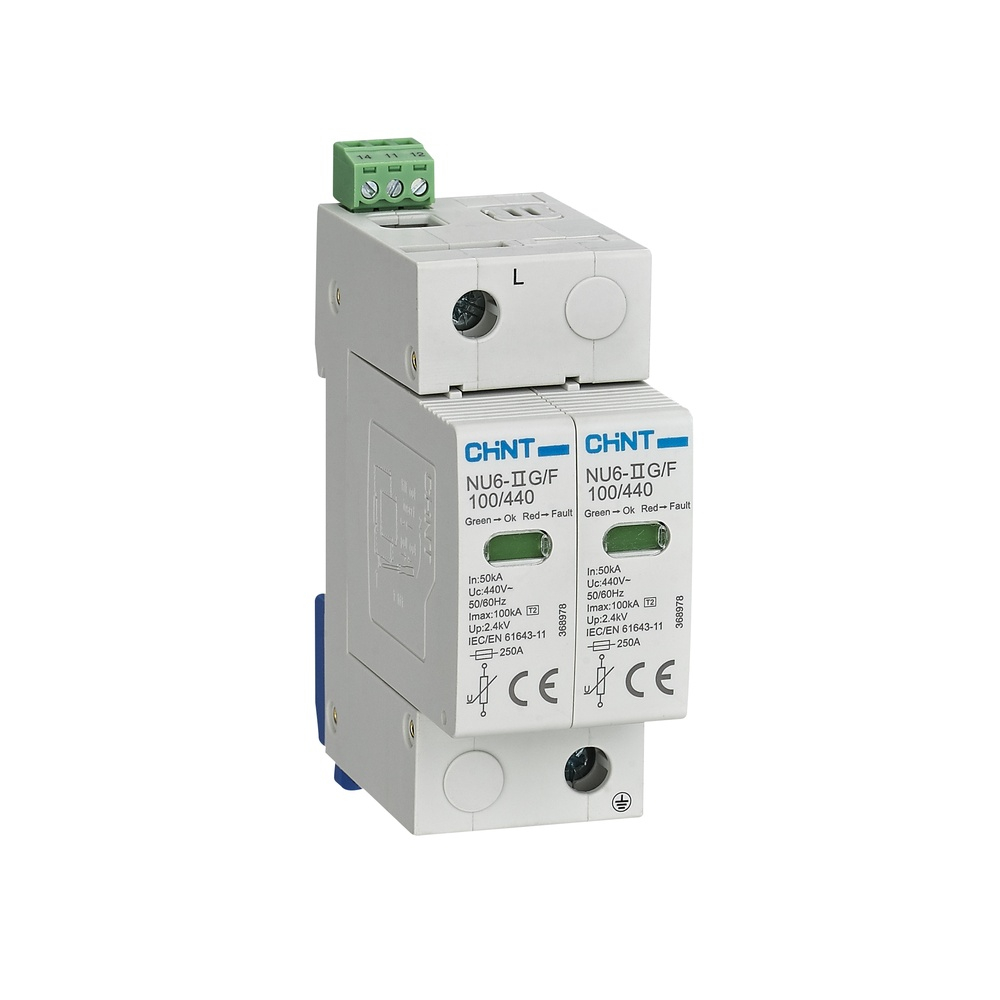

Constructia include baza si cartuse de protectie inlocuibile, cu fereastra de semnalizare vizuala a starii. Indicatorul verde arata functionarea normala, iar afisarea rosie indica necesitatea inlocuirii cartusului de protectie. Montajul se realizeaza pe sina DIN TH35-7,5. Pentru varianta cu 2 poli, latimea de montaj este de 36 mm; instructiunile seriei indica utilizarea conductoarelor de cupru cu sectiunea intre 4 si 16 mm2, dezizolate pe 13 mm, precum si un cuplu de strangere de 2,0 Nm.

Instalarea trebuie realizata numai de personal calificat, cu respectarea schemei de conectare, a normativelor electrice si a masurilor de lucru fara tensiune. Dispozitivul se selecteaza in functie de tipul retelei, iar tensiunea sistemului trebuie sa fie mai mica sau egala cu valoarea Uc. Pentru mentinerea protectiei, verificati periodic indicatorul de stare si inlocuiti cartusul atunci cand semnalizarea indica sfarsitul duratei de utilizare.

Intrebari frecvente

Pentru ce tip de retea este destinat acest descarcator de supratensiune?

Este destinat retelelor TN-S si se utilizeaza conform schemei de conectare pentru instalatii monofazate sau trifazate cu 5 conductoare.

Care este diferenta dintre In si Imax?

In este curentul nominal de descarcare, de 20 kA, iar Imax este curentul maxim de descarcare, de 40 kA. Ambele valori sunt raportate la forma de unda 8/20 microsecunde.

Ce inseamna nivel de protectie Up de maximum 1,5 kV?

Up reprezinta nivelul de tensiune reziduala la bornele dispozitivului in timpul limitarii unei supratensiuni. Pentru acest model, valoarea declarata este de maximum 1,5 kV.

Cum se verifica starea protectiei?

Dispozitivul dispune de indicator vizual: verde semnaleaza functionarea normala, iar rosu indica necesitatea inlocuirii cartusului de protectie. Verificarea si interventia trebuie realizate de personal calificat.

Se poate monta pe sina DIN?

Da. Aparatul este prevazut pentru montaj pe sina DIN TH35-7,5 si ocupa o latime de 36 mm pentru configuratia cu 2 poli.
