Descriere

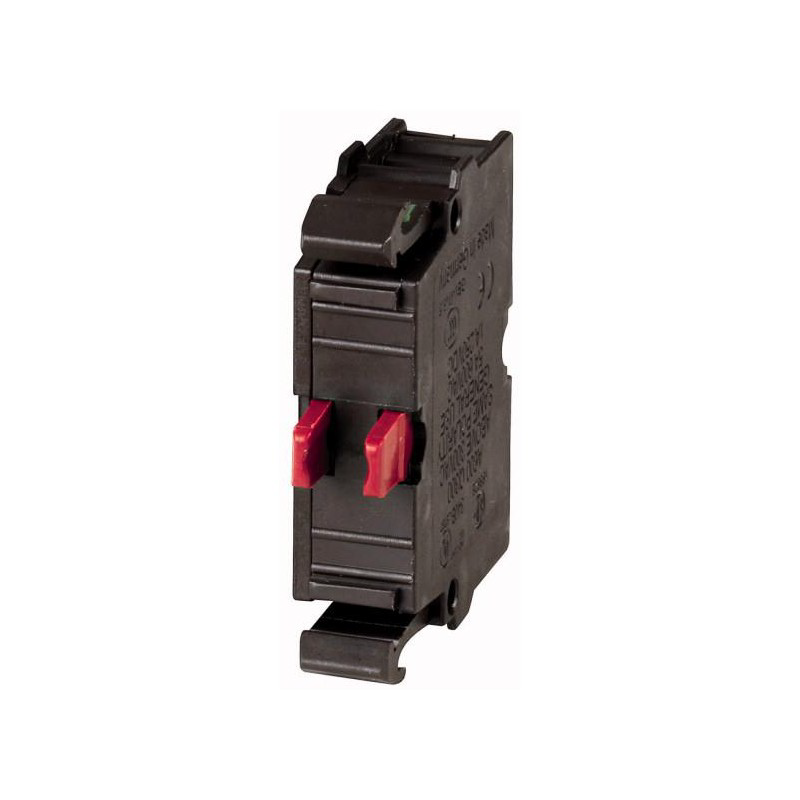

Elementul de contact frontal normal inchis este o componenta pentru aparate modulare de comanda si semnalizare, utilizata in tablouri electrice, panouri de automatizare si echipamente industriale. Contactul NC este inchis in starea de repaus si isi modifica starea la actionarea operatorului compatibil, fiind potrivit pentru functii de oprire, interblocare, monitorizare si comanda.

Constructia include un singur contact normal inchis si borne cu conexiune cu surub. Montajul se realizeaza frontal, iar gradul de protectie al elementului de contact este IP20. Dimensiunile sunt de aproximativ 38 x 32 x 10 mm, iar produsul are masa de circa 0,01 kg. Este declarat conform CE si este realizat pentru cerintele standardelor IEC/EN 60947-5 si IEC/EN 60947-5-1, cu aprobari suplimentare UL, CSA si VDE mentionate in documentatia tehnica.

Pentru utilizare, elementul se fixeaza frontal pe operatorul sau adaptorul compatibil, apoi conductoarele circuitului se conecteaza in bornele cu surub. Capacitatea bornelor este de 0,75-2,5 mm2 pentru conductori rigizi, 0,5-2,5 mm2 pentru conductori multifilari si 0,5-1,5 mm2 pentru conductori flexibili cu ferula. Cuplul maxim de strangere indicat pentru borne este de 0,8 Nm. Valorile nominale mentionate includ 24 V la 3 A si 220, 230 sau 240 V la 6 A, in functie de categoria de utilizare a circuitului.

Contactul normal inchis are functie de siguranta prin deschidere pozitiva, conform IEC/EN 60947-5-1. Rezistenta mecanica declarata este de 5.000.000 actionari, iar frecventa maxima de functionare este de 3.600 actionari pe ora. Produsul este destinat montajului in interiorul unui tablou sau al unei carcase adecvate, deoarece protectia IP20 nu asigura protectie impotriva apei sau prafului fin. Instalarea, verificarea compatibilitatii si dimensionarea circuitului trebuie realizate de personal calificat, cu alimentarea oprita.

Intrebari frecvente

Ce tip de contact are acest element?

Are un contact normal inchis, adica circuitul este inchis in starea de repaus si se deschide la actionare.

Cum se realizeaza conectarea electrica?

Conectarea se face prin borne cu surub. Pentru o conexiune corecta trebuie respectate sectiunea conductorului si cuplul de strangere recomandat.

Poate fi utilizat pentru functii de siguranta?

Contactul are deschidere pozitiva conform IEC/EN 60947-5-1, insa configurarea functiei de siguranta trebuie proiectata si verificata in functie de aplicatia concreta.

Este potrivit pentru montaj la exterior?

Nu este destinat expunerii directe la intemperii. Gradul de protectie IP20 necesita montarea intr-un tablou sau intr-o carcasa cu protectie adecvata mediului de utilizare.

Pentru ce aplicatii este recomandat?

Este potrivit pentru circuite de comanda, semnalizare, interblocare si oprire din panouri de automatizare si tablouri electrice.
