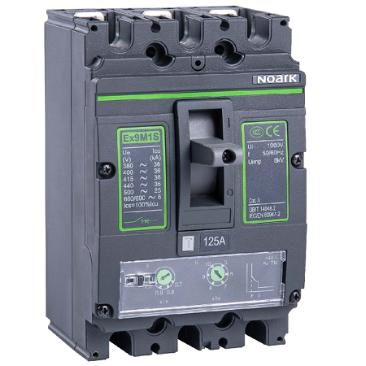

Intreruptoare automate Ex9M1S TM 125 3P EU, 111800, Noark

Acest intreruptor automat in carcasa turnata este destinat protectiei circuitelor de distributie a energiei electrice in instalatii rezidentiale extinse, cladiri comerciale, tablouri de distributie si aplicatii industriale. Echipamentul combina protectia la suprasarcina si la scurtcircuit cu functia de separare a circuitului, fiind adecvat pentru circuite trifazate de alimentare si distributie.

Aparatul are 3 poli, curent nominal permanent Iu de 125 A si functioneaza in retele de curent alternativ, la tensiune nominala de 415-690 V. Capacitatea nominala de rupere la scurtcircuit Icu este de 36 kA la 400 V, 50 Hz, iar protectia este de tip termomagnetic. Reglajul protectiei la suprasarcina Ir este disponibil in intervalul 87-125 A, iar declansarea instantanee la scurtcircuit Ii poate fi reglata intre 625 si 1250 A. Seria este testata conform IEC/EN 60947-2 si are tensiune nominala de tinere la impuls Uimp de 8 kV.

Conectarea circuitului principal se realizeaza frontal, prin borne de tip clema de cadru. Constructia este pentru montaj fix in tablou, iar montajul pe sina DIN este disponibil optional, cu accesoriul corespunzator. Actionarea locala se face cu ajutorul manetei frontale. Echipamentul este livrat ca aparat complet cu unitate de protectie; pentru configurarea tabloului pot fi utilizate accesorii compatibile, inclusiv actionare motorizata optionala.

Montajul, reglajele Ir si Ii, dimensionarea conductoarelor si alegerea protectiilor din amonte trebuie realizate de personal calificat, dupa proiectul electric si nivelul de scurtcircuit disponibil in instalatie. Gradul de protectie este IP20, astfel ca aparatul trebuie instalat intr-un tablou sau dulap electric adecvat, care previne atingerea partilor active. Inainte de interventii, circuitul trebuie separat, verificat fara tensiune si securizat impotriva reconectarii accidentale.

Intrebari frecvente

Pentru ce tip de instalatii este potrivit acest intreruptor automat?

Este potrivit pentru protectia circuitelor trifazate de distributie din tablouri electrice rezidentiale extinse, comerciale si industriale, unde sunt necesare protectia la suprasarcina, protectia la scurtcircuit si separarea circuitului.

Ce protectii ofera aparatul?

Este echipat cu declansator termomagnetic. Protectia termica la suprasarcina se poate regla intre 87 si 125 A, iar protectia magnetica instantanee la scurtcircuit se poate regla intre 625 si 1250 A.

Care este capacitatea de rupere la scurtcircuit?

Capacitatea nominala de rupere la scurtcircuit Icu este de 36 kA la 400 V si 50 Hz.

Se poate monta direct pe sina DIN?

Montajul pe sina DIN este posibil optional, cu accesoriul compatibil. Constructia de baza este destinata montajului fix in tablou.

Este necesara instalarea intr-un tablou electric?

Da. Aparatul are grad de protectie IP20 si trebuie montat intr-o incinta electrica adecvata, de catre personal calificat, cu respectarea normelor de protectie si a proiectului instalatiei.
