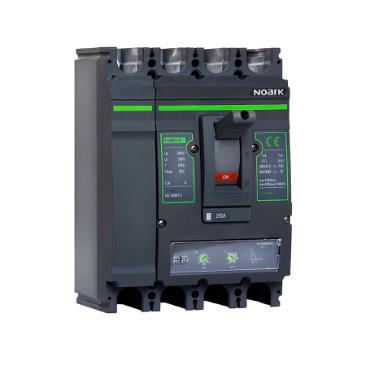

Intreruptoare automate Ex9M1S TM 125 4P4T EU, 111811, Noark

Intrerupatorul automat de putere in carcasa turnata este destinat aplicatiilor de distributie a energiei electrice, unde asigura protectia circuitelor si separarea acestora. Echipamentul utilizeaza o unitate de declansare termomagnetica si este configurat cu 4 poli, fiind o alegere potrivita pentru tablouri electrice de distributie din aplicatii comerciale, industriale sau instalatii tehnice cu cerinte ridicate de protectie la scurtcircuit.

Curentul nominal permanent Iu este de 125 A, iar tensiunea nominala este in intervalul 415-690 V AC. Capacitatea nominala de rupere la scurtcircuit Icu este de 36 kA la 400 V AC, 50 Hz. Protectia la suprasarcina se poate regla intre 87 si 125 A, iar pragul de declansare instantanee la scurtcircuit este reglabil intre 625 si 1250 A. Aparatul este testat conform IEC/EN 60947-2 si are tensiunea nominala de tinere la impuls Uimp de 8 kV.

Conectarea circuitului principal se realizeaza frontal, prin cleme cadru. Aparatul este destinat montajului fix; nu este potrivit pentru montaj direct pe sina DIN, insa montarea pe sina DIN este posibila optional cu accesoriul corespunzator. Actionarea se face manual, prin maneta. Pentru adaptarea la cerintele tabloului pot fi utilizate accesorii compatibile, precum contacte auxiliare sau de semnalizare, bobine de declansare, bobine de minima tensiune, manere rotative si actionare motorizata optionala.

Gradul de protectie este IP20, astfel ca intrerupatorul trebuie instalat intr-un tablou sau intr-o carcasa care asigura protectia necesara impotriva atingerii accidentale si a influentelor din mediul de lucru. Nu include protectie integrata la defect de pamant, declansator de minima tensiune sau motor. Dimensionarea protectiilor, reglajele, selectivitatea si montajul trebuie realizate de personal calificat, cu alimentarea intrerupta si in conformitate cu proiectul electric si normele aplicabile.

Intrebari frecvente

Pentru ce aplicatii este recomandat acest intrerupator automat de putere?

Este recomandat pentru protectia si separarea circuitelor de distributie electrica in tablouri comerciale, industriale si instalatii tehnice, in limitele parametrilor electrici ai echipamentului.

Care este capacitatea de rupere la scurtcircuit?

Capacitatea nominala de rupere la scurtcircuit Icu este de 36 kA la 400 V AC si 50 Hz.

Se poate regla protectia la suprasarcina?

Da. Reglajul protectiei la suprasarcina este disponibil in intervalul 87-125 A. Pragul de declansare instantanee la scurtcircuit poate fi reglat intre 625 si 1250 A.

Poate fi montat direct pe sina DIN?

Nu este destinat montajului direct pe sina DIN. Montarea pe sina DIN este posibila optional, utilizand accesoriul compatibil.

Are protectie integrata la defect de pamant?

Nu, echipamentul nu include protectie integrata la defect de pamant. Daca proiectul necesita aceasta functie, se vor utiliza solutii de protectie suplimentare dimensionate corespunzator.
