Descriere

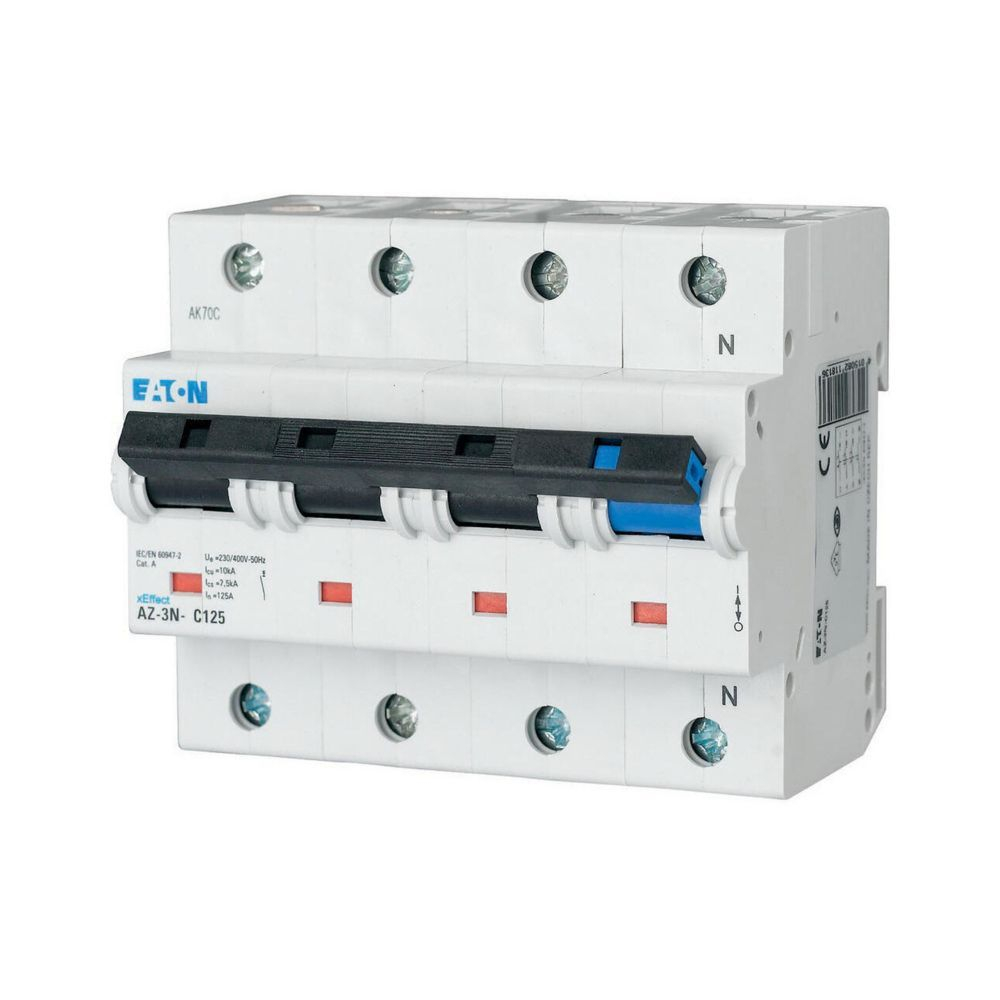

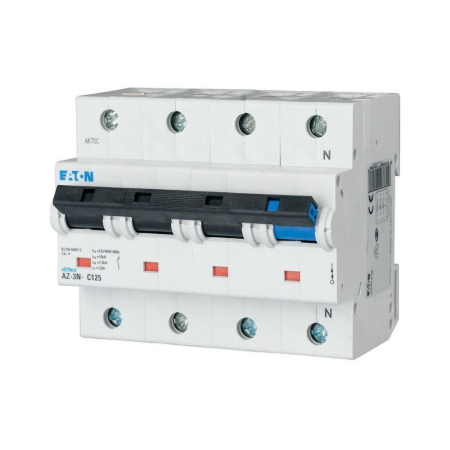

Intrerupatorul automat modular este destinat protectiei circuitelor trifazate cu neutru din tablouri electrice pentru aplicatii industriale si comerciale avansate. Configuratia 3P+N include trei poli protejati si un pol de neutru comutat simultan, fiind adecvata pentru circuite unde este necesara intreruperea coordonata a conductoarelor active si a neutrului. Caracteristica de declansare C il recomanda pentru circuite cu curenti de pornire moderati, dimensionarea finala fiind realizata in functie de instalatie si de consumatori.

Curentul nominal este de 125 A, iar tensiunea nominala de utilizare este 230/400 V AC, la frecventa de 50-60 Hz. Aparatul admite si utilizare la 60 V DC pe pol. Capacitatea nominala de rupere Icu conform IEC/EN 60947-2 este de 15 kA, iar capacitatea operationala de comutare este de 20 kA. Are tensiunea nominala de izolatie Ui de 440 V, tensiunea de impuls Uimp de 4 kV, clasa de selectivitate 3 si o durata de viata electrica de peste 10000 de operatii. Produsul este conform RoHS si este certificat IEC/EN 60947-2, EN 45545-2 si IEC 61373.

Montajul se realizeaza pe sina DIN profilata conform IEC/EN 60715. Aparatul are dimensiuni de 108 mm latime, 75 mm inaltime si 90 mm adancime, cu latime de montaj de 27 mm pe pol. Bornele superioare si inferioare sunt de tip lift, iar capacitatea de conectare este de 2.5-50 mm2. Alimentarea poate fi realizata din orice directie, cu respectarea proiectului electric, a sectiunii conductorilor si a cuplului de strangere indicat in documentatia de instalare.

Gradul de protectie este IP20, respectiv IP40 dupa montarea in tablou corespunzator. Domeniul de temperatura pentru verificarea de proiectare a tabloului este intre -25 grade C si +55 grade C; peste aceasta limita superioara trebuie luata in calcul reducerea capacitatii de transport a curentului. Instalarea, verificarea protectiilor si punerea in functiune trebuie efectuate numai de personal calificat, cu alimentarea oprita si cu respectarea normelor aplicabile instalatiilor de joasa tensiune.

Intrebari frecvente

Ce configuratie de poli are intrerupatorul automat?

Are configuratie 3P+N: trei poli sunt protejati la supracurent, iar polul de neutru este comutat simultan cu acestia.

Care este capacitatea de rupere a aparatului?

Capacitatea nominala de rupere Icu este de 15 kA conform IEC/EN 60947-2. Capacitatea operationala de comutare este de 20 kA.

La ce tensiune poate fi utilizat?

Este destinat retelelor de 230/400 V AC, la 50-60 Hz. Pentru curent continuu, tensiunea indicata este de maximum 60 V DC pe pol.

Cum se monteaza in tablou?

Se monteaza pe sina DIN conform IEC/EN 60715. Conectarea se realizeaza la bornele superioare si inferioare, pentru conductori cu sectiuni intre 2.5 si 50 mm2, de catre personal calificat.

Care sunt conditiile de protectie si temperatura?

Aparatul are grad de protectie IP20, respectiv IP40 dupa montarea corespunzatoare in tablou. Pentru proiectarea tabloului, domeniul de temperatura indicat este intre -25 grade C si +55 grade C.
