Descriere

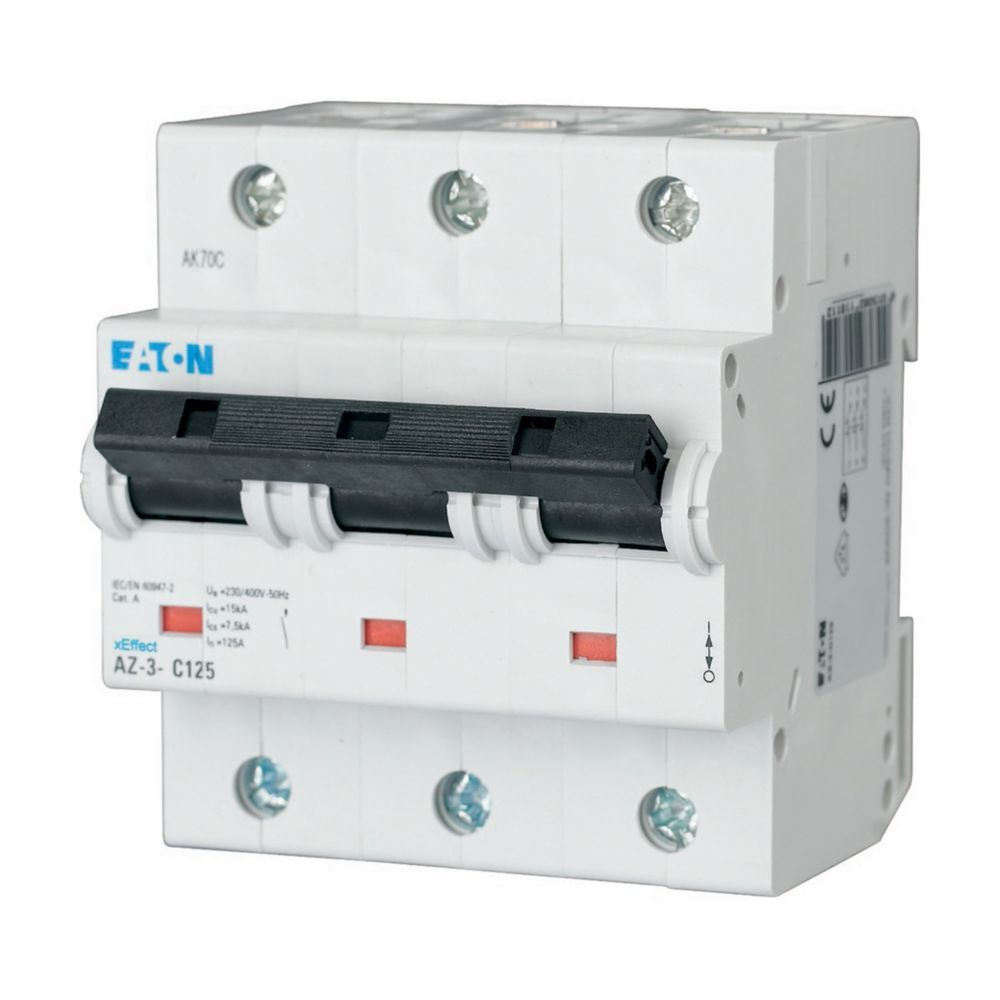

Acest intrerupator automat modular cu 3 poli este destinat protectiei circuitelor trifazate impotriva suprasarcinilor si scurtcircuitelor. Curba de declansare C il recomanda pentru circuite cu posibili curenti de pornire moderati, fiind adecvat pentru tablouri electrice din aplicatii comerciale avansate si industriale. Aparatul permite montarea de echipamente auxiliare compatibile din aceeasi gama.

Curentul nominal este de 100 A, iar tensiunea nominala de utilizare este de pana la 400 V AC, la frecventa de 50/60 Hz. Capacitatea nominala de rupere la scurtcircuit Icu este de 20 kA atat la 230 V, cat si la 400 V AC, conform IEC/EN 60947-2. Produsul are tensiunea nominala de izolatie Ui de 440 V, tensiunea nominala de soc Uimp de 4 kV, categoria de supratensiune III, clasa de limitare a curentului 3 si clasa de selectivitate 3. Pentru alimentare in curent continuu, valoarea indicata este de 60 V DC pe pol.

Conectarea se realizeaza prin borne tip lift, amplasate sus si jos, cu protectie impotriva atingerii partilor active conform EN 50274. Bornele accepta conductoare rigide sau multifilare cu sectiuni cuprinse intre 2,5 si 50 mm2. Alimentarea poate fi realizata din oricare directie. Aparatul ocupa 4,5 module, are latimea de 81 mm, inaltimea de 75 mm si adancimea totala de 90 mm; adancimea incorporata este de 75 mm.

Pentru siguranta si functionare corecta, instalarea trebuie efectuata de personal calificat, cu circuitul scos de sub tensiune si cu respectarea schemei tabloului electric. Temperatura ambientala de functionare este intre -25 grade C si +55 grade C. La dimensionarea tabloului trebuie luate in calcul disipatia termica, conditiile de ventilatie, nivelul curentului de scurtcircuit disponibil si coordonarea cu protectiile din amonte; siguranta fuzibila de rezerva admisa este de maximum 200 A gL/gG.

Intrebari frecvente

Pentru ce tip de instalatii este potrivit acest intrerupator automat?

Este destinat protectiei circuitelor trifazate din tablouri electrice pentru aplicatii comerciale avansate si industriale, unde sunt necesari 3 poli, curent nominal de 100 A si capacitate de rupere de 20 kA.

Care este tensiunea si capacitatea de rupere?

Tensiunea nominala este 230/400 V AC, la 50/60 Hz. Capacitatea nominala de rupere Icu este de 20 kA la 230 V si la 400 V AC, conform IEC/EN 60947-2.

Ce conductoare pot fi conectate la borne?

Bornele tip lift accepta conductoare rigide sau multifilare cu sectiunea intre 2,5 si 50 mm2. Alimentarea poate fi efectuata din oricare directie.

Cate module ocupa in tabloul electric?

Aparatul ocupa 4,5 module si are latimea de 81 mm. Inainte de montaj trebuie verificata compatibilitatea cu configuratia tabloului si cu aparatajul auxiliar utilizat.

In ce interval de temperatura poate functiona?

Temperatura ambientala de functionare specificata este intre -25 grade C si +55 grade C. Dimensionarea tabloului trebuie sa tina cont de disipatia termica si de conditiile reale de instalare.
