Descriere

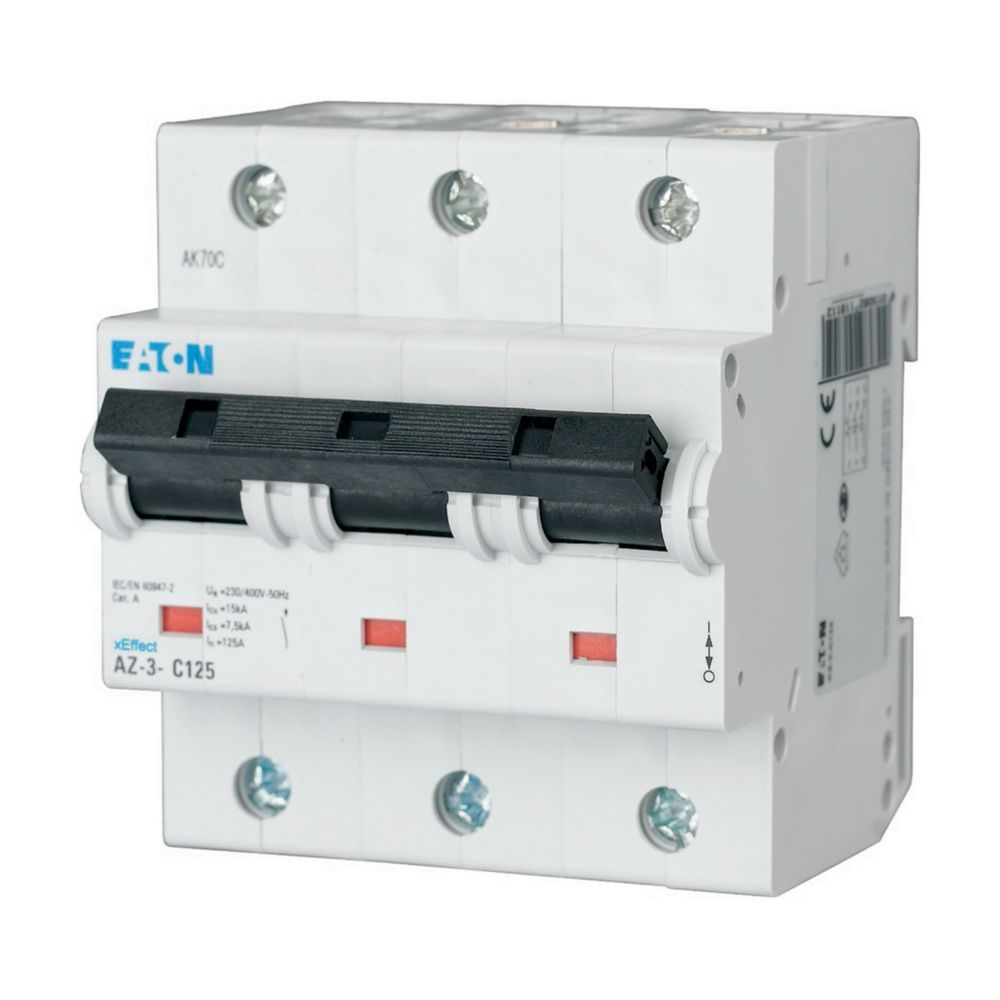

Intrerupatorul automat tripolar este destinat protectiei la suprasarcina si scurtcircuit in circuite de curent alternativ, fiind adecvat pentru tablouri electrice din aplicatii industriale si comerciale avansate. Caracteristica de declansare C il recomanda pentru circuite in care pot aparea curenti de pornire moderati, iar cele trei poli protejati permit utilizarea in instalatii trifazate.

Aparatul are curent nominal de 80 A, trei poli si caracteristica de declansare C. Tensiunea nominala este de 230 V AC / 400 V AC, la frecventa de 50 - 60 Hz. Capacitatea nominala de rupere la scurtcircuit este de 20 kA, atat la 230 V, cat si la 400 V, conform IEC/EN 60947-2. Dispune de clasa 3 de limitare a curentului, tensiune de izolatie Ui de 440 V, tensiune de impuls Uimp de 4 kV, categorie de supratensiune III si grad de poluare 2. Dimensiunile sunt 81 x 75 x 90 mm, iar greutatea este de 0,64 kg.

Montajul se realizeaza pe sina DIN profil palarie, conform IEC/EN 60715. Aparatul ocupa 4,5 module, iar conectarea se face prin borne superioare si inferioare de tip lift. Bornele accepta conductori rigizi sau multifilari cu sectiunea cuprinsa intre 2,5 si 50 mm2. Alimentarea poate fi realizata din directia necesara instalatiei, iar constructia permite adaugarea de echipamente auxiliare compatibile.

Gradul de protectie este IP20, respectiv IP40 dupa instalarea in ansamblu corespunzator. Bornele sunt protejate impotriva atingerii cu degetul si mana conform EN 50274. Temperatura de functionare declarata este intre -25 grade C si +55 grade C; cresterea temperaturii ambientale reduce capacitatea de transport a curentului, de aceea dimensionarea tabloului, conductoarelor si protectiilor asociate trebuie efectuata de personal calificat. Produsul este conform RoHS si are certificari IEC/EN 60947-2, EN45545-2 si IEC 61373.

Intrebari frecvente

Pentru ce tip de instalatie este potrivit acest intrerupator automat?

Este destinat protectiei circuitelor trifazate de curent alternativ din tablouri electrice pentru aplicatii industriale si comerciale, unde este necesar un curent nominal de 80 A si o capacitate de rupere de 20 kA.

Ce inseamna caracteristica de declansare C?

Caracteristica C este utilizata frecvent pentru circuite cu curenti de pornire moderati. Alegerea corecta se face in functie de consumatori, curentii de pornire, sectiunea cablurilor si conditiile instalatiei.

Cum se monteaza produsul?

Se monteaza pe sina DIN profil palarie conform IEC/EN 60715. Conectarea se realizeaza la bornele superioare si inferioare, cu conductori de 2,5 pana la 50 mm2.

Ce protectie la scurtcircuit ofera?

Capacitatea nominala de rupere la scurtcircuit este de 20 kA la 230 V si 400 V AC, conform IEC/EN 60947-2.

Poate fi instalat in orice tablou electric?

Compatibilitatea trebuie verificata de un electrician calificat, tinand cont de spatiul disponibil, sina DIN, sectiunea conductoarelor, curentul de scurtcircuit prezumat, temperatura ambientala si configuratia completa a tabloului.
