Descriere

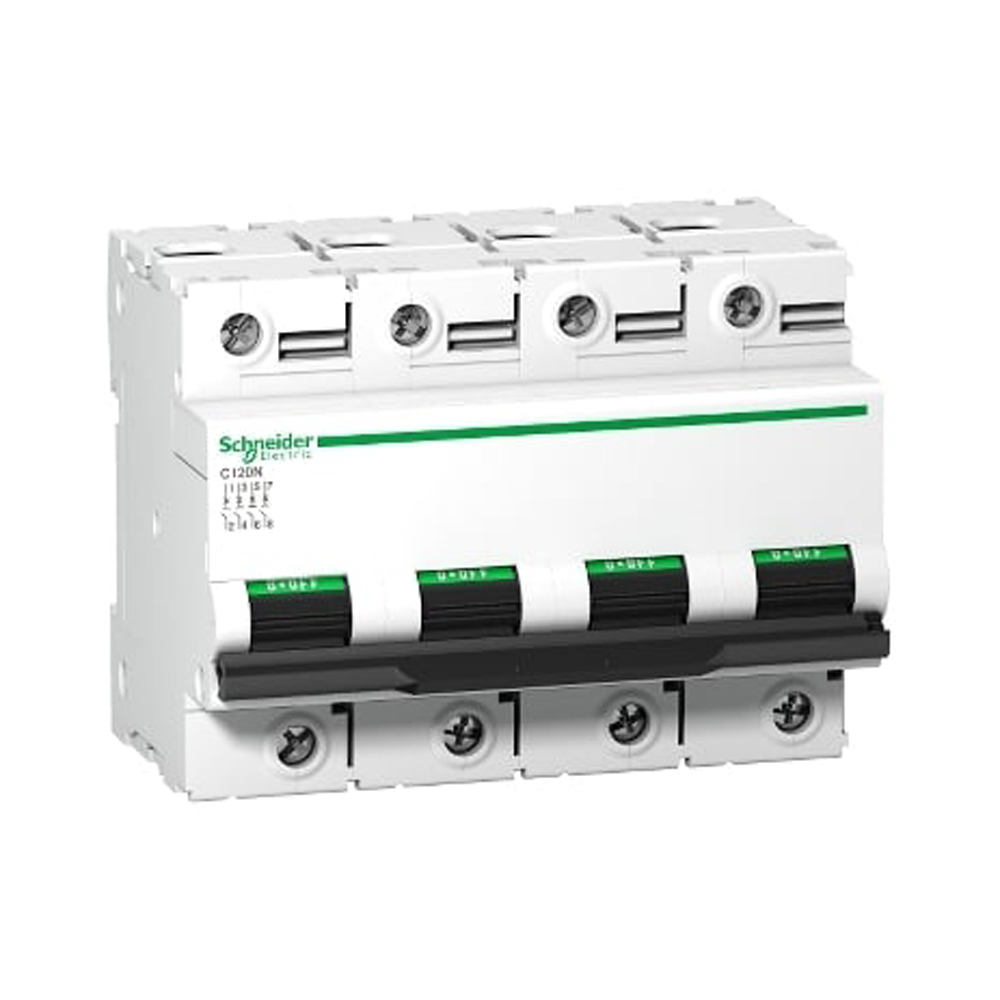

Acest intrerupator automat miniatural este destinat protectiei circuitelor de distributie impotriva suprasarcinilor si a curentilor de scurtcircuit. Constructia tetrapolara protejeaza toate cele 4 poli, fiind adecvata pentru aplicatii de distributie unde este necesara intreruperea simultana a conductoarelor protejate. Declansatorul termomagnetic combina protectia la suprasarcina cu protectia rapida la scurtcircuit, iar curba C este potrivita pentru circuite cu curenti de pornire moderati.

Curentul nominal este de 100 A la temperatura de referinta de 30 grade C. Aparatul functioneaza in retele AC la 50/60 Hz, cu tensiune nominala de utilizare de 230-400 V AC, 380-415 V AC si pana la 440 V AC, conform configuratiei aplicatiei. Capacitatea nominala de rupere Icn este de 10 kA la 230-400 V AC, conform EN/IEC 60898-1; la 380-415 V AC, capacitatea Icu este de 10 kA conform EN 60947-2. Limita de declansare magnetica pentru curba C este de 5-10 ori curentul nominal. Tensiunea nominala de izolatie este de 500 V AC, iar tensiunea nominala de tinere la impuls este de 6 kV.

Montajul se realizeaza prin clipsare pe sina DIN simetrica de 35 mm. Aparatul ocupa 12 module de 9 mm si are dimensiuni de aproximativ 81 mm inaltime, 108 mm latime si 73 mm adancime. Bornele tip tunel accepta conductori rigizi cu sectiuni de 1-50 mm2 sau conductori flexibili de 1,5-35 mm2. Pentru conectare se recomanda dezizolarea conductorului pe 15 mm si respectarea cuplului de strangere de 3,5 Nm. Este prevazut cu indicatie locala ON/OFF si indicator de pozitie a contactelor.

Produsul este adecvat pentru izolatie conform IEC 60947-2 si respecta standardele EN/IEC 60898-1 si EN 60947-2. Gradul de protectie este IP20, pentru montaj in interiorul unui tablou sau al unei carcase corespunzatoare. Temperatura ambientala de functionare este intre -25 si 70 grade C, iar altitudinea maxima de utilizare este de 2000 m. Selectia, dimensionarea si instalarea trebuie realizate de personal calificat, dupa verificarea curentului de scurtcircuit disponibil, a sectiunii conductoarelor si a coordonarii cu restul echipamentelor de protectie.

Intrebari frecvente

Pentru ce este utilizat un intrerupator automat 4P de 100A?

Este utilizat pentru protectia circuitelor de distributie impotriva suprasarcinilor si scurtcircuitelor, cu intreruperea simultana a celor patru poli protejati.

Ce inseamna curba de declansare C?

Curba C are declansare magnetica in intervalul de 5-10 ori curentul nominal. Este adecvata in mod uzual pentru circuite cu curenti de pornire moderati, iar alegerea finala se face in functie de caracteristicile sarcinii si ale instalatiei.

Care este capacitatea de rupere?

Capacitatea nominala de rupere Icn este de 10 kA la 230-400 V AC, conform EN/IEC 60898-1. La 380-415 V AC, capacitatea Icu este de 10 kA conform EN 60947-2.

Cum se monteaza si ce conductori pot fi conectati?

Se monteaza prin clipsare pe sina DIN simetrica de 35 mm. Bornele accepta conductori rigizi de 1-50 mm2 si conductori flexibili de 1,5-35 mm2; se respecta dezizolarea de 15 mm si cuplul de strangere de 3,5 Nm.

Poate fi instalat direct intr-un spatiu expus?

Nu. Gradul de protectie este IP20, astfel ca aparatul trebuie instalat intr-un tablou sau intr-o carcasa care asigura protectia necesara pentru mediul de utilizare.
