Descriere

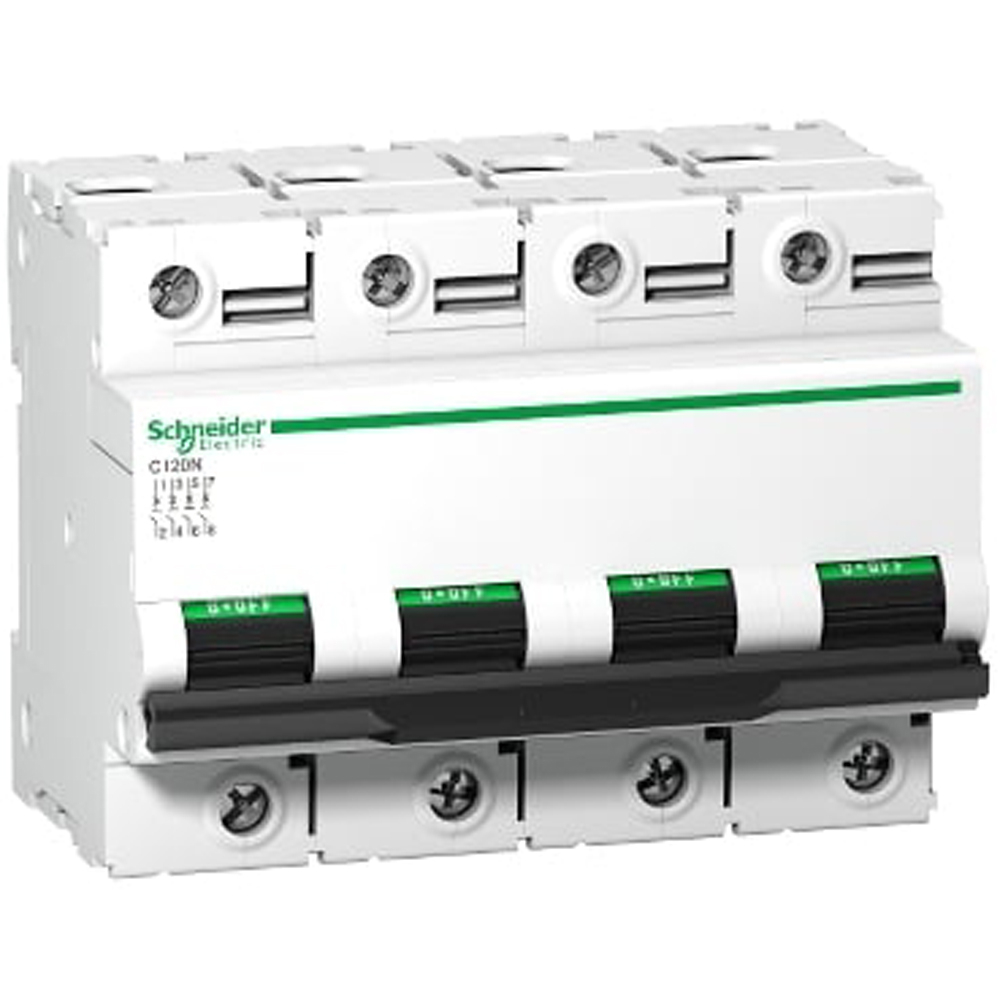

Intrerupatorul automat modular 4P este destinat protectiei circuitelor de distributie impotriva curentilor de suprasarcina si de scurtcircuit. Constructia cu patru poli protejati permite utilizarea in instalatii trifazate, iar mecanismul termomagnetic combina protectia termica la suprasarcina cu protectia magnetica rapida la defecte de scurtcircuit. Aparatul este adecvat si pentru functia de izolare, in conformitate cu IEC 60947-2.

Curentul nominal este de 125A la temperatura ambianta de 30 grade C, iar curba C are pragul de declansare magnetica intre 5 si 10 x In. Puterea nominala de rupere este de 10kA Icn la 230-400V AC conform EN/IEC 60898-1 si 10kA Icu la 380-415V AC conform EN/IEC 60947-2. La 220-240V AC, Icu este 20kA, iar la 440V AC este 6kA. Functioneaza la 50/60Hz, are tensiune nominala de izolatie Ui de 500V AC si tensiune de tinere la impuls Uimp de 6kV.

Montajul se realizeaza prin clipsare pe sina DIN simetrica de 35 mm. Aparatul ocupa 12 module de 9 mm si are dimensiuni de 81 x 108 x 73 mm, cu masa de aproximativ 0,82 kg. Conectarea se face cu o lungime de dezizolare a conductorului de 15 mm si cuplu de strangere recomandat de 3,5 Nm. Este prevazut cu comanda manuala tip maneta, indicator local de pozitie ON/OFF si poate fi instalat in tablouri de distributie configurate corespunzator.

Produsul respecta standardele EN/IEC 60947-2 si EN/IEC 60898-1, are grad de protectie IP20 conform IEC 60529, grad de poluare 3 si categorie de supratensiune IV. Temperatura de functionare este intre -25 si 70 grade C, temperatura de depozitare intre -40 si 85 grade C, iar altitudinea maxima de utilizare este 2000 m. Instalarea, dimensionarea cablurilor si verificarea selectivitatii trebuie realizate de personal calificat, cu alimentarea intrerupta si cu respectarea proiectului electric aplicabil.

Intrebari frecvente

Pentru ce tip de instalatie se utilizeaza acest intrerupator automat 4P?

Este destinat protectiei circuitelor de distributie trifazate, unde sunt necesari patru poli protejati si un curent nominal de 125A. Se utilizeaza in tablouri electrice proiectate corespunzator pentru aplicatii rezidentiale mari, comerciale sau industriale.

Ce inseamna curba de declansare C?

Curba C indica un prag de declansare magnetica intre 5 si 10 ori curentul nominal. Aceasta caracteristica este utilizata frecvent pentru circuite cu curenti de pornire moderati, cu alegerea finala realizata in functie de calculul si specificul consumatorilor.

Care este puterea de rupere la retele trifazate de 400V?

Puterea nominala de rupere este 10kA Icn la 230-400V AC conform EN/IEC 60898-1 si 10kA Icu la 380-415V AC conform EN/IEC 60947-2.

Cum se monteaza aparatul in tablou?

Se clipseste pe sina DIN simetrica de 35 mm. Pentru conexiuni, conductorul se dezizoleaza pe 15 mm, iar cuplul de strangere indicat este de 3,5 Nm. Montajul trebuie efectuat numai de personal calificat, cu instalatia scoasa de sub tensiune.

Poate fi utilizat ca separator?

Da. Aparatul este adecvat pentru izolarea circuitului conform IEC 60947-2, cu respectarea conditiilor de instalare si exploatare prevazute pentru tabloul electric.
