Descriere

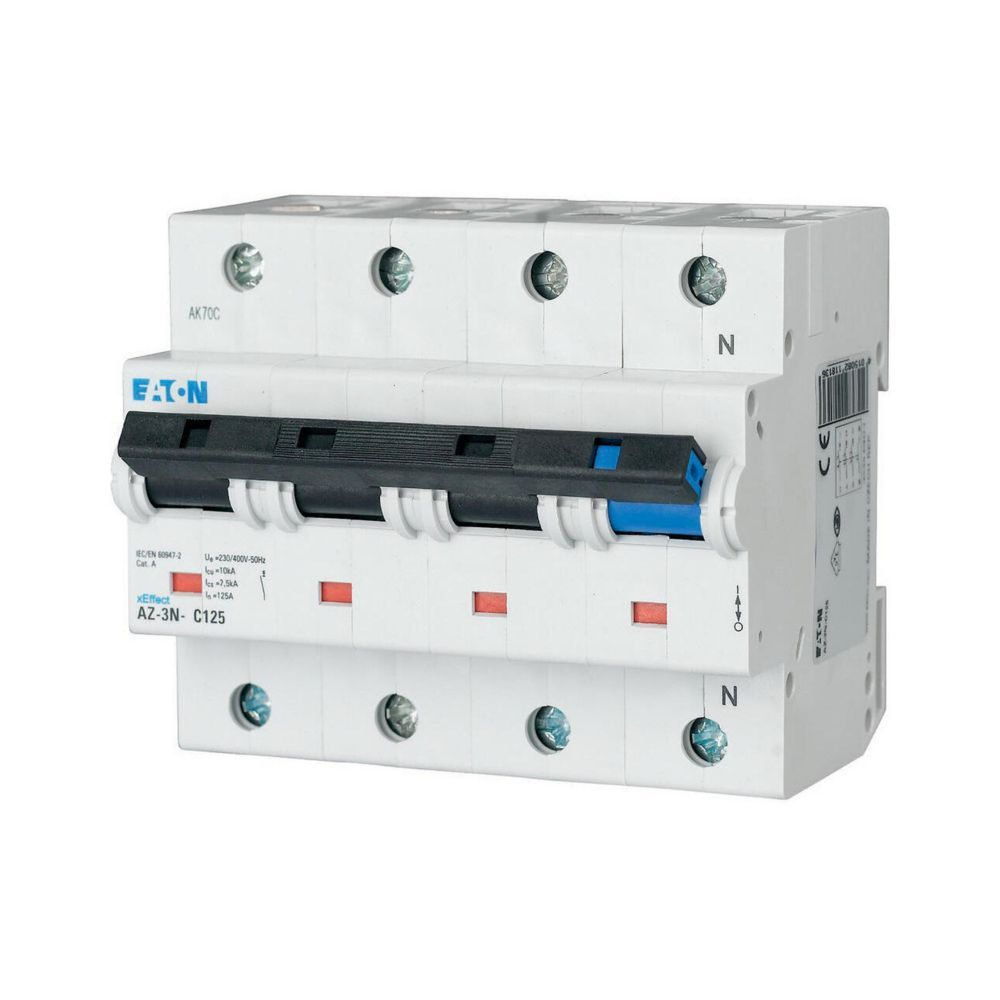

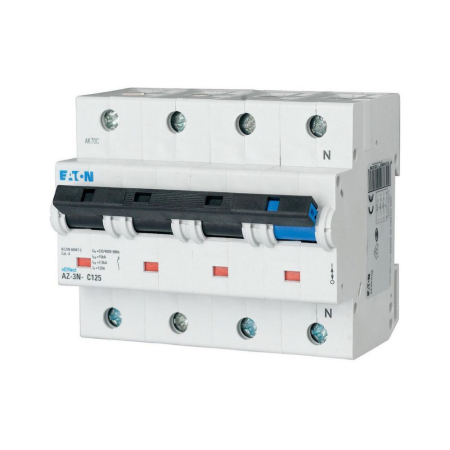

Intrerupatorul automat miniatural este destinat protectiei circuitelor de curent alternativ din tablouri electrice pentru aplicatii industriale si comerciale avansate. Configuratia 3P+N include 4 poli in total, dintre care 3 poli protejati, iar curba de declansare C il recomanda pentru circuite cu curenti de pornire medii, inclusiv pentru transformatoare mici si dispozitive de comanda. ([media.hornbach.ro](https://media.hornbach.ro/hb/datasheet/as.113242164.pdf))

Aparatul are curent nominal de 80 A, tensiune nominala de 230/400 V AC si frecventa de utilizare 50-60 Hz. Capacitatea nominala de comutare si de intrerupere la scurtcircuit este de 20 kA conform IEC/EN 60947-2, atat la 230 V, cat si la 400 V. Tensiunea de izolatie este de 440 V, tensiunea nominala de tinere la impuls este de 4 kV, iar clasa de limitare a curentului este 3. ([media.hornbach.ro](https://media.hornbach.ro/hb/datasheet/as.113242164.pdf))

Montajul se realizeaza pe sina DIN tip palarie conform IEC/EN 60715. Ocupa 6 module, are adancime incorporata de 75 mm, latime de 108 mm si inaltime de 75 mm. Terminalele superioare si inferioare permit conectarea conductoarelor rigide sau multifilare cu sectiuni intre 2,5 si 50 mm2, iar alimentarea poate fi realizata din directia necesara configuratiei tabloului. ([media.hornbach.ro](https://media.hornbach.ro/hb/datasheet/as.113242164.pdf))

Gradul de protectie este IP20, respectiv IP40 atunci cand aparatul este montat in ansamblu. Terminalele sunt protejate impotriva atingerii cu degetele si dosul palmei, conform cerintelor DGUV VS3 si EN 50274. Produsul este destinat functionarii la temperaturi ambientale intre -25 grade C si 55 grade C; proiectarea tabloului trebuie sa tina cont de disiparea termica si de conditiile reale de instalare. Sunt declarate conformitatea RoHS si standardele IEC/EN 60947-2, IEC 61373 si EN 45545-2. ([media.hornbach.ro](https://media.hornbach.ro/hb/datasheet/as.113242164.pdf))

Intrebari frecvente

Pentru ce tip de instalatii este potrivit acest intrerupator automat?

Este destinat protectiei circuitelor din tablouri electrice pentru aplicatii industriale si comerciale avansate. Poate fi utilizat in circuite trifazate cu neutru, atunci cand proiectul electric necesita un aparat cu 3 poli protejati si curba C.

Ce inseamna configuratia 3P plus N?

Configuratia include trei poli protejati pentru faze si un pol de neutru comutat simultan. Aparatul are 4 poli in total, dintre care 3 sunt poli protejati.

Care este capacitatea de rupere la scurtcircuit?

Capacitatea nominala de intrerupere la scurtcircuit este de 20 kA conform IEC/EN 60947-2, la 230 V si 400 V AC.

Cum se monteaza si ce conductori pot fi conectati?

Se monteaza pe sina DIN tip palarie conform IEC/EN 60715. Terminalele accepta conductori rigizi sau multifilari cu sectiuni intre 2,5 si 50 mm2. Montajul si dimensionarea trebuie realizate de personal calificat.

Poate fi utilizat fara carcasa sau tablou electric?

Gradul de protectie al aparatului este IP20, iar IP40 este specificat atunci cand este montat. Pentru protectie corespunzatoare si exploatare sigura, acesta trebuie integrat intr-un tablou sau ansamblu electric adecvat.
