Descriere

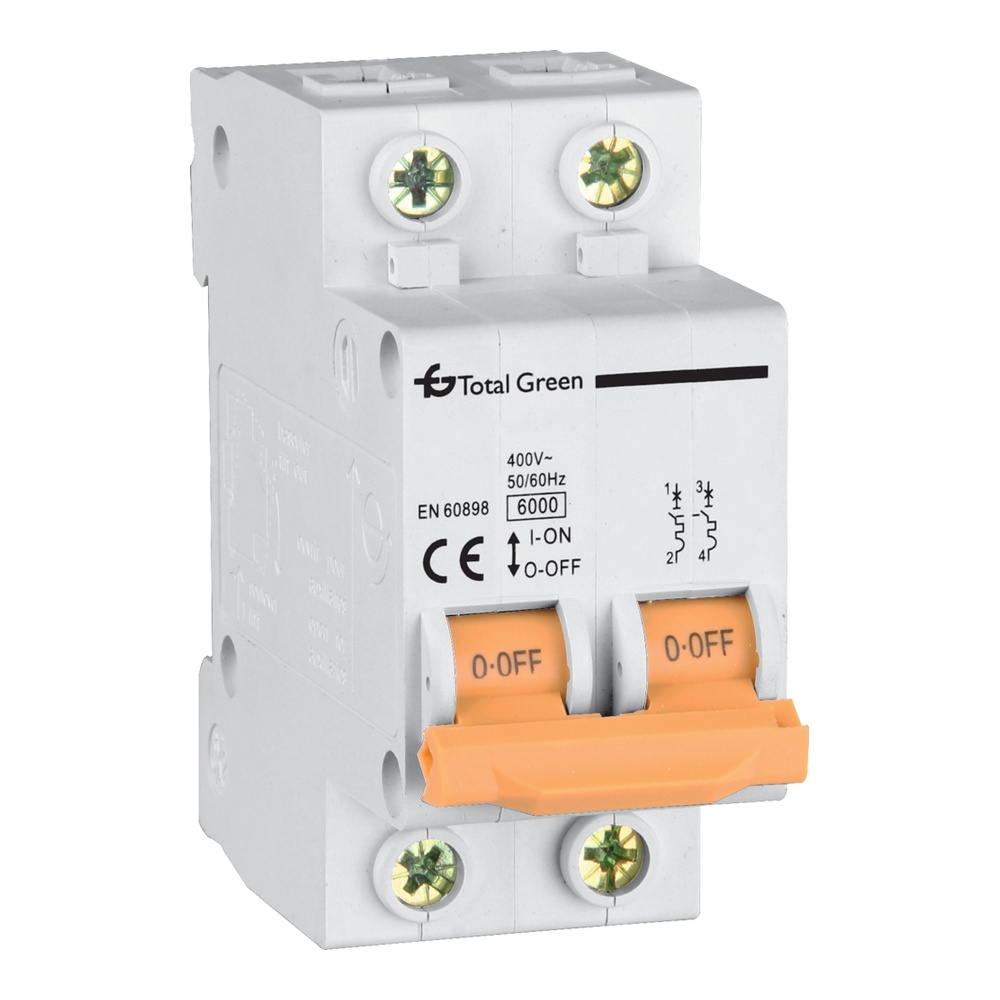

Intrerupatorul automat bipolar este o protectie modulara destinata tablourilor electrice in care este necesara intreruperea simultana a ambilor poli. Poate fi utilizat ca protectie generala sau pentru circuite cu sarcina ridicata, in instalatii rezidentiale, comerciale ori in subtablouri. Mecanismul termo-magnetic reactioneaza la suprasarcina si la scurtcircuit, contribuind la protejarea conductoarelor si a circuitelor alimentate.

Aparatul are 2 poli, curent nominal de 50A, tensiune nominala de 230/400V si frecventa de lucru de 50/60Hz. Curba caracteristica C permite declansarea magnetica in intervalul de 5-10 x In, fiind adecvata circuitelor unde pot aparea curenti temporari de pornire. Capacitatea nominala de rupere este de 6kA, iar gradul de protectie al carcasei este IP20. Produsul este realizat pentru montaj modular pe sina DIN si ocupa doua module in tablou.

Montajul se realizeaza in tablouri electrice compatibile cu aparataj modular pe sina DIN. Conductorii se conecteaza in bornele prevazute de producator, cu respectarea sectiunii admise, a cuplului de strangere si a schemei de conexiuni inscrise pe aparat. Pentru o protectie corecta, curentul nominal de 50A trebuie ales in functie de sectiunea cablului, modul de pozare, sarcina instalatiei si protectiile montate in amonte sau aval.

Instalarea, verificarea si punerea in functiune trebuie efectuate numai cu alimentarea intrerupta, de catre personal calificat. Gradul IP20 indica utilizarea in interiorul unui tablou sau al unei carcase care previne accesul la partile active. Intrerupatorul automat nu inlocuieste protectia diferentiala atunci cand aceasta este necesara pentru protectia la curenti reziduali; configuratia tabloului trebuie stabilita conform cerintelor instalatiei electrice si normelor aplicabile.

Intrebari frecvente

Pentru ce se foloseste un intrerupator automat bipolar de 50A?

Se foloseste pentru protectia la suprasarcina si scurtcircuit a circuitelor cu curent nominal de pana la 50A, precum si pentru deconectarea simultana a ambilor poli ai circuitului.

Ce inseamna curba de declansare C?

Curba C este destinata circuitelor cu curenti de pornire moderati. Declansarea magnetica are loc in intervalul de 5-10 ori curentul nominal.

Se monteaza pe sina DIN?

Da. Aparatul este modular si se monteaza pe sina DIN, ocupand doua module in tabloul electric.

Poate inlocui un intrerupator diferential?

Nu. Acest produs asigura protectie termo-magnetica la suprasarcina si scurtcircuit. Pentru protectia la curenti reziduali este necesar un dispozitiv diferential dedicat, ales conform configuratiei instalatiei.

Ce grad de protectie are carcasa?

Carcasa are grad de protectie IP20, de aceea aparatul trebuie montat in interiorul unui tablou sau al unei carcase adecvate.
