Descriere

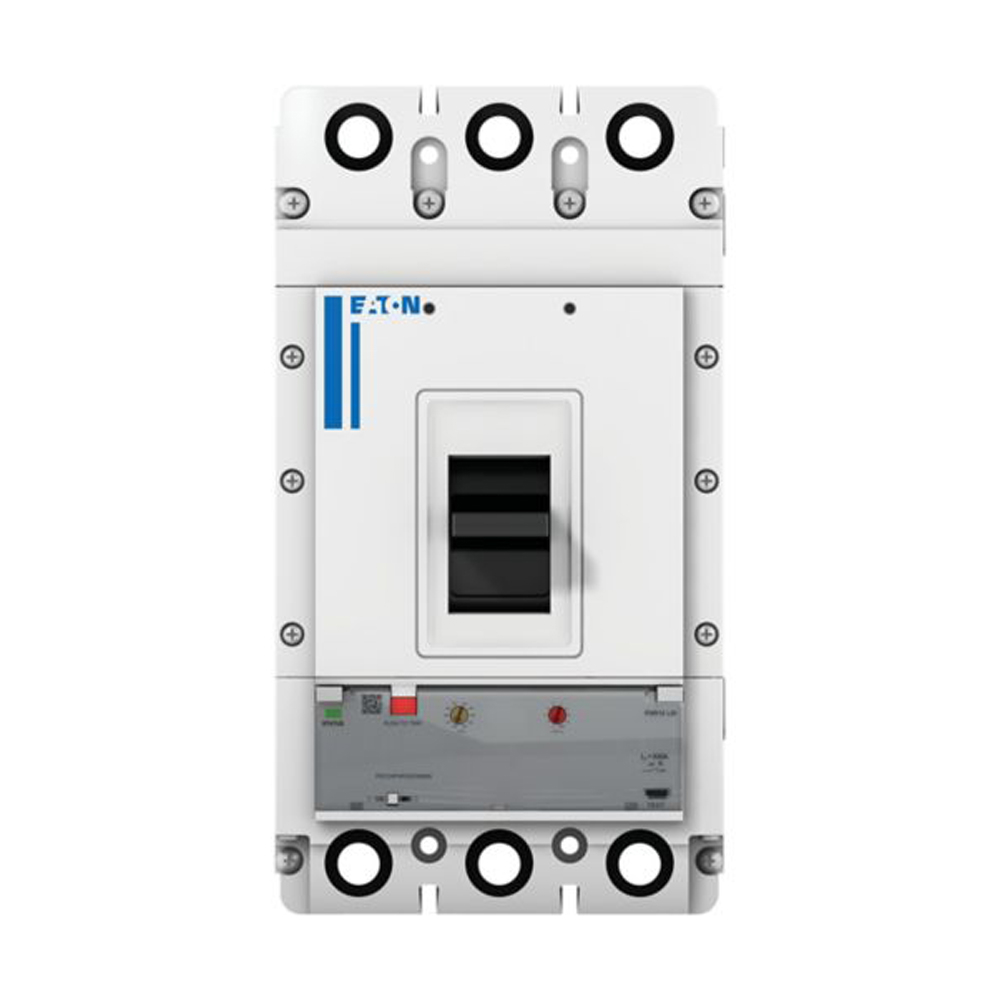

Acest intrerupator automat de putere in carcasa turnata este proiectat pentru protectia circuitelor de distributie de mare curent din tablouri electrice comerciale, industriale si infrastructura tehnica. Constructia cu 3 poli permite utilizarea pe retele trifazate, iar unitatea electronica de protectie LI asigura functii de protectie la suprasarcina si la scurtcircuit instantaneu. Este o solutie potrivita pentru plecari principale, alimentari de tablouri secundare si circuite cu sarcini importante, atunci cand sunt necesare reglaje adaptate instalatiei.

Curentul nominal este de 630 A, iar curentul de lunga durata poate fi reglat in intervalul 200-630 A. Protectia instantanee la scurtcircuit este reglabila intre 2 si 11,43 x In. Capacitatea ultima de rupere Icu si capacitatea de serviciu Ics sunt de 36 kA la 380-415 V AC, 50/60 Hz. Aparatul are tensiune operationala nominala de pana la 440 V AC, tensiune de izolatie Ui de 800 V si tensiune nominala de tinere la impuls Uimp de 8 kV pe caile principale. Este realizat conform cerintelor IEC/EN 60947-2.

Montajul se realizeaza in pozitie fixa, in interiorul unui tablou electric dimensionat corespunzator. Dimensiunile pentru varianta tripolara din cadrul constructiv sunt de aproximativ 257,1 x 138,9 x 109,1 mm. Alimentarea poate fi realizata din ambele directii, aparatul fiind adecvat si pentru aplicatii cu alimentare inversa. La proiectare trebuie prevazut spatiul tehnic necesar pentru conectarea conductoarelor, acces la maneta si inspectie, precum si coordonarea cu barele, bornele si celelalte aparate din tablou.

Gradul de protectie al aparatului este IP2X cu protectie la atingere accidentala, in conditiile configuratiei specificate. Domeniul admis de temperatura ambientala pentru functionare si depozitare este de la -25 grade C la +70 grade C, iar utilizarea peste conditiile nominale necesita aplicarea factorilor de declasare indicati de producator. Selectarea, reglarea, conectarea si verificarea protectiilor trebuie efectuate de personal calificat, dupa calculul curentilor de sarcina si de scurtcircuit ai instalatiei.

Intrebari frecvente

Pentru ce tip de instalatii este recomandat acest intrerupator automat de putere?

Este destinat protectiei circuitelor trifazate de distributie de mare curent din tablouri electrice comerciale, industriale si aplicatii tehnice cu alimentari principale sau secundare.

Ce protectii asigura unitatea electronica LI?

Unitatea LI asigura protectie la suprasarcina prin functia L si protectie instantanee la scurtcircuit prin functia I. Reglajul la suprasarcina este intre 200 si 630 A, iar pragul instantaneu este reglabil intre 2 si 11,43 x curentul nominal.

Care este capacitatea de rupere a aparatului?

Capacitatea de rupere Icu este de 36 kA la 380-415 V AC, iar capacitatea de serviciu Ics este de asemenea 36 kA la aceasta tensiune.

Poate fi folosit cu alimentare inversa?

Da, aparatul este adecvat pentru aplicatii cu alimentare inversa, cu respectarea instructiunilor de montaj, a configuratiei tabloului si a cerintelor proiectului electric.

In ce conditii de mediu poate functiona?

Este prevazut pentru functionare si depozitare la temperaturi ambientale intre -25 grade C si +70 grade C. Pentru temperaturi ridicate sau conditii speciale de montaj trebuie luati in calcul factorii de declasare si calculul termic al tabloului.
