Descriere

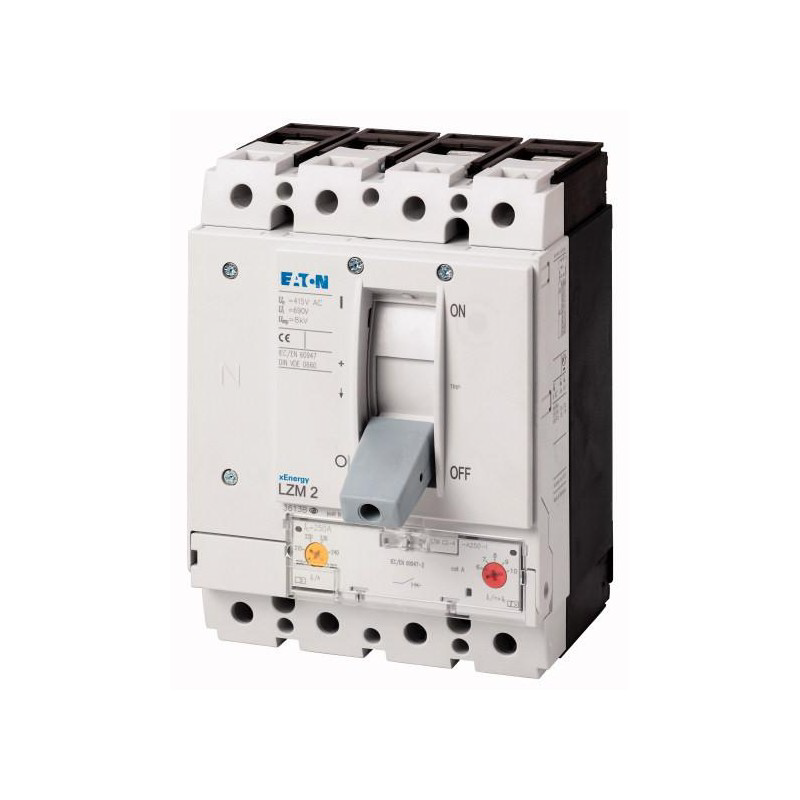

Intrerupatorul automat de putere in carcasa turnata este destinat protectiei circuitelor, cablurilor si echipamentelor din tablouri electrice de distributie. Constructia cu 4 poli permite intreruperea si protectia circuitelor trifazate cu conductor neutru, fiind potrivita pentru instalatii comerciale, industriale si aplicatii cu cerinte ridicate de continuitate si selectivitate a protectiei.

Aparatul are curent nominal permanent de 250 A si tensiune nominala de 690 V. Capacitatea de rupere este de 36 kA la 415 V AC, 50/60 Hz. Protectia termica la suprasarcina este reglabila intre 200 si 250 A, protectia conductorului neutru este reglabila intre 125 si 160 A, iar declansarea instantanee la scurtcircuit este reglabila intre 1500 si 2500 A. Gradul de protectie este IP20, iar conformitatea este indicata pentru IEC/EN 60947 si VDE 0660; produsul este conform RoHS.

Conectarea circuitului principal se realizeaza prin borne cu surub, cu racordare frontala. Comanda locala se face cu maneta basculanta. Dimensiunile produsului sunt 142 mm adancime, 140 mm latime si 185 mm inaltime, iar greutatea este de aproximativ 3,03 kg. Poate fi completat cu accesorii compatibile pentru comanda de la distanta sau actionare motorizata, in functie de configuratia tabloului.

Montajul, dimensionarea conductoarelor si reglarea pragurilor de protectie trebuie realizate numai de personal electric calificat, dupa calculul curentilor de sarcina si de scurtcircuit din instalatie. Inainte de interventie, circuitul trebuie scos de sub tensiune si securizat impotriva reconectarii accidentale. IP20 impune instalarea intr-un tablou sau intr-o incinta adecvata, astfel incat partile active sa ramana protejate impotriva atingerii accidentale.

Intrebari frecvente

Pentru ce tip de instalatii este potrivit acest intrerupator automat de putere?

Este destinat protectiei circuitelor de distributie din tablouri electrice comerciale si industriale, precum si aplicatiilor trifazate cu conductor neutru care necesita intrerupere pe 4 poli.

Care este capacitatea de rupere a aparatului?

Capacitatea de rupere este de 36 kA la 415 V AC, 50/60 Hz.

Se pot regla protectiile la suprasarcina si scurtcircuit?

Da. Protectia la suprasarcina este reglabila intre 200 si 250 A, iar declansarea instantanee la scurtcircuit este reglabila intre 1500 si 2500 A. Reglajele trebuie stabilite de personal calificat, in functie de instalatie.

Cum se conecteaza intrerupatorul in tablou?

Circuitul principal se conecteaza frontal, prin borne cu surub. Montajul si conectarea trebuie realizate cu instalatia scoasa de sub tensiune, de catre electrician calificat.

Are protectie la atingere directa?

Produsul are grad de protectie IP20. Pentru protectie corespunzatoare in exploatare, se monteaza intr-un tablou sau intr-o incinta electrica adecvata.
