Descriere

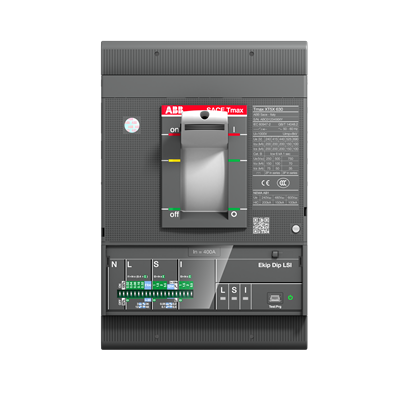

Intrerupatorul automat compact de putere din gama SACE Tmax XT este destinat protectiei si manevrei circuitelor de distributie de joasa tensiune. Constructia cu 3 poli il recomanda pentru circuite trifazate, tablouri generale, distributii industriale, alimentari de utilaje si aplicatii comerciale unde este necesara protectia la suprasarcina si scurtcircuit.

Aparatul are curent nominal ne-intrerupt Iu de 630 A, tensiune operationala nominala de pana la 690 V AC, tensiune nominala de izolatie Ui de 1000 V si tensiune nominala de tinere la impuls Uimp de 8 kV. Nivelul de rupere este N, cu capacitate de rupere de 36 kA la 415 V AC. Declansatorul electronic Ekip DIP LS/I are protectie la suprasarcina L si permite configurarea protectiei de scurtcircuit cu intarziere scurta S sau instantanee I. Domeniul de reglaj pentru protectia la suprasarcina este 252-630 A, iar pragul de protectie la scurtcircuit este reglabil intre 630 si 6300 A.

Este o executie fixa, prevazuta cu borne de forta frontale cu prindere pe surub, potrivita pentru instalare in interiorul tablourilor electrice. Comanda locala se realizeaza prin maneta frontala. Aparatul nu este destinat montajului pe sina DIN, iar actionarea motorizata poate fi adaugata optional, in functie de configuratia tabloului si de cerintele aplicatiei.

Pentru exploatare corecta, intrerupatorul trebuie ales dupa curentul de sarcina, tensiunea retelei si curentul de scurtcircuit disponibil in punctul de instalare. Reglajele declansatorului electronic se stabilesc numai de personal calificat, in conformitate cu proiectul instalatiei si selectivitatea protectiilor. Se monteaza intr-un tablou adecvat, cu conductoare, bare si conexiuni dimensionate pentru 630 A, respectand instructiunile tehnice aplicabile si conditiile de lucru in siguranta.

Intrebari frecvente

Pentru ce tip de instalatii este recomandat acest intrerupator automat de putere?

Este destinat circuitelor trifazate de distributie de joasa tensiune, precum tablouri generale, alimentari de utilaje, instalatii comerciale si aplicatii industriale cu curenti de pana la 630 A.

Ce protectii ofera declansatorul electronic Ekip DIP LS I?

Declansatorul ofera protectie la suprasarcina prin functia L si permite utilizarea protectiei de scurtcircuit cu intarziere scurta S sau instantanee I, in functie de reglajul necesar.

Se poate monta pe sina DIN?

Nu. Este un aparat cu executie fixa pentru montaj in tablou electric si nu este destinat montajului pe sina DIN.

Care este capacitatea de rupere a aparatului?

Capacitatea de rupere este de 36 kA la 415 V AC. Inainte de alegere trebuie verificat curentul de scurtcircuit disponibil la locul instalarii.

Cine trebuie sa realizeze montajul si reglajele?

Montajul, conectarea si stabilirea reglajelor trebuie efectuate de personal calificat, conform proiectului electric, instructiunilor de instalare si normelor de siguranta aplicabile.
