Descriere

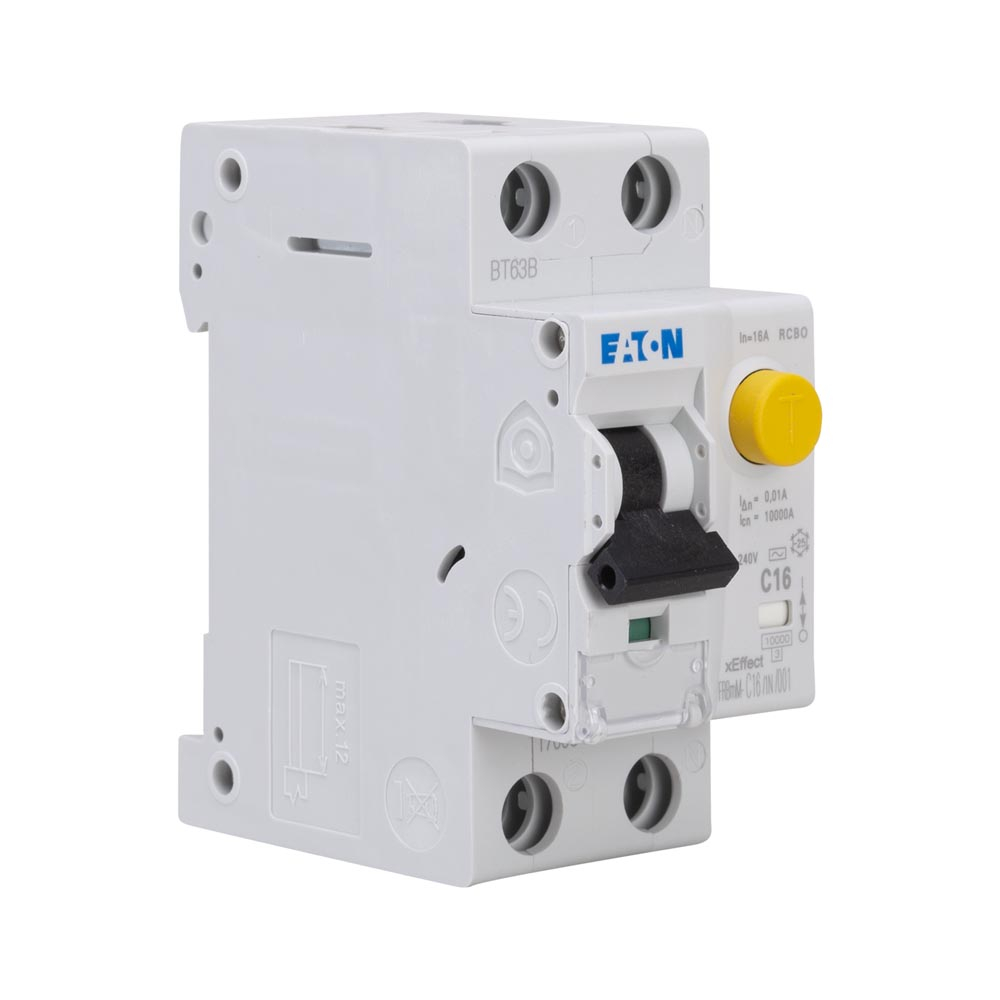

Acest intrerupator automat cu protectie diferentiala de tip RCBO combina protectia la supracurent cu protectia diferentiala intr-un singur aparat modular. Este destinat circuitelor monofazate de distributie, pentru tablouri electrice din aplicatii comerciale avansate si industriale. Configuratia 1P+N asigura protectia unui pol de faza, cu deconectarea simultana a neutrului.

Aparatul are curent nominal de 16 A, caracteristica de declansare C si sensibilitate diferentiala de 10 mA. Functioneaza la tensiunea nominala de 240 V AC, la frecventa de 50 Hz, iar protectia diferentiala este de tip AC. Capacitatea nominala de rupere conform EN 61009 este de 10 kA, iar capacitatea de rupere conform IEC 60947-2 este de 15 kA. Tensiunea nominala de izolatie este de 500 V, iar tensiunea nominala de tinere la impuls este de 4 kV.

Montajul se realizeaza pe sina DIN, in tablouri electrice adecvate. Aparatul ocupa 2 module si are dimensiuni de aproximativ 35 mm latime, 75 mm inaltime si 80 mm adancime; adancimea de incorporare este de 75,5 mm. Bornele accepta conductori rigizi sau multifilari cu sectiuni intre 1 si 25 mm2. Constructia include clema culisanta tri-stabila, care permite demontarea dintr-un sistem de bare existent.

Gradul de protectie este IP20, astfel ca aparatul trebuie instalat intr-un tablou sau intr-o carcasa care impiedica atingerea partilor active. Temperatura ambianta admisa in functionare este intre -25 si 40 grade C. Selectarea aparatului, dimensionarea conductoarelor, verificarea curentului de scurtcircuit disponibil si conectarea trebuie realizate de personal calificat, cu instalatia scoasa de sub tensiune si in conformitate cu proiectul electric si normele aplicabile.

Intrebari frecvente

Ce tip de protectie ofera acest intrerupator automat diferential?

Aparatul este un RCBO, adica reuneste protectia magnetotermica la suprasarcina si scurtcircuit cu protectia diferentiala la curenti reziduali.

Pentru ce fel de circuit este potrivit?

Este destinat circuitelor monofazate, are configuratie 1P+N, curent nominal de 16 A si functioneaza la 240 V AC, 50 Hz.

Ce inseamna sensibilitatea diferentiala de 10 mA?

Aparatul declanseaza la un curent diferential nominal de 10 mA. Alegerea acestei sensibilitati trebuie realizata in functie de rolul circuitului, proiectul instalatiei si cerintele aplicabile.

Cum se monteaza intrerupatorul?

Se fixeaza pe sina DIN in interiorul unui tablou electric. Ocupa 2 module, iar conectarea conductoarelor si verificarea instalatiei trebuie efectuate de personal calificat.

Poate fi montat direct intr-un spatiu accesibil?

Nu este recomandat fara protectie suplimentara. Aparatul are grad de protectie IP20 si trebuie instalat intr-o carcasa sau intr-un tablou care previne atingerea partilor active.
